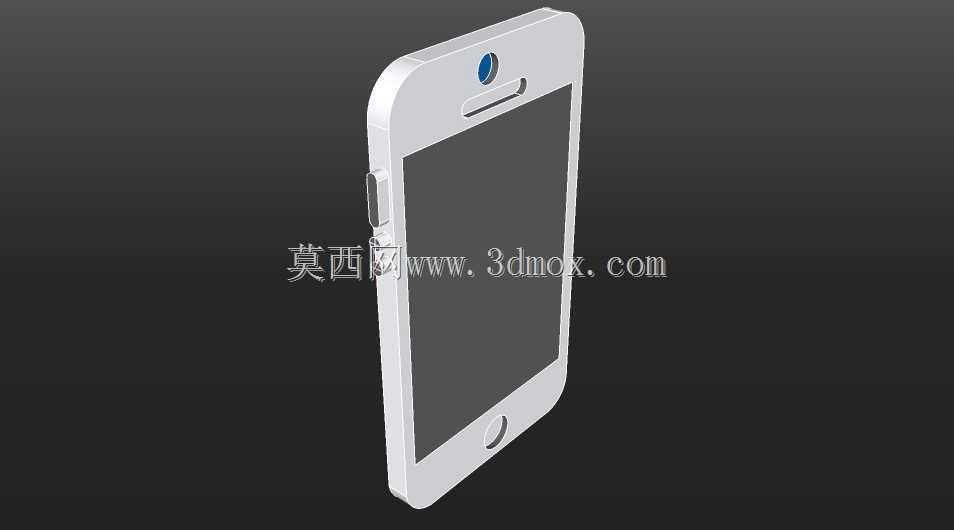

苹果iPhone5智能手机外观结构三维数模

　　这款智能手机的三维结构数模，完整还原了直板触控机型的整机装配逻辑，建模过程中优先匹配消费电子量产阶段的结构堆叠要求，可直接用于数码配件开发、产品结构教学、外观方案验证等场景。从实际应用维度看，该数模可作为手机保护套、贴膜、外接拓展配件的设计基准，配件开发者可直接提取机身外轮廓的曲面数据，省去逆向扫描的前期工序，也能用于高校工业设计专业的产品结构课程案例，帮助学习者理解直板手机的内部空间排布逻辑。整机外形遵循消费电子手持设备的人机工程要求，机身侧边做了连续的圆弧倒角过渡，单手握持时边缘不会硌手，正面屏幕区域与中框的衔接台阶控制在0.1mm以内，既保证屏幕装配的定位精度，也能避免日常使用中屏幕边缘被硬物磕碰。

　　机身上的实体按键分布在侧边位置，按键的凸起高度、按压行程都匹配量产机型的实际参数，按键与中框的配合间隙控制在合理范围，既不会出现卡滞问题，也能避免间隙过大进灰。顶部的前置摄像头、听筒开槽，底部的主按键开孔，位置度公差都控制在0.05mm以内，完全匹配实际产品的装配精度要求。建模过程中采用自顶向下的设计思路，先确定整机的外形边界尺寸，再拆分中框、前屏、后盖三个核心大部件，每个部件的分型面都匹配实际量产的加工工艺，中框的金属材质区域与塑料信号溢出带的衔接位置做了顺滑过渡，没有出现曲面断层。机身内部预留了主板、电池、摄像头模组的标准安装空间，各个元器件的安装位都做了定位凸台与卡扣结构，装配时可直接按照定位关系完成堆叠，不需要额外调整位置。

　　接口部分的建模完全匹配通用配件的尺寸规范，底部的数据接口开孔深度、内部卡扣位置都符合通用数据线的插拔要求，耳机孔的内径尺寸、台阶深度也匹配标准3.5mm耳机插头的插入深度，不会出现插头插不到位或者松动的问题。摄像头区域的镜片凸起高度做了精准还原，镜片与后盖的衔接处做了0.2mm的倒角，既避免镜片被桌面摩擦刮花，也不会因为凸起过高导致整机放置时出现晃动。从结构设计的细节来看，中框的内侧做了均匀分布的加强筋，筋条厚度控制在0.3mm，既可以提升中框的整体结构强度，避免机身受挤压出现变形，也不会额外增加整机重量。各个按键的内部都预留了弹片安装位，弹片的压缩行程匹配按键的按压手感，按压时的反馈力度符合日常使用的习惯。

　　屏幕的支撑边框做了一圈均匀的点胶槽，点胶槽的宽度和深度都匹配量产点胶工艺的要求，装配时胶水可以均匀填充在槽内，保证屏幕与中框的粘接强度，同时不会出现胶水溢出到屏幕正面的问题。后盖与中框的配合采用卡扣加定位柱的组合方式，定位柱的直径与中框上的定位孔间隙控制在0.02mm，装配时可以快速定位，卡扣的卡合量控制在0.15mm，既保证后盖装配后的牢固度，也方便后续维修时拆卸。该数模的曲面质量达到G2连续要求，外表面没有出现褶皱、碎面问题，提取外轮廓数据后可以直接导入到模具设计软件中进行注塑模或者冲压模的结构设计，不需要额外修复曲面。对于数码周边产品的开发者来说，只需要基于这个数模的外表面做偏移，就能快速生成保护套的内腔结构，再根据保护套的材质特性调整壁厚和脱模斜度，就能快速完成保护套的结构设计，大幅缩短产品开发周期。在教学场景中，该数模可以用来讲解消费电子产品的堆叠设计思路，帮助学习者理解如何在有限的机身空间内排布各个元器件，同时兼顾外观的简洁性和结构的可靠性，也能用来演示曲面建模的技巧，比如复杂圆角的处理、分型面的构建、薄壁结构的建模方法等。
