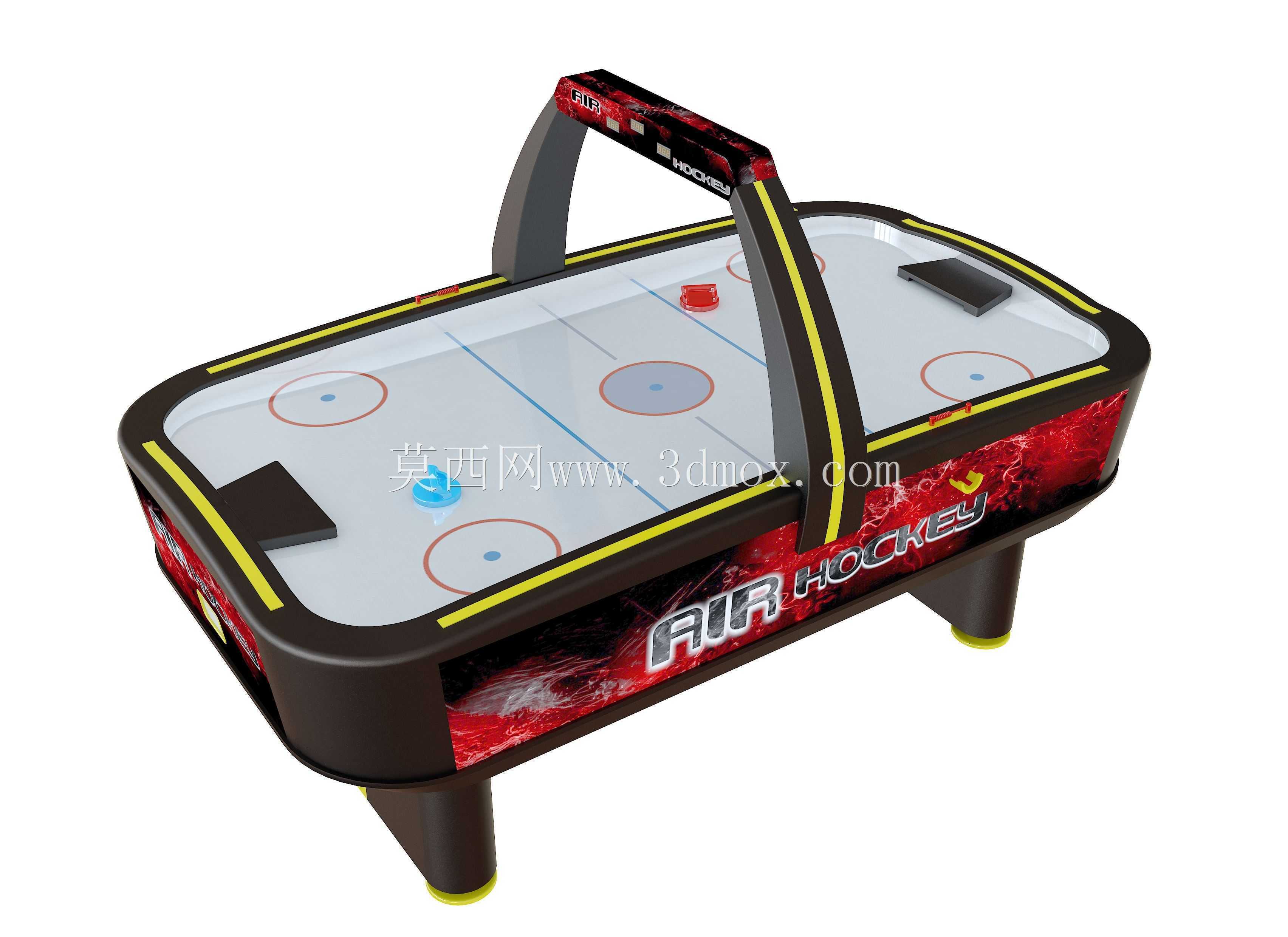

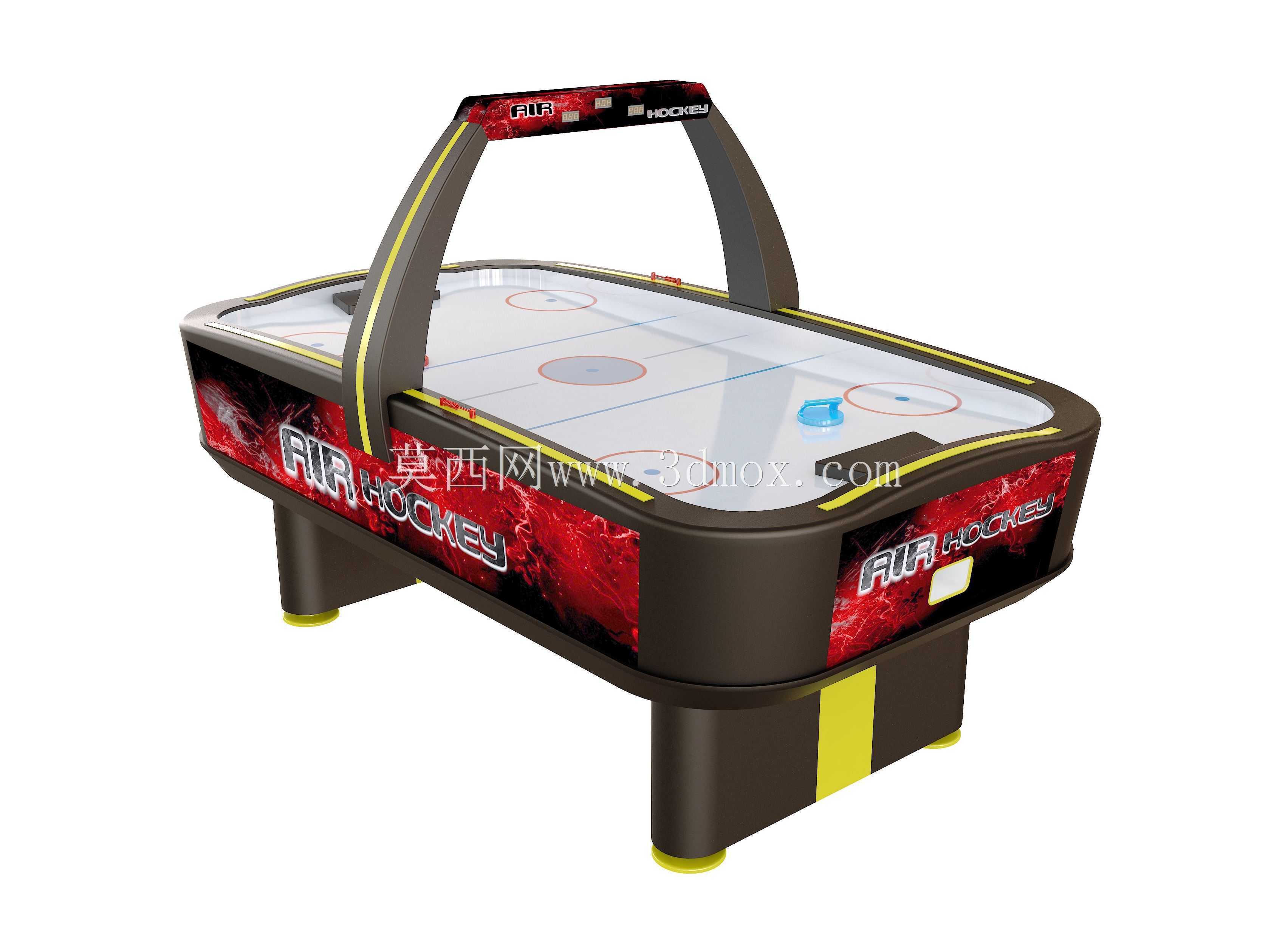

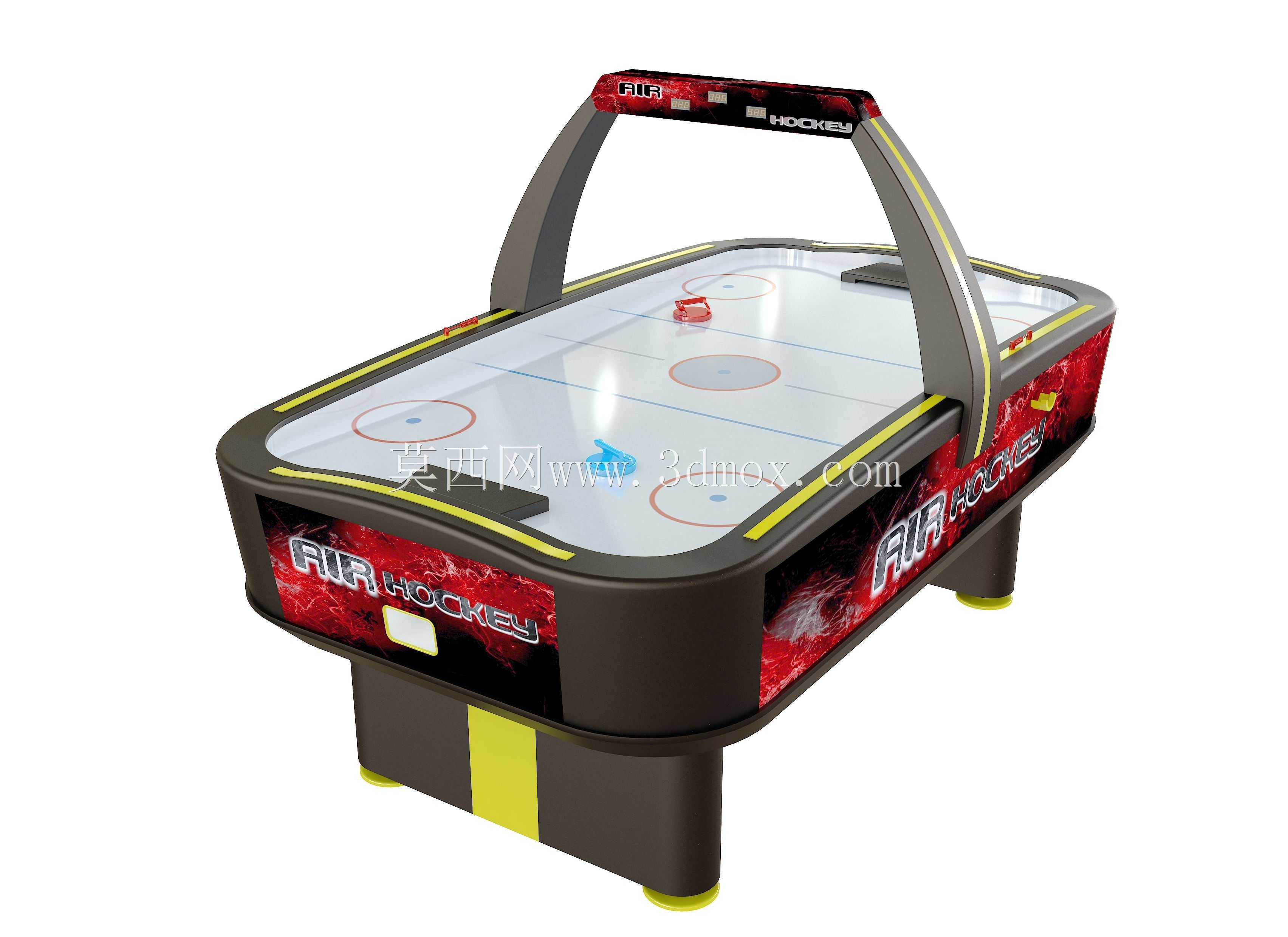

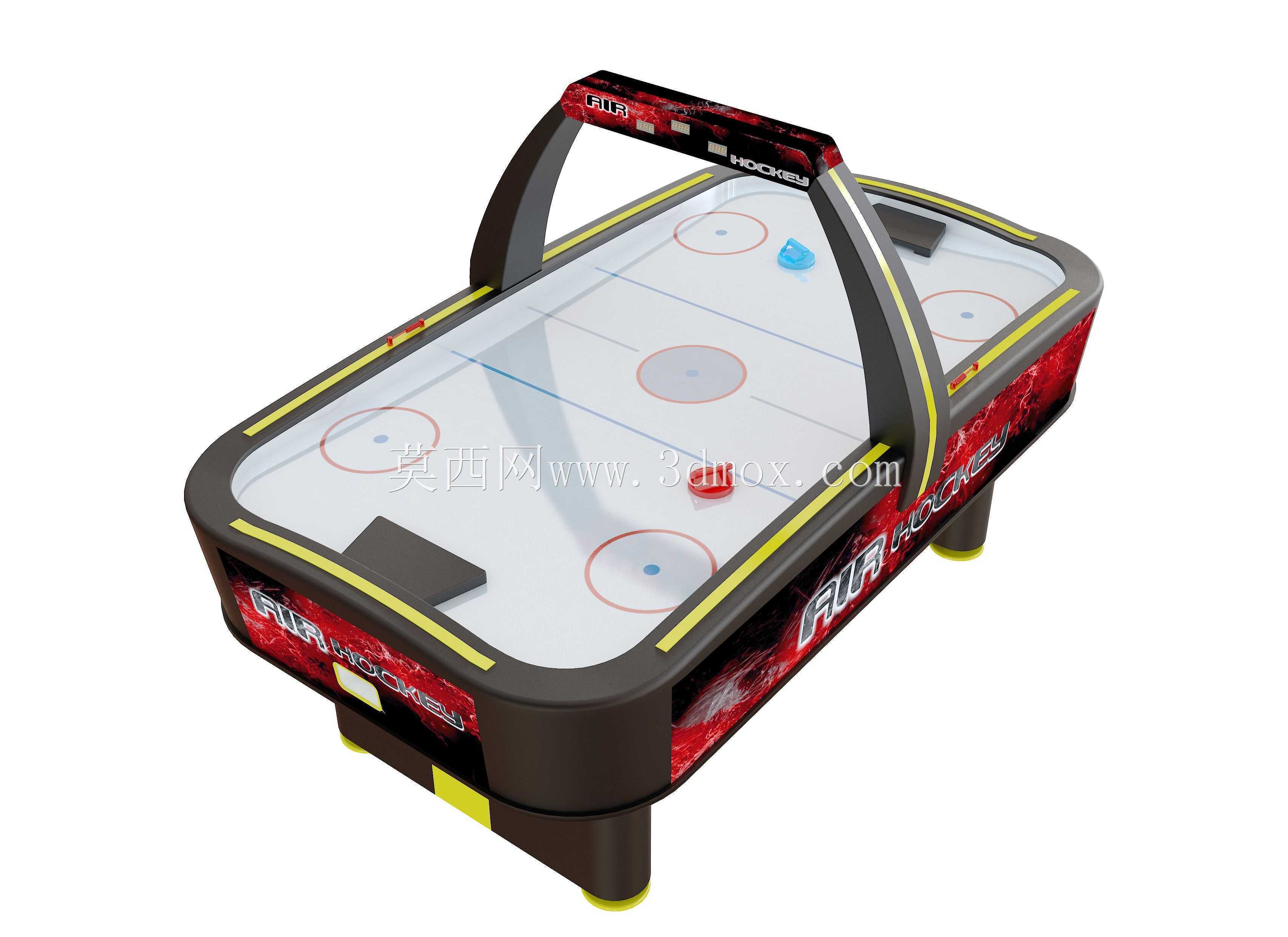

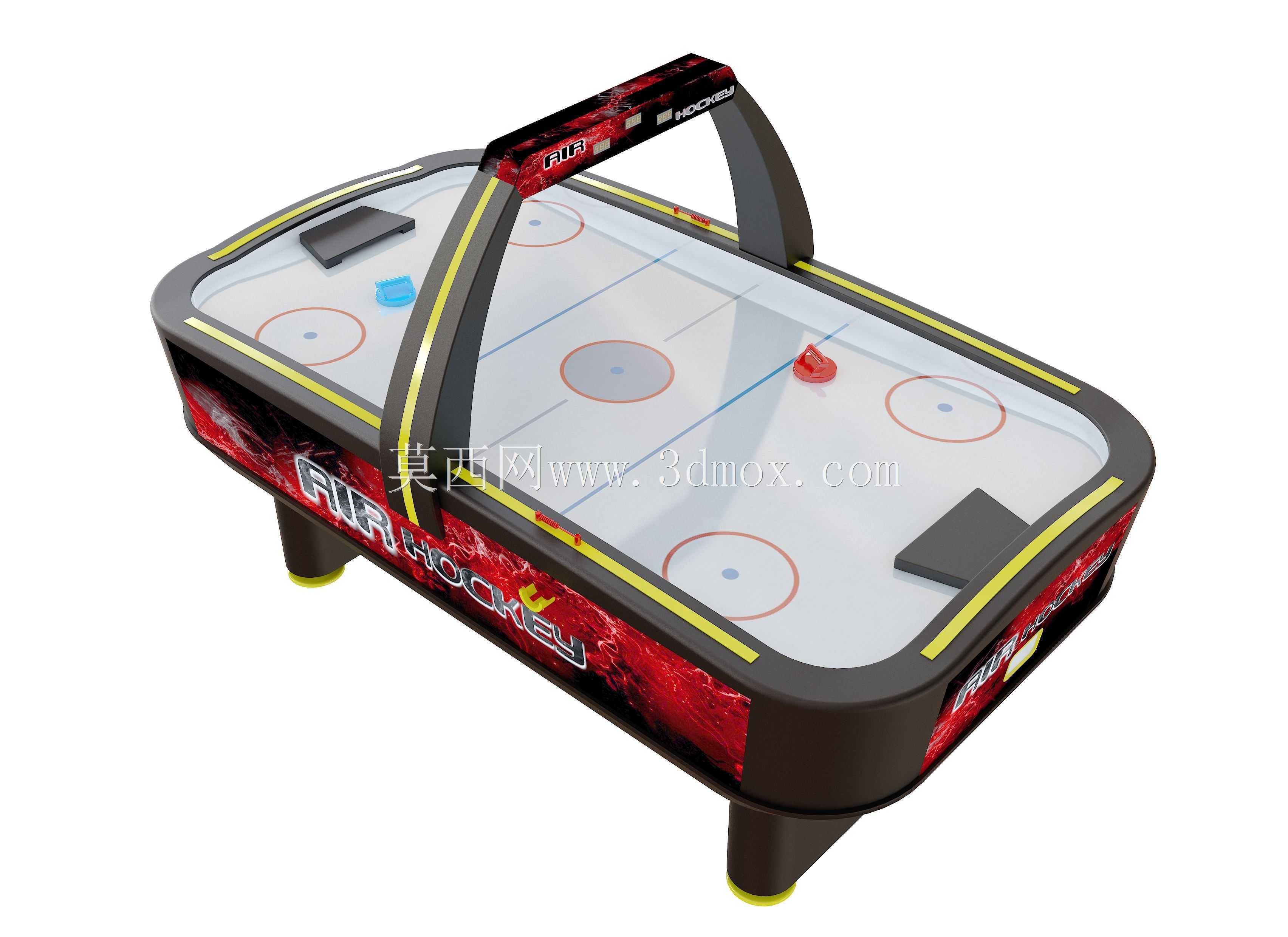

空气曲棍球桌商用娱乐设备三维模型

　　空气曲棍球桌作为室内游艺场景的核心设备，常部署于商业综合体游艺区、连锁电玩城、企业休闲区、青少年活动中心等场景，核心用途是为双人对战类桌面冰球运动提供承载平台，依靠台面持续输出的均匀气流降低冰球滑动阻力，实现高速流畅的对战体验，是室内轻竞技娱乐项目中受众覆盖极广的一类器材。

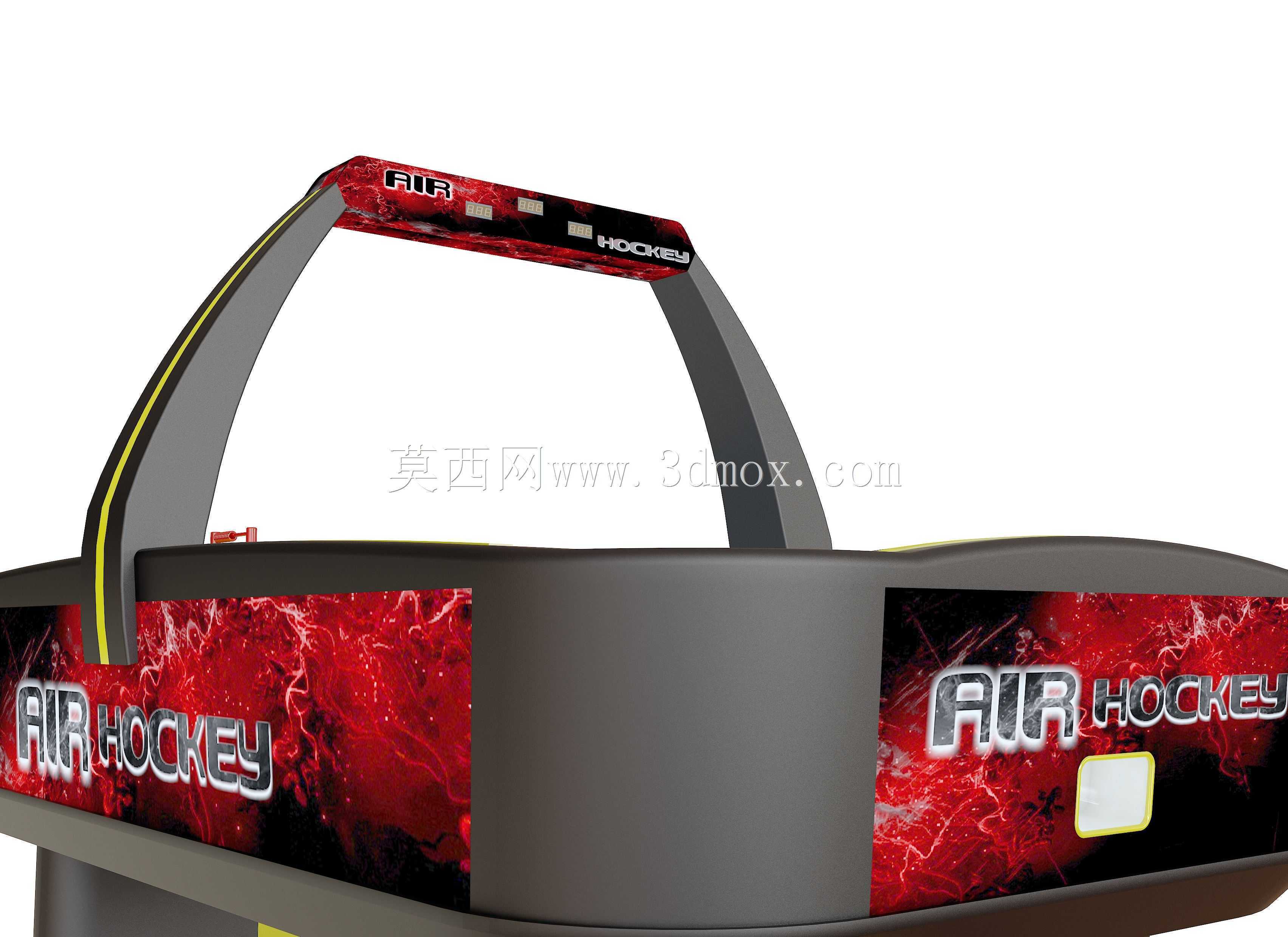

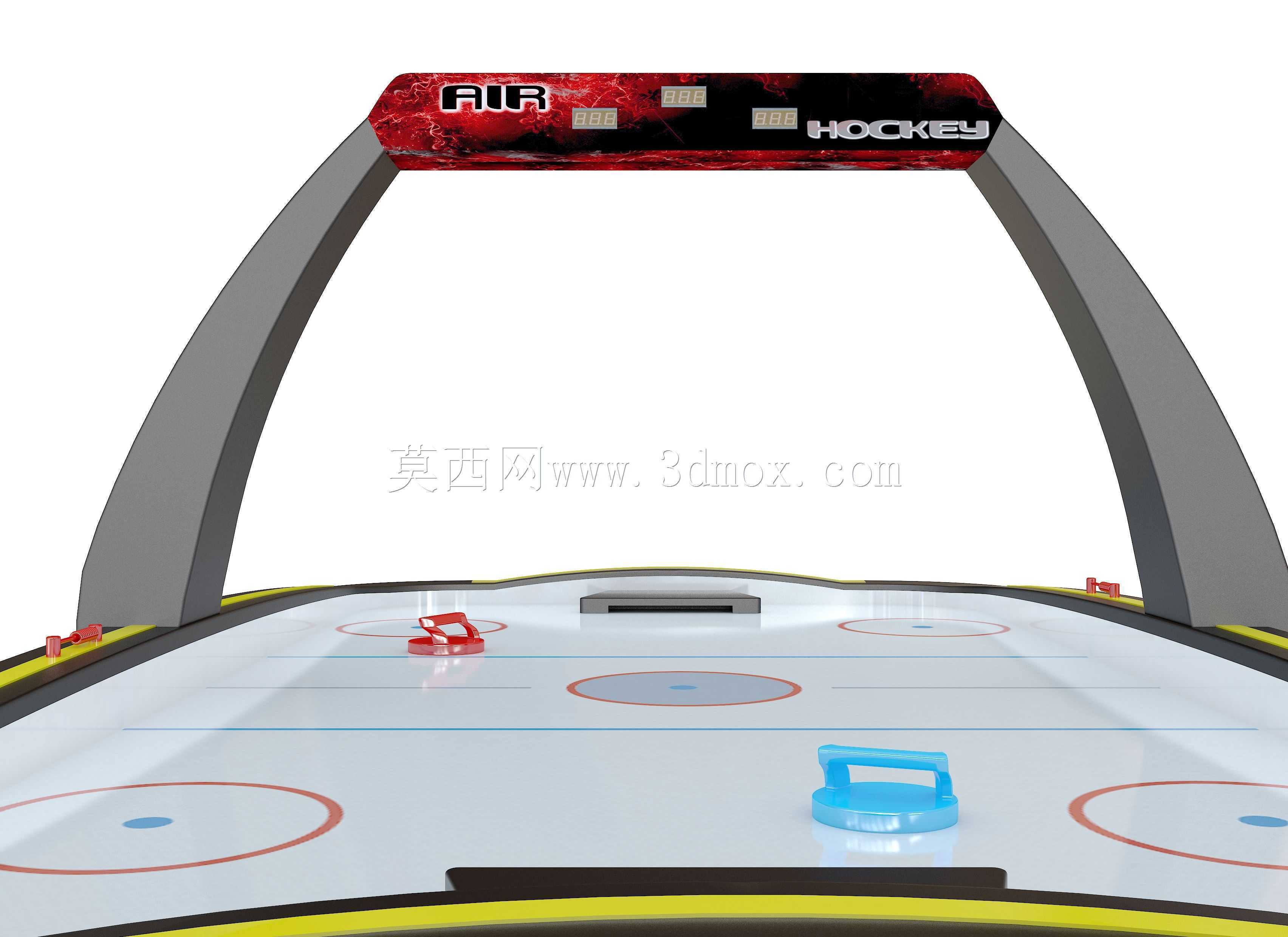

　　从功能特性维度拆解，该设备的核心系统分为台面气流供给单元、边界防护单元、计分显示单元、支撑承载单元四个部分。台面采用高密度纤维板作为基材，表面做耐磨哑光处理，台面上按均匀矩阵排布直径0.5mm的出气孔，气流由底部内置的离心风机提供，风机运行时在台面与冰球之间形成厚度约0.1mm的均匀气膜，将冰球托起后滑动摩擦系数可降至0.02以下，保证冰球在受击打后可实现最高8m/s的滑动速度，匹配竞技类玩法的响应需求。边界防护单元采用高回弹ABS材质围边，围边高度为38mm，内侧做圆弧过渡处理，既可以避免冰球受击打后飞出桌面，也能通过回弹特性丰富对战的击球角度，围边与台面的拼接处做密封处理，避免气流泄漏导致台面气压不均，影响冰球滑动的平顺性。计分显示单元集成在桌体两端的拱形支架上，采用红外对射传感器检测冰球进入球门的动作，自动完成双方比分的累计与显示，传感器的检测响应时间小于10ms，可有效避免漏判、误判问题，支架同时集成了冰球收纳槽，对战结束后可将冰球与击球拍收纳在槽内，避免配件遗失。支撑承载单元采用加厚矩形钢管焊接框架，底部配置可调节高度的防滑脚杯，可适配地面存在5mm以内高度差的安装场景，保证桌体放置后的水平度偏差不超过0.2°，避免气流分布不均导致冰球出现自主滑动的问题。

　　从设计思路层面来看，该设备的结构设计优先保证台面气流的均匀性，风机选型阶段经过多轮流场仿真验证，将风机的出风口设置在台面底部中心位置，通过导流板将气流均匀分散到台面各个区域，避免出现边角区域气压不足导致冰球滑动卡顿的问题。外观设计上采用红黑撞色搭配，侧面印刷运动风格装饰图案，适配商用娱乐场景的视觉吸引需求，桌体边角全部做R20以上的圆角处理，避免人员在对战过程中磕碰受伤，符合游艺设备的安全设计规范。电气部分采用内置式布线，所有线缆都穿在钢管框架内部，外接电源线设置在桌体后侧底部，避免布线外露影响通行，也降低线缆被拉扯导致的安全隐患。

　　从外形尺寸与安装边界来看，该款空气曲棍球桌的整体长度为2130mm，宽度为1220mm，高度为810mm，安装时需要在桌体四周预留至少800mm的操作空间，保证对战人员可以站在桌体两侧自由移动击球，整体安装所需的最小平面尺寸为3730mm*2820mm。桌体总重量约115kg，放置区域的地面承重需要满足不低于200kg/㎡的要求，普通商用建筑的地面承重标准完全可以满足安装需求，不需要额外做地面加固处理。设备的供电需求为220V民用交流电，额定功率为180W，运行时的噪音值低于55分贝，不会对周边区域造成噪音干扰，适配室内封闭场景的使用要求。

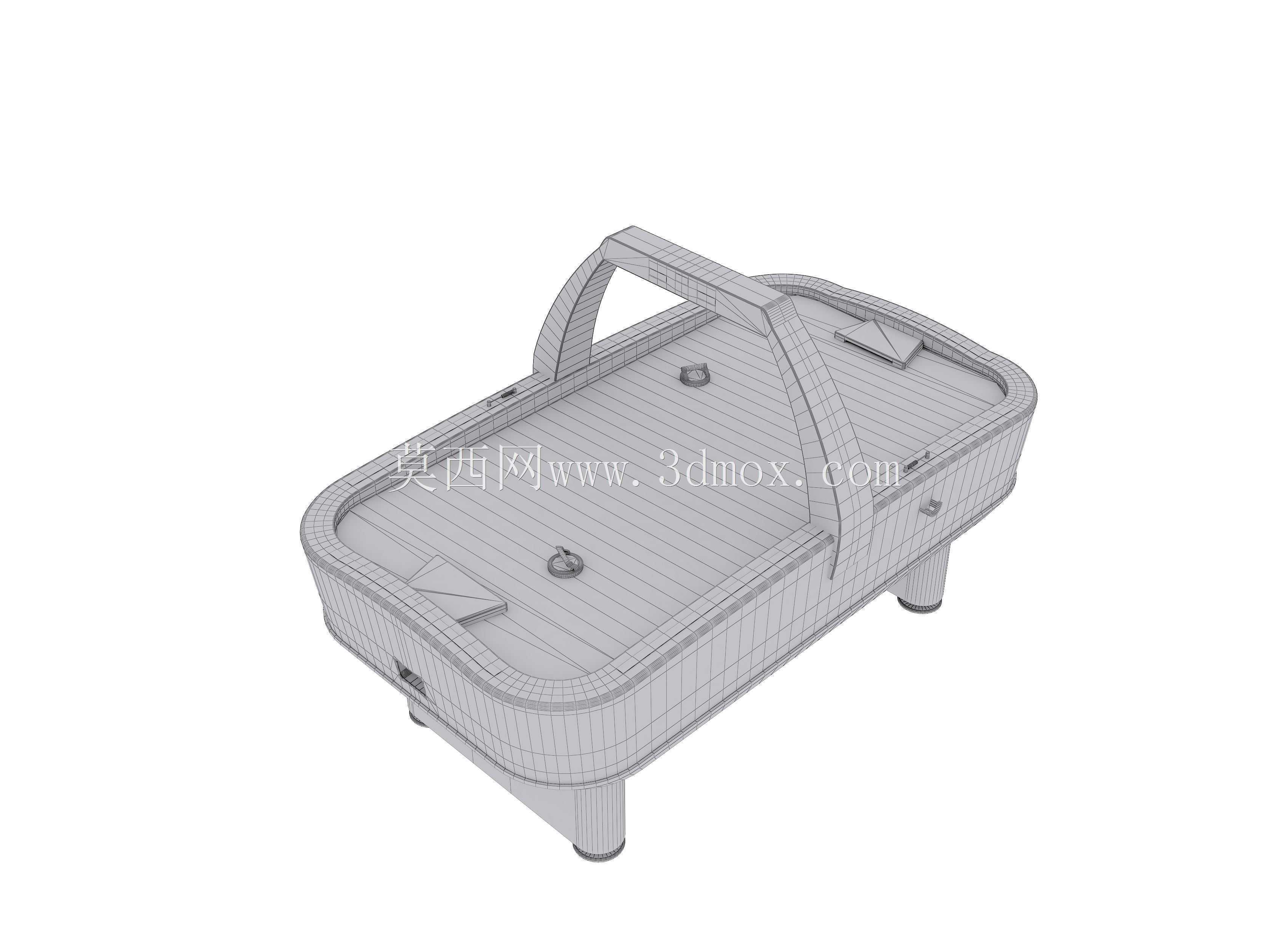

　　在结构建模过程中，需要重点关注台面出气孔的排布一致性，围边与台面的拼接密封结构，以及底部风机的安装固定方式，这些结构直接决定设备实际运行时的气流稳定性，是影响使用体验的核心结构点。对于需要做二次结构改造的设计人员来说，可以在现有模型基础上调整台面尺寸、更换计分模块的显示形式，或者增加投币启动、扫码付费等商用功能模块，适配不同运营场景的定制化需求。
