塑壳断路器配套螺丝供料工作站结构

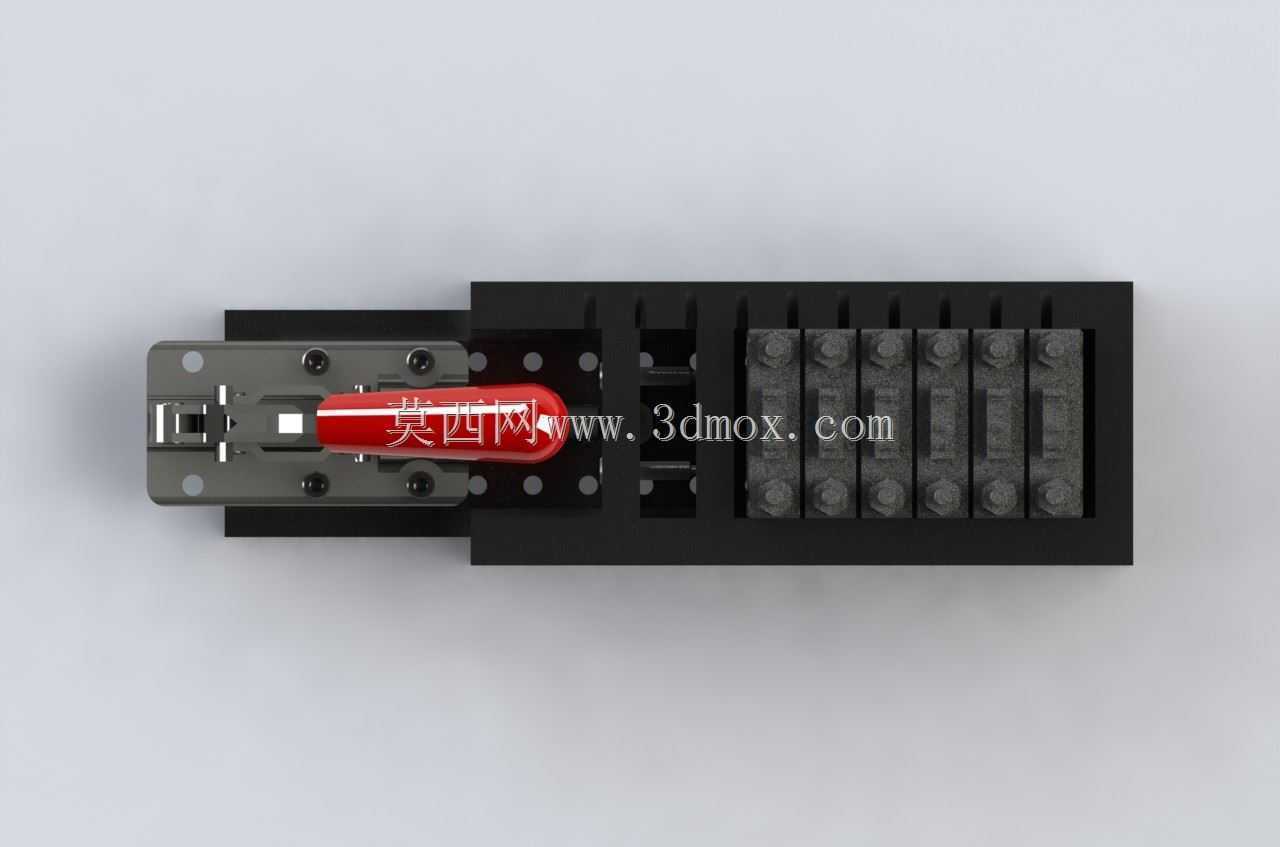

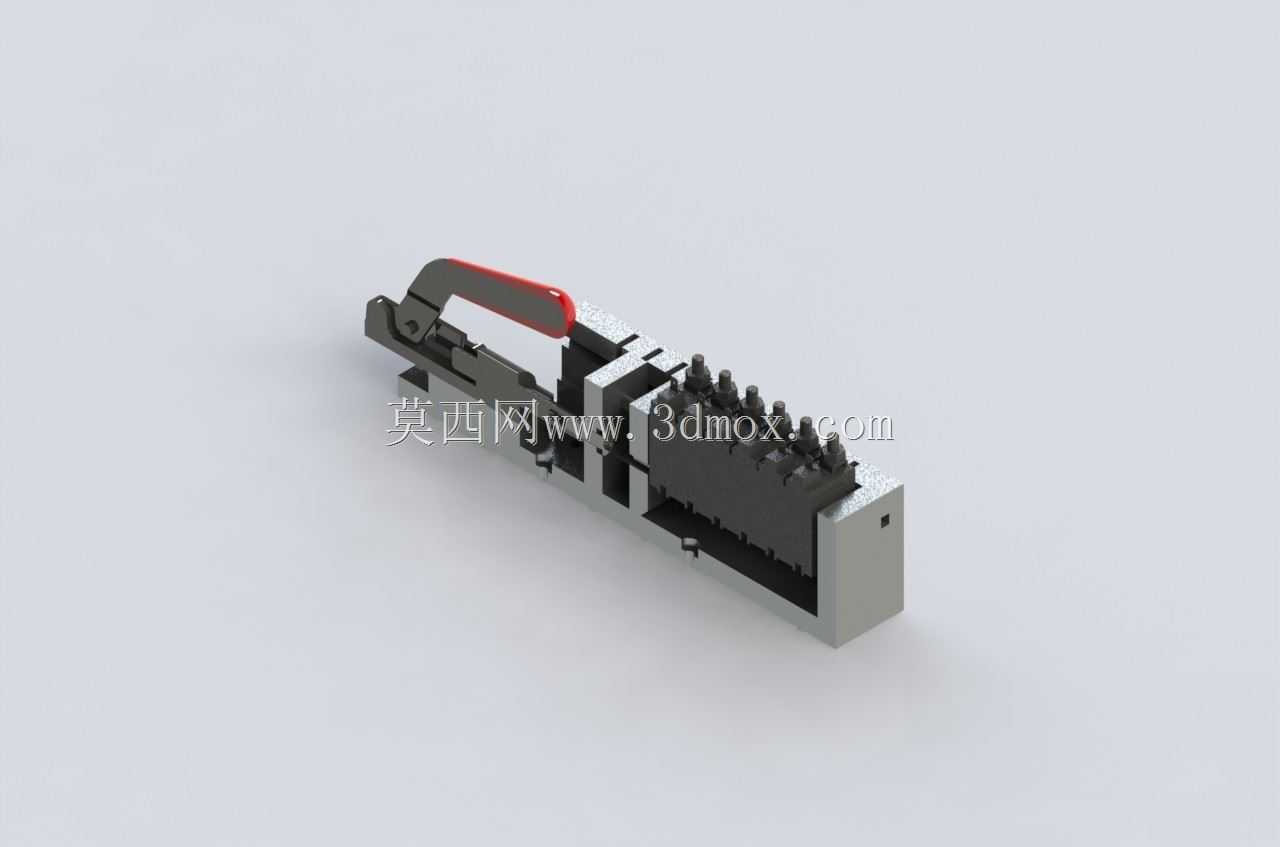

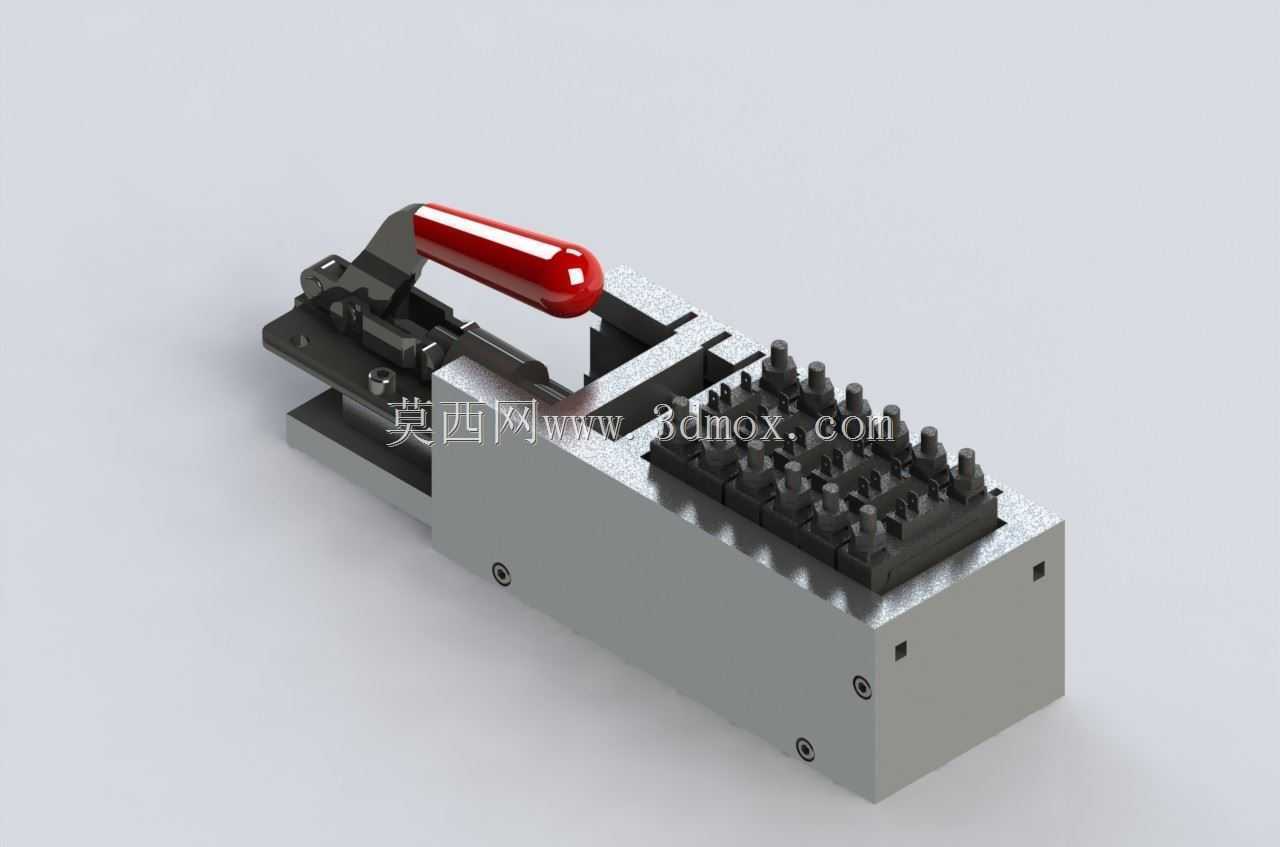

　　这套螺丝供料结构的设计初衷，是解决低压塑壳断路器半自动装配线中，螺丝精准定位、连续供料的工位痛点，在中小型低压电器生产车间的装配工段，这类工位往往衔接断路器基座上料、触头组件压装工序，工人无需手动分拣零散螺丝，可直接从该工位的定位槽内取件完成锁付，能有效减少人工取料的动作浪费，降低螺丝混料、掉落的概率。从结构组成来看，整体采用黑色硬质阳极氧化铝合金作为基座主体，基座上开设多道平行的螺丝排序导槽，导槽的宽度、深度完全适配对应规格螺丝的杆径与头部尺寸，可保证螺丝在导槽内沿轴向单列排布，不会出现卡滞、叠料的情况；导槽末端设置带红色操作手柄的弹性定位挡块，挡块通过内置的圆柱压缩弹簧提供预紧力，常态下挡块挡住导槽末端，将螺丝限制在待取位置，

　　当工人取走最前端的螺丝后，后续螺丝在重力或后方推料力的作用下自动补位到取料位，手柄表面做滚花防滑处理，方便工人在卡料时手动拨动挡块疏通导槽。基座左侧设置快换式进料接口，可直接对接螺丝送料轨道或者振动盘的出料端，接口处做倒角导向设计，避免螺丝从送料轨道进入导槽时出现卡料，接口的安装孔位采用腰型孔设计，可在一定范围内调整进料位置，适配不同送料轨道的安装偏差。在安装边界方面，整体结构的安装基面为平整的金属工作台面，基座底部设置四个定位销孔与两个紧固螺纹孔，可直接通过内六角螺丝固定在工作台的对应安装位上，安装时需保证导槽的水平度偏差不超过0.1mm/100mm，避免螺丝在导槽内因为倾斜出现卡滞或者滑料的情况；

　　结构的操作侧预留足够的手部操作空间，取料位距离工作台边缘的距离符合人体工程学设计，工人取件时手臂无需过度前伸，长时间操作不易产生疲劳。从功能特性来看，该结构可同时适配6种不同规格的断路器装配用螺丝，每道导槽对应一种规格，导槽旁可粘贴规格标识，避免不同规格螺丝混料，导槽的内壁做抛光处理，表面粗糙度达到Ra1.6，减少螺丝滑动时的摩擦阻力；挡块的定位面做淬火处理，硬度达到HRC40-45，长期使用不会因为螺丝的反复撞击出现磨损凹陷，保证定位精度。设计过程中，优先考虑了工位的维护便捷性，整个结构无复杂的传动组件，仅通过弹簧、挡块、导槽的配合实现功能，日常维护仅需定期清理导槽内的铁屑、灰尘，在滑动接触面涂抹少量润滑脂即可，无需复杂的调试；

　　针对断路器装配车间可能存在的金属粉尘环境，导槽的侧面开设细小的排尘孔，粉尘可通过排尘孔落到基座下方的集尘槽内，不会在导槽内堆积造成卡料。在实际应用场景中，这类螺丝供料结构除了用于塑壳断路器的装配工位，还可调整导槽尺寸后，用于小型继电器、接触器、接线端子等低压电器的螺丝锁付工位，也可集成到半自动锁螺丝设备上，作为螺丝的分料定位机构，配合电批完成自动锁付作业；结构的整体尺寸紧凑，不会占用过多的工作台空间，可根据产线的工位布局，灵活调整安装位置，也可多组并排使用，满足多规格螺丝同时供料的需求。设计时还充分考虑了操作的安全性，所有结构的棱边都做了R2以上的圆角处理，没有尖锐的毛刺，工人操作时不会被划伤；红色的操作手柄采用绝缘材质，即使在临近带电测试工位的区域使用，也不会存在触电隐患。
