T型带孔焊接工装定位支撑构件

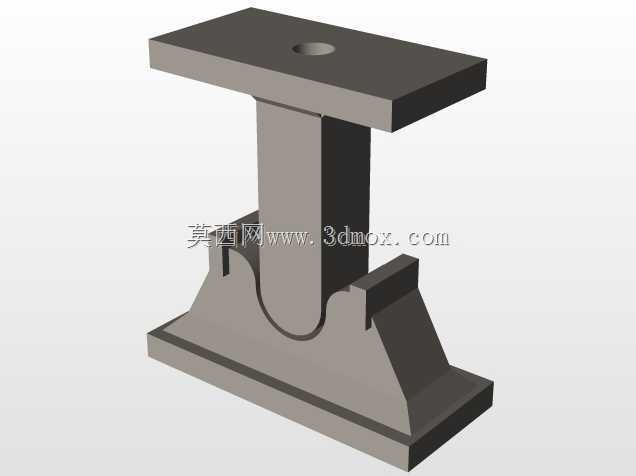

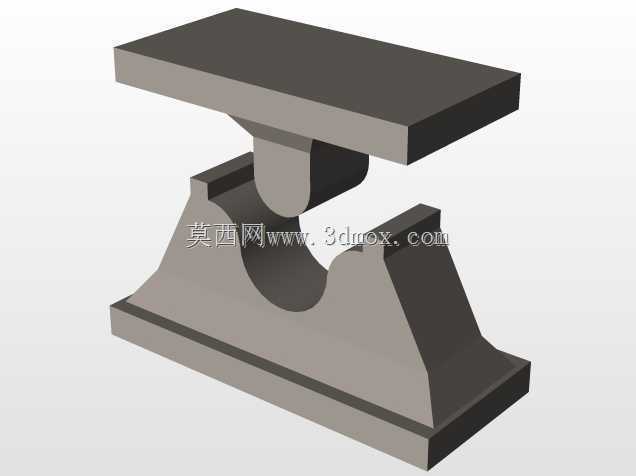

　　在焊接加工的生产现场，这类T型带孔支撑构件是焊接工装里极为常用的定位压紧配套零件，日常主要用在各类焊接变位机、组焊工装台的工位上，承担工件装夹时的侧向支撑、高度定位以及压紧件的连接基座功能，不管是小型钣金件的点焊组对，还是型材框架的满焊工装，都能见到这类结构的身影。从结构设计逻辑来看，上部的矩形平板是主要的工作面，平板中心加工的通孔是核心的连接结构，这个孔既可以穿装螺栓用来连接快速压钳、定位挡块这类工装附件，也可以作为定位销的穿过孔，直接对工件上的预制孔做定位约束，平板的厚度经过受力核算，在常规焊接工装的压紧力作用下不会出现翘曲变形，平板的上下平面都做了铣平处理，保证和工装台、附件连接时的平面度，避免装夹时出现角度偏差。

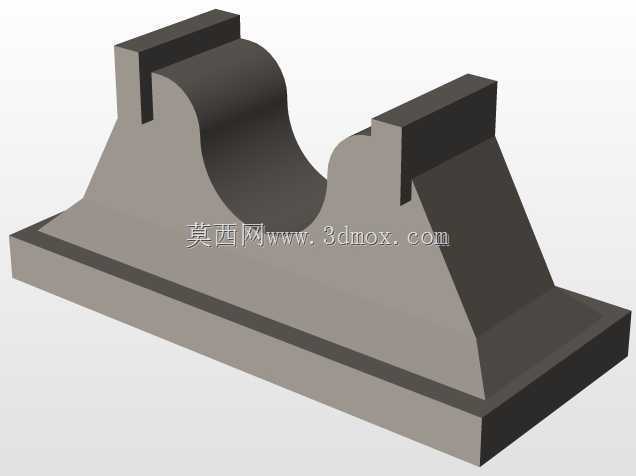

　　下部的竖板是支撑受力的主体，竖板和平板采用垂直连接的结构，竖板的宽度比上部平板窄，一方面是减少整体的材料用量，降低工装的自重，另一方面竖板的侧面可以作为工件定位的侧向基准面，竖板的下端做了圆弧过渡处理，这个细节设计是为了避免在工装安装、工件吊装过程中尖锐棱边刮伤操作人员或者工件表面，同时也能减少应力集中，在反复承受装夹冲击力的时候不会出现根部开裂的问题。从安装边界来看，这类构件的下部竖板可以直接插入焊接工作台的T型槽内，通过上部平板的下平面和工作台面贴合实现Z向的定位，不需要额外做复杂的固定结构，调整位置的时候只需要沿着T型槽滑动到对应工位即可，适配市面上绝大多数标准槽宽的焊接工装台，也可以根据实际工位的需求，

　　在平板上额外加工连接孔，直接通过螺栓固定在专用的组焊夹具底座上。在实际使用场景中，这类构件往往和快速夹钳、定位销、调整垫片配合使用，当需要对不同高度的工件做支撑时，可以在平板下方叠加调整垫片来改变支撑高度，中心的通孔可以根据使用需求更换不同直径的衬套，适配不同规格的定位销或者连接螺栓，不需要更换整个支撑构件就能适配多种装夹需求，大幅降低工装的制造成本和换型调整的时间。设计这类构件的时候，首先要核算竖板的悬臂受力情况，根据日常装夹的最大压紧力来确定竖板的厚度和高度比例，避免竖板过长导致受力时出现弯曲变形，影响装夹定位精度；上部平板的尺寸要覆盖常用压钳底座的安装尺寸，保证压钳安装后有足够的支撑面积，不会出现压装时的倾覆问题；

　　中心孔的位置要设置在平板的中心区域，保证连接螺栓或者定位销受力时，平板的受力均匀，不会出现偏载导致的平板倾斜。另外这类构件的材质一般选用中碳钢做调质处理，表面做发黑防锈处理，适应焊接现场飞溅多、湿度大的工作环境，长期使用不会出现锈蚀导致的尺寸精度下降，棱边除了下端的圆弧过渡，其余锐边都做了倒角处理，避免装配时割伤操作人员。在焊接生产线的工装设计中，这类标准化的支撑构件可以大幅减少非标工装的设计工作量，设计人员只需要根据工位的定位需求，选用对应尺寸的该类构件，搭配标准的紧固件和定位元件，就能快速搭建出整套组焊工装，相比完全定制的支撑结构，不仅设计周期短，而且后期维护更换也更加方便，当某个支撑构件出现磨损或者变形时，可以直接快速替换，不需要对整套工装进行拆卸修整，有效减少生产线的停线维护时间。
