机动车悬架螺旋弹簧液压减震结构

　　日常做底盘类结构选型时，这类螺旋弹簧搭配阻尼芯的减震结构是绕不开的核心部件，它的核心作用不是单纯“软”或者“硬”，而是把路面传来的冲击能量通过阻尼油的节流作用耗散掉，避免弹簧反复弹跳影响车轮抓地力。很多新手建模时容易只做外观，忽略安装边界的尺寸约束——上下两端的吊耳安装孔位同轴度、孔距公差直接决定装车后会不会出现偏磨，弹簧的预压长度也要匹配整车悬架行程，预压量过小过坑会出现弹簧脱圈，预压量过大则会让悬架变硬，失去滤震效果。

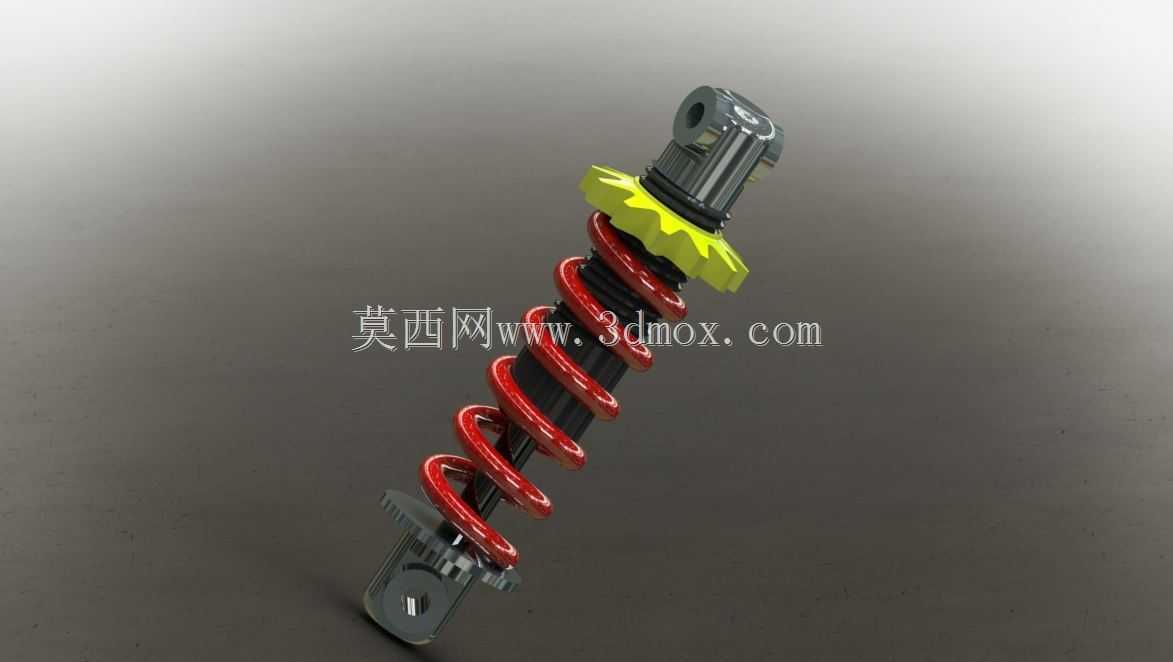

　　从结构设计逻辑来看，中间的阻尼活塞杆表面粗糙度要求很高，建模时要预留防尘罩的安装位，图里黄色的调节齿圈是用来调整弹簧预紧力的，齿形的模数要匹配常用的调节扳手尺寸，齿部的倒角不能省略，不然调节时容易滑牙。红色螺旋弹簧的节距是变值设计，靠近上端的节距更小，在小震动时提供更软的初始刚度，大冲击时节距小的部分先并圈，刚度上升避免悬架打底，这种变节距设计比等节距弹簧的乘坐舒适性更好，建模时要注意弹簧两端的磨平圈长度，保证弹簧安装后端面和上下托盘完全贴合，不会出现侧向滑移。

　　这类减震结构的应用场景不局限于乘用车，越野摩托车、全地形车、小型电动代步车的悬架系统都能看到同结构的产品，不同场景下的尺寸差异很大：摩托用的减震器整体行程更短，阻尼阀的孔径更小，适配更轻的簧下质量；轻型越野车辆用的减震器筒身直径更大，油液储量更多，避免长时间颠簸出现阻尼热衰减。建模时要注意筒身和活塞杆的配合间隙，预留油封的安装槽位置，油封槽的深度和宽度要符合标准密封件的尺寸，不然会出现漏油问题。

　　很多人做这类结构时会忽略上下吊耳的衬套安装空间，吊耳内部要预留橡胶衬套的压装位置，衬套的内孔尺寸要匹配安装螺栓的直径，衬套的橡胶厚度要能过滤掉高频的微小震动，避免震动直接传递到车架。弹簧上下的托盘要做翻边结构，翻边高度要能卡住弹簧的外圈，防止车辆侧倾时弹簧从托盘上脱出，托盘和阻尼筒的连接位置要做圆角过渡，避免应力集中出现断裂。

　　实际选型匹配时，要先确定悬架的杠杆比，也就是车轮跳动行程和减震器压缩行程的比值，再根据整车整备质量计算弹簧的刚度，阻尼力的调校一般是拉伸阶段阻尼力大于压缩阶段，这样能更好拉住弹簧回弹，不会出现余震。建模时阻尼筒的外壁可以预留散热鳍片的结构，长时间大负荷工作时能帮助油液散热，避免阻尼油温度升高变稀导致阻尼力下降。上端的锁紧螺母位置要预留足够的扳手操作空间，不然装车后调节预紧力会非常困难，下端吊耳的安装方向要和悬架跳动轨迹匹配，避免减震器工作时出现侧向力，拉伤活塞杆和油封。
