阶梯式凸台插接组合盒体结构件

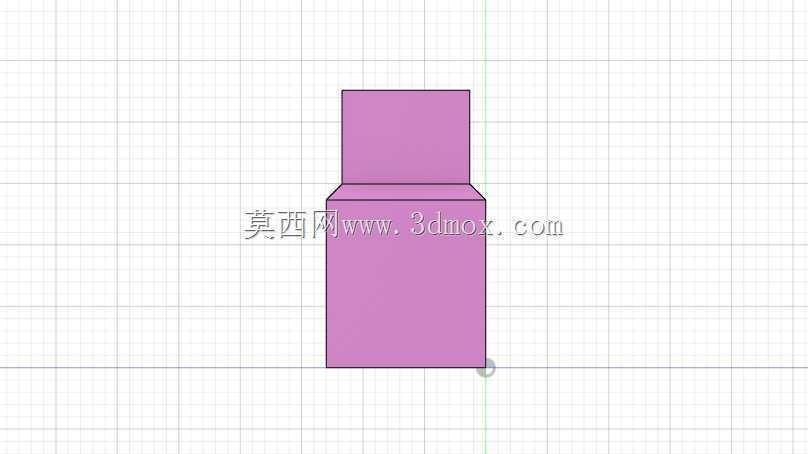

　　日常做设备结构配套设计时，这类阶梯式凸台结构的盒体件，往往是容易被忽略但又直接影响装配效率的小部件，很多做小型电控模块封装、工装定位载具、工位物料收纳的场景里，都能见到这类结构的变体。先从实际安装边界说，这个构件的下部是方正的直壁盒腔，侧壁做了等厚处理，四个棱边保留了微小的工艺圆角，既避免注塑或者铣削加工时的应力集中，也能在嵌入安装槽时减少卡滞，下部盒体的外轮廓尺寸是和配套安装位做基孔制配合设计的，安装时不需要额外打固定孔，靠侧壁的贴合摩擦力就能实现初步定位，适合需要频繁拆装更换内部容纳物的工位场景。上部的凸台尺寸比下部盒体收窄，衔接位置做了一圈斜向过渡面，这个过渡面不是单纯的装饰结构，一方面是在上下部分合模或者拼接时做导向，

　　装配时不用刻意对准孔位，顺着斜面滑入就能自动找正，另一方面也能在堆叠放置时，让上层构件的底部凹槽刚好卡在这个过渡斜面上，避免多层堆叠时出现滑移倾倒，很多生产线旁的小型零件收纳盒，就是靠这个结构实现多层叠放不占空间。从功能特性上看，下部的直壁空腔是核心容纳区域，内部没有做额外的筋位分隔，留给使用者的自定义空间很大，要是用来装小型紧固件，可以自己加3D打印的分隔格；要是用来装小型传感器模块，空腔的深度刚好能容纳常规的M8、M12规格的接插件尾部，不会出现盒盖扣合时压到线缆的情况。上部的凸台是实心还是空心可以根据实际使用场景调整，做承载用的时候就做成实心结构，提升整个构件的顶部抗压能力，要是需要做穿线用，就可以在凸台中心加工穿线孔，

　　让线缆从凸台位置引出，避免线缆从盒体侧面走线被剐蹭。设计思路上，这个结构没有做多余的卡扣或者铰接结构，整体是对称式布局，建模时只需要做四分之一的特征然后镜像就能完成，不管是用Fusion360做参数化设计还是用SolidWorks做特征建模，修改尺寸都很方便，比如要调整盒体的深度，只需要拖动下部直壁的拉伸尺寸，上部的凸台和过渡斜面会自动跟随更新，不需要重新绘制草图。实际应用里，这类结构除了做收纳和模块封装，还能作为小型设备的垫高支座，把上部凸台卡入设备底部的安装孔里，下部盒体贴在安装面板上，就能把设备垫起指定高度，预留出底部的走线空间，比单独做圆柱形的垫高柱稳定性更好，因为下部的方形盒体和安装面的接触面积更大，

　　承受侧向力的时候不容易出现偏转。还有个容易被忽略的设计细节，整个构件的所有竖直壁面都做了1度的拔模斜度，不管是用注塑工艺批量生产，还是用FDM3D打印做单件打样，都能顺利脱模或者拆除支撑，不需要后续做大量的打磨修整，打印的时候把过渡斜面的位置做朝上放置，连支撑都不需要加，能大幅缩短打样的周期。做结构选型的时候要注意，要是用在有油污的车间场景，盒体的壁厚厚薄要控制在1.5mm以上，避免长期接触切削油出现应力开裂；要是用在洁净车间的物料收纳场景，可以把外表面做哑光处理，减少光线反射对工位操作的影响。另外这个结构的安装边界没有突出的挂耳或者卡扣，所以在面板上开孔的时候，只需要按照下部盒体的外轮廓尺寸开方孔就行，孔的公差控制在正0.1mm到0.2mm之间，压入之后就能实现紧配，不需要额外打螺丝固定，拆装的时候用平口螺丝刀顺着盒体和安装面的缝隙轻轻一撬就能取出来，维护效率比螺丝固定的结构高很多。很多刚入行的结构设计师做这类盒体的时候，总喜欢加很多复杂的锁扣或者防滑纹理，实际在工业场景里用的时候，多余的特征反而容易积灰，清理起来很麻烦，这种极简的阶梯凸台结构，没有卫生死角，用压缩空气一吹就能把表面的碎屑吹干净，反而更适合生产现场的使用环境。
