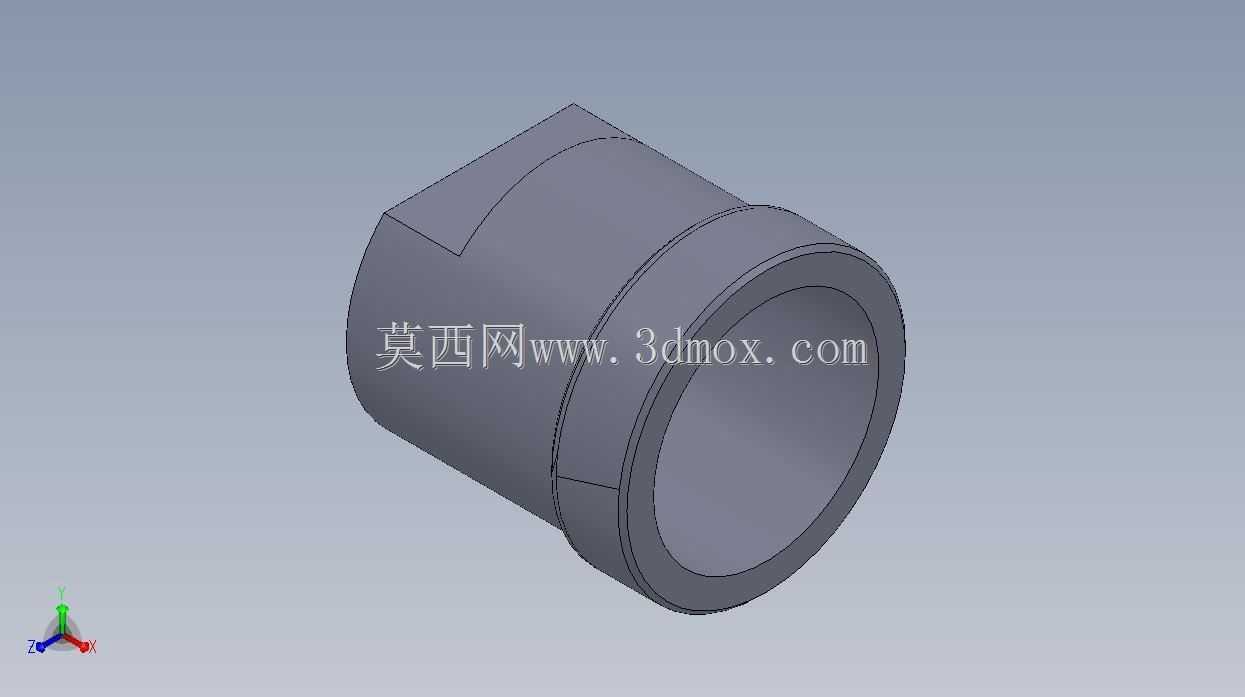

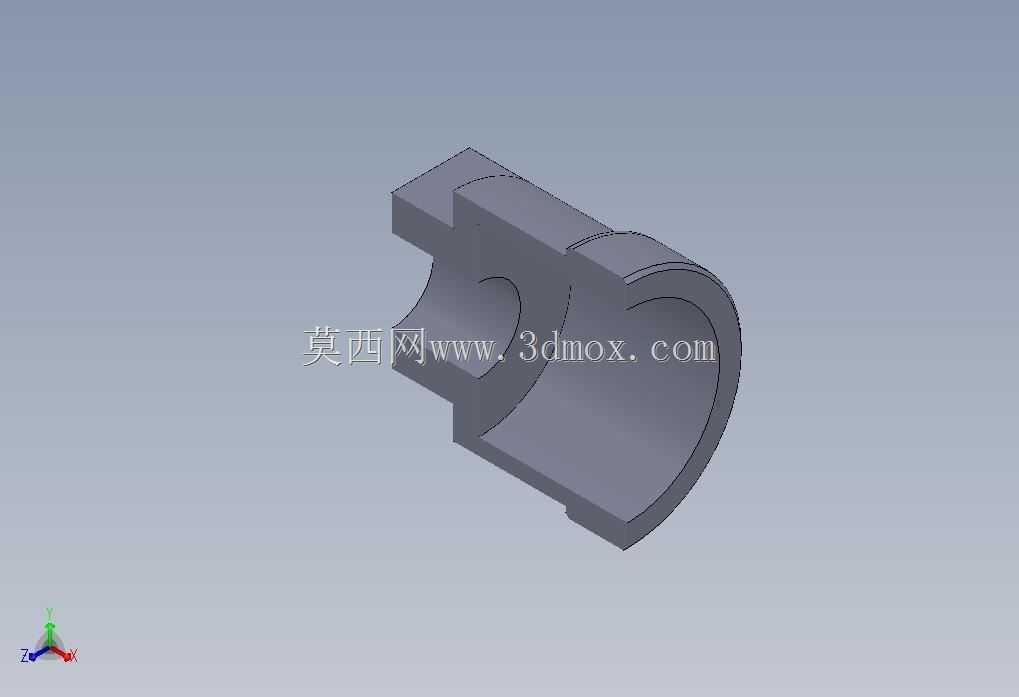

机械用带侧切面空心圆柱连接套结构

　　在常规流体输送管路、低压传动回路以及小型设备的轴系衔接场景里，这类带侧切面的空心圆柱构件是很常见的配套零件，很多一线装配和结构设计人员在做管路排布、轴端连接的时候，都会优先选用这类结构来做过渡衔接，它不需要额外做复杂的定制加工，就能适配多数常规安装空间的边界要求。从实际使用场景来看，这类构件既可以作为管路系统中的内嵌式衬套，抵消管路对接时的同轴度微小偏差，也可以作为轻载传动场景下的轴端连接套，通过侧面的切面结构配合紧定螺钉，实现与轴件的周向固定，避免传动过程中出现相对打滑的问题。不同于普通光滑圆柱套的设计，这个构件在外圆柱面单侧加工出的平行切面，是整个结构里最具实用性的设计点：常规光滑圆柱套在做周向固定的时候，往往需要额外加工键槽或者做滚花处理，不仅增加加工工序，在小尺寸构件上加工键槽还会削弱构件本身的结构强度，而单侧切面的设计，只需要在圆柱毛坯上铣出一个平面，加工难度低，同时配合对应的紧定螺钉端面顶紧在切面上，就能提供足够的周向防转摩擦力，对于扭矩不超过15N·m的轻载传动场景完全够用，而且后期拆卸维护的时候，只需要松掉紧定螺钉就能直接抽出构件，不需要做拉马拆卸的操作，维护效率比键连接结构高不少。从结构尺寸的设计逻辑来看，这类构件的内孔直径通常会比适配的轴件或者管路外径大0.02-0.05mm，属于间隙配合的公差范围，既保证安装的时候可以顺利推入配合位，也不会因为间隙过大导致运行过程中出现晃动；

　　外圆柱面的直径则是根据安装位的基座孔尺寸来匹配，通常采用h6的公差等级，和基座孔形成过渡配合，压入之后不会出现轴向窜动；侧面的切面深度一般控制在壁厚的1/3以内，不会因为铣切面导致构件壁厚过薄出现强度不足的问题，切面的轴向长度则和构件本身的有效配合长度保持一致，保证紧定螺钉在任意轴向位置都能顶到切面上，不会出现顶到圆弧面导致锁紧力不足的问题。在安装边界的适配性上，这类构件的轴向总长度通常会比配合位的基座厚度短1-2mm，安装之后两端不会突出基座表面，不会影响后续端盖或者其他相邻零件的装配；构件两端的内孔和外圆位置都做了0.5mm的45度倒角，既可以去除加工后的毛刺，也能在安装的时候起到导向作用，

　　避免压入的时候刮伤基座孔或者轴件的表面。从实际工况的适配性来看，这类构件通常采用45号钢作为毛坯材料，表面做发黑处理就能满足常规车间环境下的防锈要求，如果是用在有腐蚀介质的流体管路里，也可以更换为304不锈钢材质，不需要修改整体结构尺寸就能直接替换，通用性很强。很多设计新手在做这类套类零件的时候，往往会忽略侧面切面的位置公差要求，实际上这个切面和内孔轴线的平行度需要控制在0.02mm以内，如果平行度超差，紧定螺钉顶紧之后会导致构件出现偏斜，进而影响轴系或者管路的同轴度，运行的时候会出现异常振动或者密封泄漏的问题；另外切面的表面粗糙度不需要太高，Ra3.2就足够，过于光滑的表面反而会降低紧定螺钉和切面之间的摩擦力，

　　容易出现锁紧失效的情况。在管路应用场景里，这类构件的内孔还可以根据需求加工出密封槽，安装O型圈之后就能实现管路对接处的静密封，不需要额外增加密封接头，能有效压缩管路系统的整体安装空间，在小型液压站、气动控制回路的紧凑排布场景里，这种集成了密封和连接功能的套类构件，比单独使用接头加衬套的方案节省至少30%的安装空间，而且零件数量更少，后期出现泄漏的故障点也更少。在轻载传动的应用场景里，这类构件还可以作为扭矩限制的安全件使用，当传动端的负载超过设计阈值的时候，紧定螺钉和切面之间会出现相对滑动，切断动力传递，避免后端的精密传动零件被过大的扭矩损坏，这种过载保护的功能不需要额外增加安全离合器之类的零件，只需要调整紧定螺钉的锁紧扭矩就能设定过载阈值，成本极低，非常适合用在小型自动化设备的轻载传动回路里。
