放射状多叶片搅拌分散轮结构设计

　　这款放射状多叶片结构件，核心应用场景集中在中低粘度流体的混合分散工序，常见于中小型搅拌设备的末端作业端，适配日化配料、食品浆料调和、水性涂料预分散这类对剪切力要求适中、同时需要兼顾周向物料推送效率的工况。从实际使用逻辑来看，它不像高剪切分散盘那样依赖极高线速度打碎团聚颗粒，而是通过均匀排布的径向叶片，在转动过程中同时完成轴向翻料与周向推流，避免搅拌槽内出现物料分层死角，尤其是针对含少量短纤维、轻质填料的混合体系，这种开式放射结构不容易出现纤维缠绕、填料卡滞的问题，日常清理维护也比闭式叶轮方便很多。

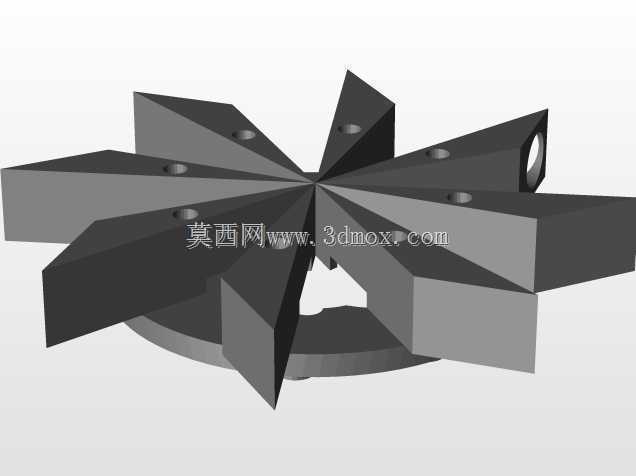

　　设计思路上，首先确定的是叶片的放射排布角度，八片叶片沿中心轮毂周向均布，相邻叶片夹角严格控制在45度，保证转动时径向受力均匀，不会因为叶片排布不对称产生额外的径向跳动，降低配套传动轴的动平衡校正难度。每片叶片采用等厚直板结构，没有做额外的扭曲折弯，一方面是降低加工成型难度，采用常规板材激光切割后焊接即可成型，不需要定制复杂冲压模具，小批量试制阶段成本可控；另一方面直板叶片的迎流面角度固定，在不同转速下的推流方向一致性更好，不会因为转速变化出现流场紊乱的情况。中心轮毂位置设计了与传动轴配合的通孔，孔侧预留了紧定螺钉安装位，安装时可以直接穿入配套直径的传动轴，拧紧紧定螺钉即可完成固定，不需要额外加工法兰连接结构，适配多数轻型搅拌设备的快装轴系。

　　从安装边界来看，整体外径根据常规搅拌槽的内径适配比例设计，一般安装时轮体直径取搅拌槽内径的三分之一到二分之一区间，这个尺寸比例下，叶片末端到槽壁的距离既不会因为过小导致物料刮壁磨损，也不会因为过大导致槽壁附近物料流速过低出现沉积。轮毂的轴向高度控制在合理范围，安装时轮体的中心平面需要与搅拌槽内的静态液位高度保持齐平，这样转动时叶片可以同时带动上层和下层的物料形成循环流，不会出现上层物料空转、下层物料堆积的情况。叶片的边缘做了小尺寸倒角处理，不是锋利的直角边，一方面是避免安装调试过程中划伤操作人员，另一方面也减少叶片边缘的流体紊流噪音，长时间运转时的气动噪声比直角边叶片低3到5分贝。

　　实际功能特性上，这款结构件在转速120rpm到300rpm区间的作业效率最高，当转速低于100rpm时，叶片的推流力度不足，只能带动轮毂附近的小范围物料流动，混合效率会明显下降；当转速超过350rpm时，叶片末端的线速度过高，容易在流体表面卷入大量气泡，对于需要脱泡的浆料工况反而会增加后续工序的负担。叶片与中心轮毂的连接采用满焊结构，焊缝做了打磨平滑处理，避免焊缝位置藏留物料残渣，在食品、日化这类有卫生要求的工况下使用后，可以直接用高压水枪冲洗干净，没有清洁死角。另外轮毂上的安装孔公差采用H7级配合，与标准k6公差的搅拌轴配合时，既不会出现装配过紧装拆困难的问题，也不会因为间隙过大出现运转晃动，长期运转下的同轴度可以保持在0.1mm以内，不需要频繁停机校正轮体位置。

　　在选型适配的时候，需要注意这款结构件不适合高粘度膏状物料的搅拌，高粘度物料的流动阻力大，直板放射叶片的受力会集中在叶片根部，长时间高负载运转容易出现叶片焊接位置开裂的情况，针对这类工况需要更换为带加强筋的闭式涡轮结构。而对于常规的水性体系混合、固体粉末在液体中的预分散工序，这款结构的综合性价比很高，加工难度低、安装维护方便、流场覆盖范围均匀，是轻型搅拌设备里通用性很强的作业部件。
