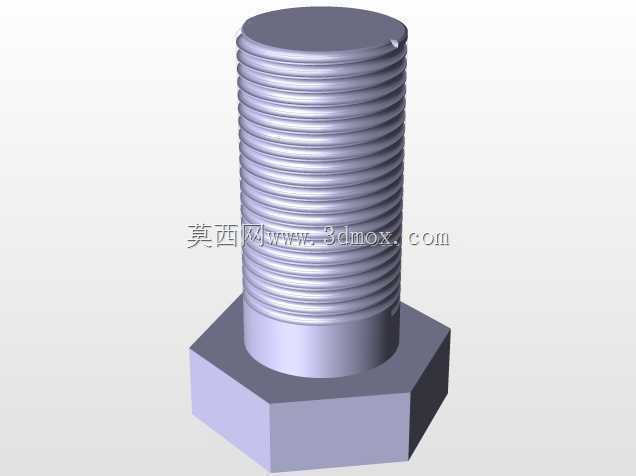

全螺纹六角头螺栓紧固件三维结构

　　在各类机械装配、钢结构搭建、机电设备组装场景中，螺纹紧固件是应用基数最大的基础连接元件，这款全螺纹六角头螺栓的结构设计，完全适配需要沿螺杆全段调整锁紧位置的装配需求。不同于半螺纹螺栓仅在端部设置啮合段的结构，这款螺栓从头部支撑面下方一直到螺杆末端都加工有连续等距的三角螺纹，在实际使用中，不管是需要贯穿多层叠装构件调整夹紧厚度，还是配合长螺母实现行程类构件的位置调节，都能提供连续的螺纹啮合支撑，不会出现光杆段无法锁紧的适配问题。

　　从结构设计逻辑来看，六角头部的对边尺寸、头部厚度都遵循通用紧固件的受力匹配原则，头部与螺杆衔接处做了微小的圆角过渡，避免热处理和受拉时的应力集中断裂问题，六角形的头部结构可以适配普通开口扳手、套筒扳手、梅花扳手等多种通用拧紧工具，在狭窄装配空间里也能通过小角度转动扳手完成锁紧操作，不需要大的操作回转空间。螺纹部分的牙型采用标准三角螺纹牙型，牙侧角的设计兼顾了自锁性能和螺纹受力强度，螺杆末端做了微小的倒角处理，既可以在装配时顺利导向穿入安装孔，也能避免螺纹起始端的磕碰损伤导致螺母无法旋入的问题。

　　在实际设备应用中，这类全螺纹螺栓常被用在钣金机柜装配、输送线机架拼接、小型工装夹具的位置调节、模具附件的锁紧固定等场景：比如在钣金机柜的框架组装中，不同批次的钣金件叠装厚度存在微小公差，全螺纹结构可以让螺母在螺杆任意位置锁紧，不需要严格控制螺栓旋入长度就能适配不同的叠厚；在工装夹具的可调挡块安装中，全螺纹螺杆可以配合两个锁紧螺母实现挡块位置的无级调整，调整到位后通过双螺母对顶锁紧，就能承受加工过程中的振动载荷不会移位。

　　从安装边界来看，设计选型时需要注意，六角头部的外接圆直径决定了安装位的沉孔或者避让空间尺寸，要保证扳手有足够的转动空间，不能让头部周边的构件干涉扳手操作；螺杆的公称直径要和安装孔的孔径留有合理的装配间隙，一般钢制构件的安装孔比螺杆大0.2-0.5mm即可，间隙过大会导致连接定位精度不足，间隙过小则会因为构件加工误差导致螺栓无法顺利穿入。全螺纹结构的螺栓在受拉载荷时，整个螺杆段的螺纹牙都能参与受力，相比同直径的半螺纹螺栓，在需要调整锁紧位置的场景下受力均匀性更好，但要注意在频繁承受交变载荷的连接位置，要配合弹簧垫圈或者螺纹胶使用，避免振动导致螺纹副松脱。

　　建模过程中，螺纹部分的结构还原要注意牙顶和牙底的圆角处理，不能做成尖锐的牙型，否则不仅不符合实际加工工艺，在做有限元受力分析时也会在尖角位置出现应力集中的假阳性结果，和实际零件的受力状态偏差过大。头部的六角结构要保证相邻面的夹角精度，和螺杆的同轴度误差控制在合理范围内，否则实际装配时会出现头部偏斜、锁紧后支撑面贴合不严的问题，导致连接预紧力不均匀，长期受载后容易出现连接松动。
