星球大战PitDroid科幻机器人结构设计

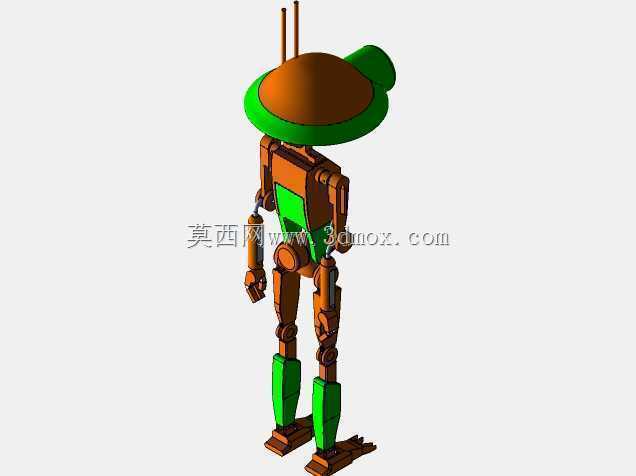

　　这款PitDroid造型的仿生机器人结构，最初的设计定位是面向影视IP衍生的实体展示道具、科普教育类机器人教具开发场景，在主题展馆展陈、科幻主题活动互动装置、青少年科创教育实训载体等场景下都有明确的适配空间。从结构设计逻辑来看，整体采用类人双足直立构型，躯干部分做了模块化分块设计，胸腔位置预留了标准的电控元件安装腔，可容纳常规尺寸的控制板、小型锂电池组与舵机驱动模块，腔体内壁设计有均匀分布的螺丝柱位，适配M2-M3规格的自攻螺丝固定，不需要额外做结构二次改造就能完成核心电控组件的装配。头部采用半球形穹顶结构，顶部预留两根天线安装位，天线采用插拔式快拆结构，根部做了限位凸台，避免安装时插入过深破坏头部内腔的走线空间，头部正面的单目视觉区域做了环形台阶结构，可直接嵌入常规尺寸的圆形摄像头模组或者装饰性透镜，台阶处预留0.2mm的涂胶槽，方便粘接固定时溢胶不会外露到外观面。

　　从外形尺寸与安装边界来看，整体站立高度控制在320mm左右，肩宽110mm，足部前后长度75mm，双足自然站立时的支撑跨距为90mm，重心投影完全落在双足构成的支撑多边形内部，静态放置时的抗倾覆角度可以达到18度，满足日常展陈放置的稳定性要求。四肢部分采用多段式铰接结构，大臂与躯干的连接位采用标准舵机安装位，适配9g尺寸的微型舵机，肘关节、膝关节、踝关节都设计了阻尼转轴的安装槽，既可以实现多自由度的姿态调整，也能在调整到目标姿态后依靠转轴阻尼保持姿态固定，不需要额外的支撑结构就能摆出多种符合IP设定的工作姿态。腿部的足部做了仿鸟足的分趾结构，三个触地趾端都设计了橡胶防滑垫的安装凹槽，凹槽深度1.5mm，粘贴3mm厚的防滑橡胶垫后，触地时的摩擦力可以满足在光滑亚克力、木质展台上放置不打滑的要求。

　　外观配色的结构分件完全遵循IP设定的黄、绿撞色逻辑，所有外观分件都采用插拔+卡扣的连接方式，没有外露的固定螺丝，外观面的脱模斜度统一做了1.5度，既满足注塑加工的脱模要求，也不会因为斜度过大破坏外观的线条比例。躯干侧面的管线结构做了一体化的造型凸起，不需要额外装配软质管线就能还原设定的机械细节，同时也避免了细小管线零件易脱落损坏的问题，适配面向公众展示场景下的耐用性要求。在结构细节处理上，所有零件的棱边都做了R0.5mm的圆角过渡，既避免了尖锐边角在互动接触时划伤人员，也能在3D打印或者注塑加工时减少应力集中，提升零件的结构强度。

　　从实际功能拓展性来看，胸腔的安装腔除了放置基础的电控组件外，还预留了10mm的冗余空间，可以加装小型语音模块或者LED灯光组件，实现眼部发光、简单音效播放的互动效果，背部设计了可开启的舱盖结构，舱盖采用侧边卡扣固定，不需要工具就能开启，方便后期更换电池或者调试内部元件。整体结构的零件壁厚统一控制在2mm，加强筋厚度1.2mm，不管是采用光固化3D打印做小批量的展示件制作，还是开模做注塑批量生产，都能满足加工工艺的壁厚要求，不会出现缩痕、填充不足等加工缺陷。铰接位置的轴孔配合采用H7/g6的间隙配合标准，转动时没有明显的松旷感，也不会因为间隙过小出现卡滞，在多次调整姿态后也不会出现磨损松垮的问题。
