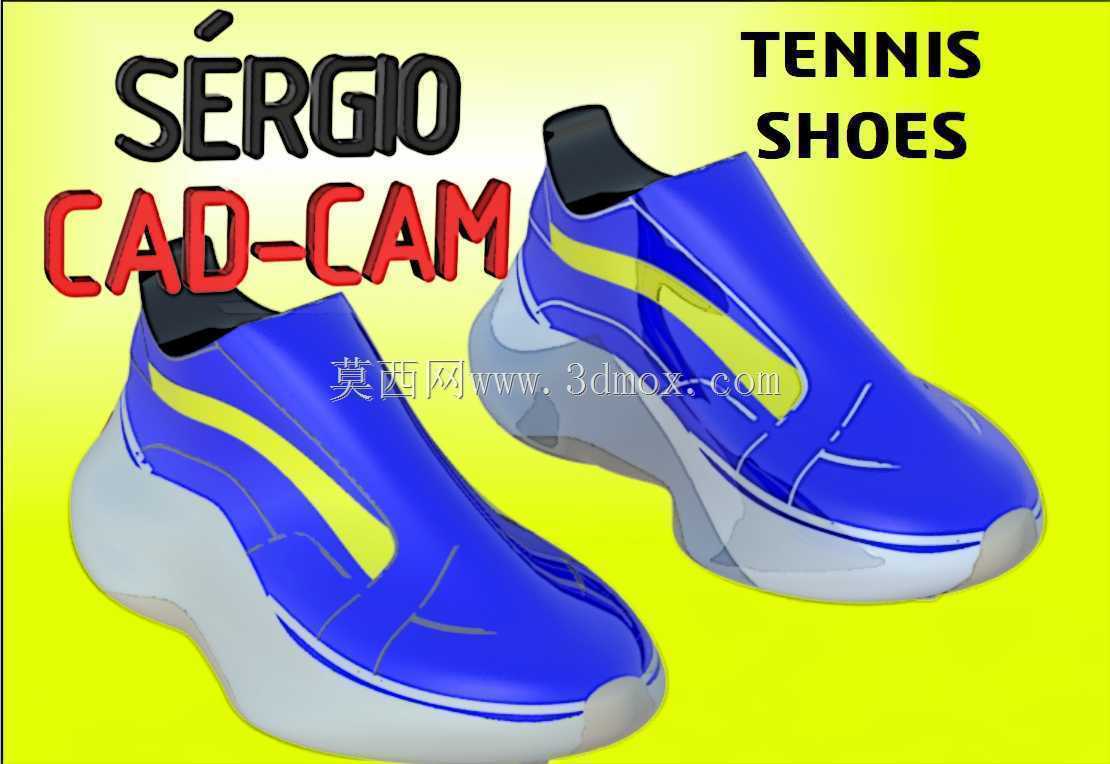

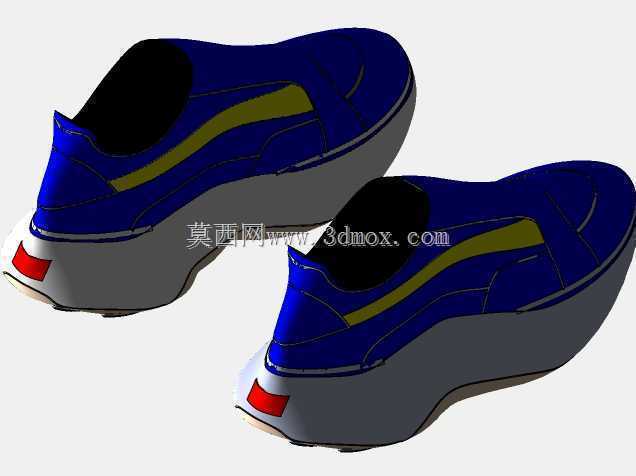

休闲运动款套脚网球鞋三维结构设计

　　这款套脚式网球鞋的三维结构设计，核心围绕日常轻运动与休闲穿搭的双重使用场景搭建，区别于专业竞技类网球鞋的强包裹、高抗扭设计取向，整体结构更偏向轻量化日常运动适配，可覆盖业余网球练习、日常通勤、短途步行等多场景穿着需求。从结构分层来看，整鞋分为鞋面、中底、外底三个核心功能模块，各模块的衔接边界在建模阶段就做了公差预留，鞋面采用一体式无鞋带套脚结构，鞋口位置做了弹性收边设计，建模时特意将鞋口边缘的弧度做了向内的微收处理，贴合脚踝两侧的骨骼凸起位置，避免穿脱过程中出现卡脚、磨踝的问题，同时省去鞋带结构后，整鞋的外观流畅度更高，也减少了运动过程中鞋带松脱带来的安全隐患。鞋面主体的曲面造型做了分块式筋线设计，侧面的装饰条并非单纯的外观元素，

　　建模时将其与鞋面的支撑层做了一体化贴合处理，对应足弓外侧的支撑位置，可在侧向移步时提供额外的侧向支撑力，避免鞋面过度形变导致的足部侧翻风险，鞋面的厚度参数按照常规针织鞋面加热熔支撑层的工艺设定，整体厚度控制在1.8mm-2.2mm区间，既保证鞋面的透气性能，也兼顾基础的支撑强度。中底部分采用了厚底缓震结构，建模时将中底的着地侧做了弧形过渡处理，前后掌的落差控制在8mm，符合日常行走与轻运动的足部自然弯折角度，中底的侧墙做了上包设计，上包高度从后跟位置的15mm向鞋头位置逐步递减至5mm，既可以在运动过程中限制中底的过度侧向形变，也能避免鞋头位置的上包结构卡压脚趾影响弯折灵活性，中底的内部预留了缓震材料的填充空腔，

　　空腔的轮廓按照足部压力分布区域做了差异化厚度设置，后跟位置的空腔厚度最大，对应行走和运动时的主要冲击力承载区域，前掌位置的空腔厚度较薄，保证前掌蹬地时的力反馈清晰度。外底部分的建模重点考虑了不同场地的抓地需求，底面的纹路采用了分段式横向防滑槽设计，纹路深度控制在2mm，既可以在硬地网球场的光滑表面提供足够的静摩擦力，也不会因为纹路过深导致日常铺装路面行走时卡入小石子，外底的边缘做了圆角过渡处理，避免侧向移步时外底边缘剐蹭地面导致的崴脚风险，外底与中底的贴合面做了微凸的定位筋结构，装配时可直接卡入中底对应的定位槽内，减少粘合过程中的对位偏差，提升装配效率。建模过程中对整鞋的外形尺寸做了适配常规42码鞋楦的参数设定，

　　鞋身总长度控制在270mm，鞋头最宽位置宽度为96mm，后跟位置宽度为68mm，中底最厚位置（后跟处）厚度为32mm，所有尺寸边界都预留了面料复合、粘合工艺的公差余量，避免生产过程中因为工艺误差导致的尺寸偏差，整鞋的重量控制目标为单只280g以内，建模时对各个结构的壁厚做了轻量化优化，在保证结构强度的前提下尽可能削减非承载位置的材料厚度，比如中底非受力区域做了局部减薄处理，鞋面的支撑筋条仅设置在受力集中的区域，避免不必要的材料堆砌增加整鞋重量。从设计逻辑上，这款鞋的结构没有采用复杂的模块化拆分，而是优先考虑量产的工艺可行性，所有曲面都做了拔模角度校验，鞋面的分模线设置在鞋身内侧的隐蔽位置，不会影响外观的整体性，中底和外底的分模线沿着侧墙的中线位置设置，方便模具开模时的脱模操作，各个部件的衔接位置都做了圆角过渡，避免尖锐棱角导致的应力集中，提升产品的耐用性。
