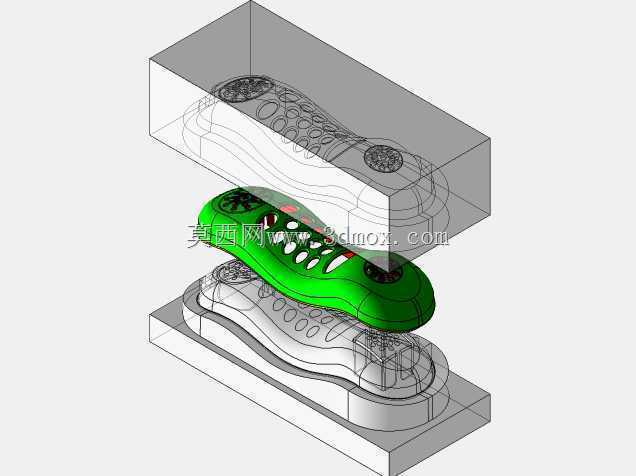

带互锁曲面结构的鞋类注塑成型模具

　　这套模具的核心应用场景是面向休闲运动鞋面的一体化注塑成型工序，适配卧式注塑机的标准模架安装接口，可直接搭载于常规120吨锁模力规格的注塑设备上完成量产作业，无需额外定制非标机台连接结构。从实际生产用途来看，该模具主要用于成型带复杂曲面纹理的运动鞋中底与鞋面包覆组件，相比传统的平面分型模具，其互锁曲面结构能大幅降低合模过程中的错位公差，避免成型件边缘出现飞边、错台等常见注塑缺陷，减少后续人工修边的工序占比，提升单批次生产的良品率。

　　在功能特性设计上，这套模具的互锁分型面并非简单的曲面贴合，而是在分型边界处设置了连续的凹凸嵌合结构，合模时动模与定模的互锁面会先于型腔闭合完成定位，抵消注塑过程中熔融塑料注入型腔产生的侧向胀型力，避免模腔受侧向力偏移导致的壁厚不均问题。模具的型腔部分完全复刻了运动鞋面的人体工学曲面弧度，包括鞋身的透气孔位凹槽、侧边品牌标识的浮雕纹理、鞋底的防滑纹路预留位都在型腔加工时一次性成型，无需后续二次加工。冷却水路的排布沿着互锁曲面的走向做了等距偏移设计，保证模腔各区域的冷却速率差控制在5℃以内，避免成型件因冷却不均出现翘曲变形，缩短单模成型的冷却周期。

　　设计思路层面，这套模具没有采用常规的直身面互锁结构，而是结合鞋身的外形曲面做了随形互锁设计，一方面减少了模具分型面的精加工面积，降低了数控加工的走刀时长，另一方面互锁面与产品外形曲面的走向一致，开模时可以避免产品粘定模的问题，顶出机构只需在鞋底平面位置设置均匀分布的顶针，即可平稳将成型件推出模腔，不会在产品外观面留下顶出痕迹。在排气结构的设计上，互锁曲面的贴合间隙控制在0.02mm以内，既可以在注塑时快速排出型腔内的空气，避免产品出现烧焦、缺胶问题，又不会让熔融塑料溢出形成飞边。

　　从安装边界与尺寸适配来看，这套模具的模架长宽尺寸适配标准注塑机的拉杆间距，定位圈尺寸为通用的100mm规格，浇口套的进料口弧度适配常规注塑机喷嘴尺寸，无需修改机台射出单元的连接参数。模具的开模行程预留量满足鞋类产品的脱模高度需求，顶出行程设置为产品最大高度的1.2倍，保证产品可以完全脱离型腔，不会出现顶出不足导致的产品刮伤问题。导柱导套的设置避开了互锁曲面的加工区域，在模架四个角位做了对称排布，合模时的导向精度可以控制在0.01mm以内，长期量产过程中也不会出现导柱磨损导致的分型面错位问题。在实际生产验证中，这套互锁曲面结构的鞋模相比传统平面分型鞋模，单模成型周期可以缩短15%左右，产品的尺寸精度可以达到MT3级精度要求，完全满足运动休闲鞋的装配公差需求，适配TPU、PVC等多种常用鞋材的注塑成型工艺参数，不需要针对材料特性大幅修改模温、射出压力等成型参数，生产调试的门槛更低，适合中小批量的多款式鞋型快速换模生产。
