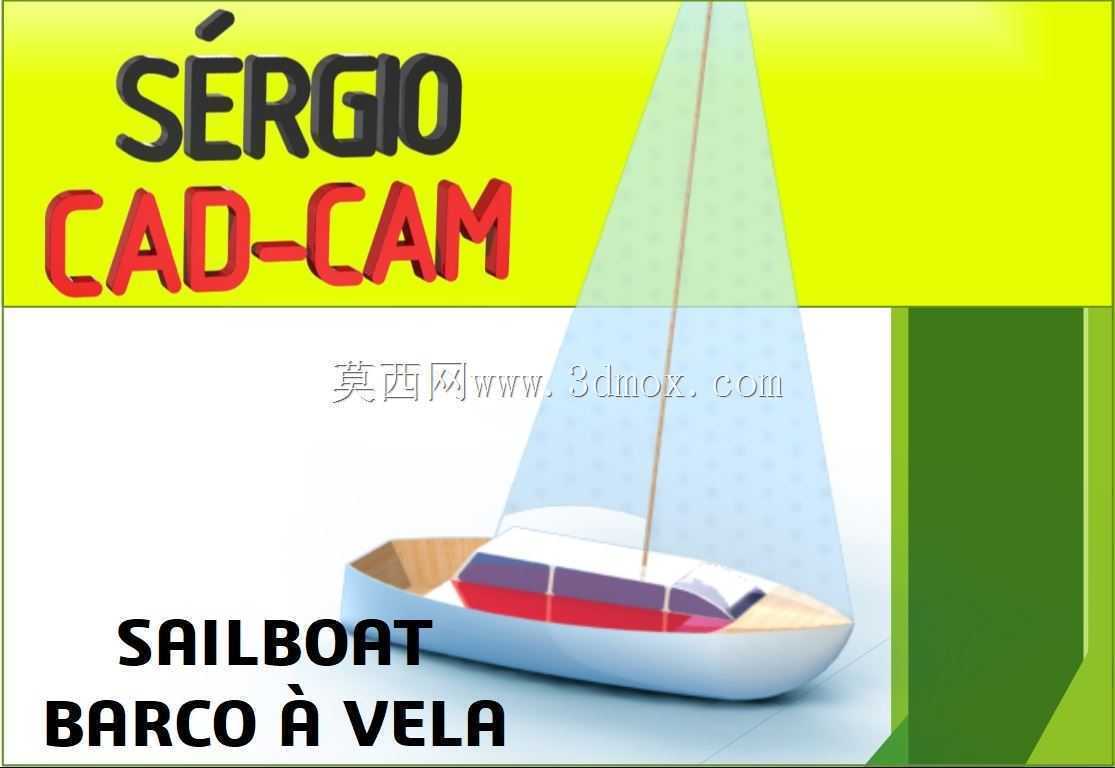

小型休闲单体帆船三维结构设计

　　这款小型单体帆船的结构设计，核心面向近岸休闲航行、青少年帆船教学、静水区域体验类场景，区别于竞技类赛船的极致轻量化取向，整体结构在保证航行基础性能的前提下，兼顾了日常使用的耐用性与维护便捷性。从实际使用场景出发，近岸航行时船体需要应对浅水区擦碰、近岸浪涌的反复冲击，因此船体下部的型线设计做了特殊优化，船底采用浅V型过渡结构，相比平底船拥有更好的迎浪稳定性，相比深V船型又能大幅降低吃水深度，适配水深0.8米以上的近岸、湖泊、内河通航水域，不会因为浅滩暗礁轻易出现搁浅问题。

　　船体的上层结构设计充分考虑了单人或双人短程航行的使用需求，座舱区域做了内凹式挡水结构，航行时浪涌打上甲板后会顺着两侧的导水槽快速排出，不会在座舱区域积留影响乘员操作。桅杆的安装位置经过重心配平计算，位于船体纵向重心偏前12%的位置，配合三角帆的受风面积配比，在3-6级风的常见休闲航行风力区间内，不会出现过度的艏倾或艉倾，操舵时的舵效反馈更线性，新手操作时也不容易出现侧翻风险。帆装部分的索具固定点全部做了嵌入式加强结构，所有索具连接位置的船体内部都预埋了加强筋板，长期受拉力作用也不会出现船体层板开裂的问题，日常维护时只需要定期检查索具的张紧度，不需要频繁对船体固定结构做检修。

　　从设计思路上看，这款船型没有追求复杂的多帆结构，只保留了主帆与前帆的基础组合，帆面的操控索具全部集中在座舱两侧的操控位，乘员不需要移动位置就能完成升帆、调帆、收帆的全部操作，大幅降低了操作门槛，适配没有丰富帆船驾驶经验的普通体验用户。船体的外形尺寸控制在4.2米总长、1.6米型宽的范围内，这个尺寸边界既保证了双人乘坐时的座舱空间充足，又能适配普通小型拖车的装载要求，不需要办理特殊的超限运输手续，日常从存放点转运到水域岸边的过程非常便捷，不需要额外调用大型运输设备。

　　船体的材料适配层面，三维结构预留了玻璃钢层铺的厚度余量，船壳外层预留了胶衣层的施工空间，内部的加强筋位置也对应了手糊成型的工艺要求，生产时不需要额外修改结构就能直接开模制作。船艏位置做了防撞条的安装槽，停靠岸基时即使有轻微碰撞，也能通过防撞条缓冲冲击力，不会直接损伤船壳主体。船艉的结构预留了小型舷外机的安装位，在无风状态下可以加装3马力以内的小型动力装置，作为临时动力推进使用，不需要对船体结构做二次打孔改造，避免改造过程中破坏船体的水密性。

　　细节结构上，座舱内部的座椅下方预留了储物舱的空间，储物舱口做了一圈密封胶条的安装槽，关闭后可以实现基础的防水效果，能够存放随身物品、救生设备与小型维修工具，航行时不需要把物品堆放在座舱甲板上占用操作空间。舵叶的安装采用可上翻式结构，在浅水区航行时可以把舵叶向上翻起，避免舵叶触碰水底硬物出现断裂损坏，舵轴的连接位置做了耐磨衬套的安装空间，长期转动磨损后只需要更换衬套就能恢复舵系的操作精度，不需要整体更换舵系结构。稳向板的结构同样采用可升降设计，深水航行时放下稳向板提升抗横漂能力，浅水区航行时升起稳向板减少吃水深度，适配不同水域的航行需求。

　　整体结构的配重设计上，船底龙骨位置预留了压载舱的空间，可以根据使用需求灌注压载水或者放置固定压载块，调整船体的整体重心高度，在不同风力条件下都能保持合适的稳性高度，既不会因为稳性过高导致航行时颠簸感太强，也不会因为稳性不足增加侧翻风险。所有船体的拼接位置都在三维结构中做了止口设计，组装时可以快速定位对齐，粘接或者铆接后的结构强度更高，也能减少拼接缝隙的密封处理工作量，提升生产装配的效率。
