可调式T型手动攻丝扳手结构设计

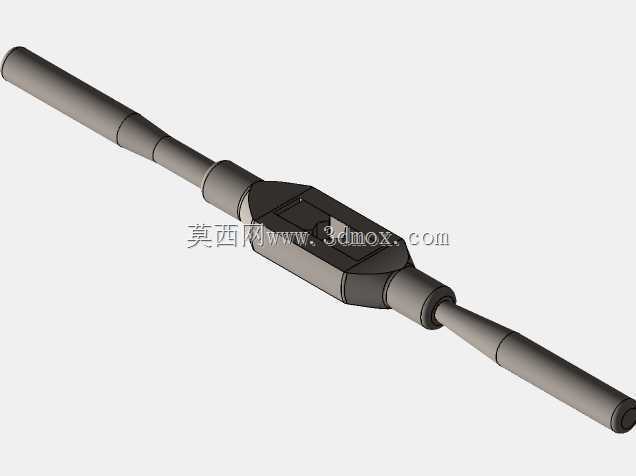

　　这款手动攻丝扳手是面向小批量螺纹加工、设备维保场景设计的手动工装，日常在机加工车间的钳工作业区、设备运维现场、五金装配工位都能见到它的使用场景，主要用来夹持不同规格的丝锥，完成内螺纹的手动攻制作业，尤其适合机床无法覆盖的大型工件局部攻丝、现场设备维修补攻螺纹、小批量试制件的螺纹加工场景，能避免机动攻丝带来的螺纹烂牙、丝锥折断等问题，操作时的力反馈更直接，作业人员可根据材质硬度实时调整施力节奏。从结构设计来看，整体采用T型布局，中间的夹持主体为框架式可调结构，内置可滑移的夹块，夹块的V型定位槽可适配不同柄径的丝锥，通过顶部的锁紧旋钮调整夹持范围，无需额外更换夹头就能覆盖常用的M3到M12规格丝锥，夹块表面做了防滑齿纹处理，

　　攻丝过程中不会出现丝锥打滑、跟转的问题，锁紧旋钮的滚花设计方便戴劳保手套操作，不需要额外借助扳手就能完成锁紧动作。两侧的手柄为可拆卸式圆柱结构，手柄表面做了网纹滚花处理，增大握持摩擦力，作业时可根据攻丝的扭矩需求调整握持位置，加工小规格螺纹时握在靠近主体的位置，控制转动精度避免丝锥折断，加工大规格螺纹时握在手柄末端，增大力臂降低施力强度，手柄与主体的连接采用过盈配合加定位销的结构，长期承受扭转力也不会出现松动脱落的问题。从安装边界与尺寸适配来看，这款扳手的主体宽度控制在60mm以内，整体长度在手柄完全展开时为280mm，可在最小100mm的操作空间内完成转动作业，针对深孔攻丝场景，夹持端的中心通孔可让丝锥柄部完全穿过，

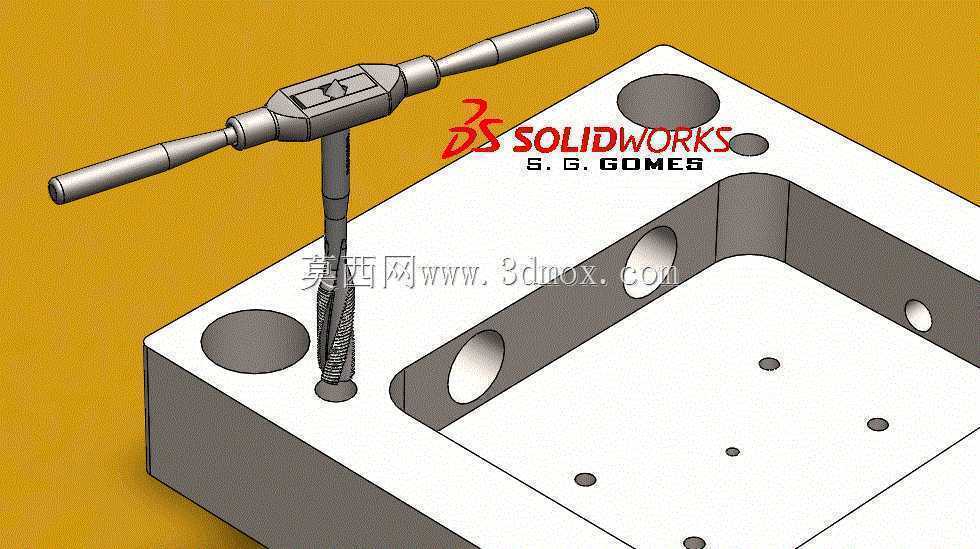

　　不会因为丝锥柄长限制攻丝深度，适配最长100mm的标准机用、手用丝锥。设计过程中重点考虑了受力均匀性，主体框架采用45号钢调质处理，硬度控制在HRC28-32，既保证足够的抗扭强度，又不会因为硬度过高导致丝锥崩断时损伤扳手本身，两侧手柄采用45号钢表面镀铬处理，兼顾防锈性能与握持手感，整体重量控制在350g左右，长时间手持作业不会产生明显的疲劳感。实际使用时，作业人员先根据待加工螺纹的规格选择对应丝锥，将丝锥方柄卡入扳手的夹持定位槽，调整锁紧旋钮夹紧丝锥，对准预制的底孔保持垂直，均匀转动两侧手柄施加向下的进给力，每转动半圈反转四分之一圈切断切屑，针对不同材质的工件，可通过调整握持位置控制攻丝扭矩，加工铝件、

　　塑料等软质材料时减小进给压力，加工钢件、不锈钢等硬质材料时可配合切削液使用，降低丝锥磨损。这款扳手的结构没有复杂的传动部件，后期维护也十分简便，定期在锁紧旋钮的螺纹处、夹块滑移面涂抹少量润滑脂即可，长期使用后如果夹块齿纹磨损，只需拆开主体更换夹块就能继续使用，不需要整体报废，相比固定式的丝锥扳手，可调式的结构大幅降低了工具采购成本，一套就能覆盖绝大多数常规手动攻丝的需求，在没有机动攻丝设备的户外作业、设备抢修场景下，是螺纹加工作业必不可少的手动工装。
