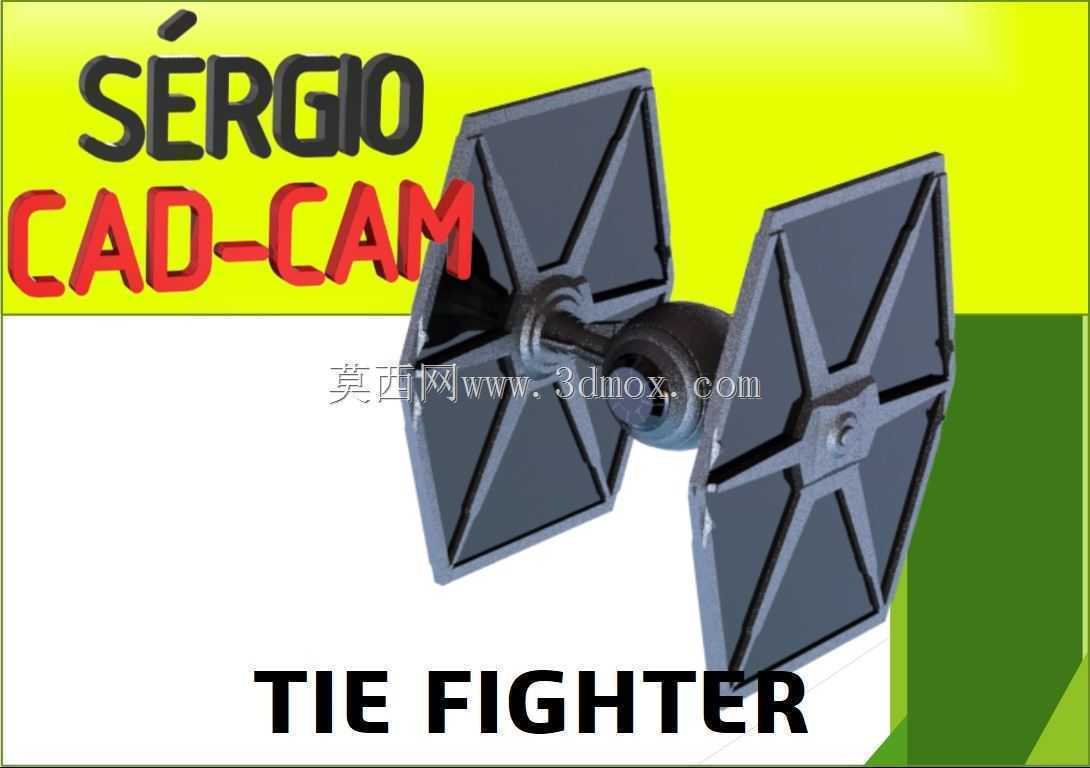

星球大战TIE战斗机科幻载具结构设计

　　这款TIE战斗机的三维结构设计，核心围绕科幻影视道具落地、主题展陈装置搭建、文创衍生产品开发三类实际应用场景展开，区别于真实航空飞行器的气动设计逻辑，其结构设计优先还原IP视觉辨识度，同时兼顾不同应用场景下的结构强度与装配可行性。从实际用途来看，面向影视实拍的道具版本，结构设计预留了内部特效装置、威亚挂载点的安装空间，外壳采用分块拼接结构，方便现场拆装运输与局部损坏替换；面向主题乐园的大型展陈版本，主体支撑结构采用型钢骨架做内部承力，外部蒙皮分块设计适配现场吊装拼接，底部预留与地面基座的固定安装接口，可承受户外长期放置的风载与游客接触载荷；面向比例手办开发的版本，结构设计重点优化分模线位置，减少后期表面处理工作量，同时预留活动关节的装配间隙，满足可动版本的把玩需求。

　　设计思路上，首先锚定TIE战斗机最核心的识别特征：两侧正六边形太阳能板机翼、中央球形驾驶舱的比例关系，建模过程中先搭建整体骨架控制线，确定机翼与驾驶舱的连接角度、机翼面板的加强筋分布位置，再逐步细化局部结构。中央球形驾驶舱部分，并非完整封闭球体，而是预留了舷窗开口、后部引擎喷口的安装位，驾驶舱与两侧机翼的连接臂采用等截面流线造型，内部预留走线空间，适配灯光特效版本的线路布设需求。两侧六边形机翼的结构，采用外框加内部辐条的支撑形式，外框做圆角过渡避免应力集中，辐条沿六边形中心放射状分布，既还原原作的视觉特征，也能为机翼面板提供足够的结构支撑，避免大尺寸薄板结构出现形变。

　　外形尺寸与安装边界方面，按照常用的1:12比例缩放版本测算，整机翼展控制在720mm左右，机身总长度（不含引擎喷口突出部分）为480mm，驾驶舱球体最大直径260mm，连接臂截面尺寸为35mm×50mm，机翼外框截面尺寸20mm×30mm，该尺寸下的模型既适合桌面摆放展示，也适配常规3D打印设备的成型幅面，无需拆分过大部件即可完成打印制作。如果是1:1等比例的展陈版本，整机翼展达到6.4m，机身总长度4.2m，驾驶舱球体直径2.3m，内部支撑骨架采用40mm×40mm方管焊接成型，机翼蒙皮采用1.5mm厚玻璃钢材质，单块机翼重量控制在45kg以内，适配现场人工辅助吊装的作业条件，底部安装基座的固定孔位间距设置为1.2m×1.2m，匹配常规户外展陈的混凝土基座预埋螺栓规格。

　　结构细节处理上，机翼表面的格栅结构做了0.8mm的凸起高度，既保证视觉上的层次感，也避免凸起过高在搬运过程中出现磕碰断裂；驾驶舱舷窗部分采用内嵌式安装结构，预留2mm的粘接台阶，方便后期安装透明亚克力材质的窗片；引擎喷口部分做了分层的格栅设计，内部预留风扇与灯光模块的安装空间，可实现发光与喷雾的特效效果；所有部件的连接位置均设计了定位止口，装配时无需额外调整即可保证对齐精度，减少装配调试的工作量。针对不同的加工工艺，模型也做了对应的结构优化：面向3D打印的版本，所有悬空结构均添加了45度以内的自支撑角度，减少打印支撑材料的消耗，同时降低后期打磨的工作量；面向注塑量产的版本，所有壁厚控制在1.8mm-2.2mm之间，避免出现缩痕与填充不足的问题，加强筋厚度设置为壁厚的0.6倍，同时添加必要的脱模斜度，适配注塑模具的开模需求；面向钣金加工的大型展陈版本，所有曲面均做了可展开处理，方便钣金下料与折弯成型，减少曲面敲制的工作量。
