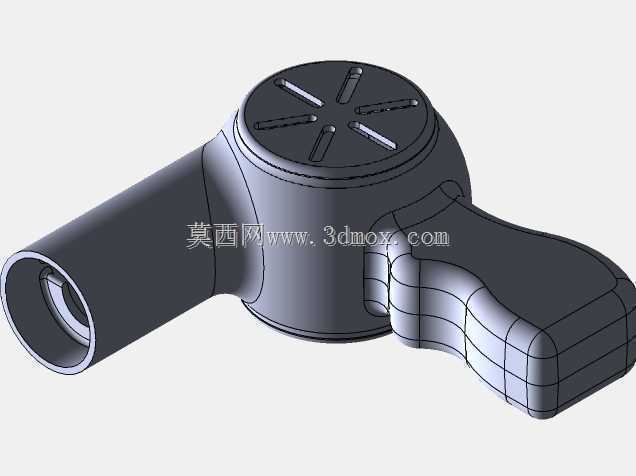

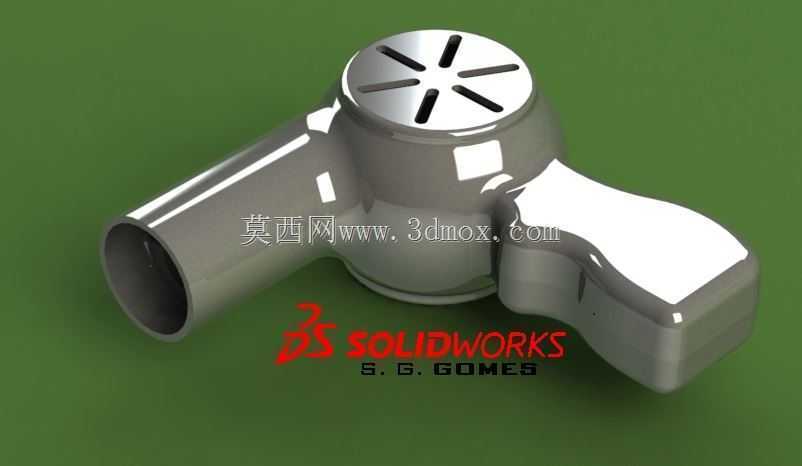

手持便携吹风机外观结构三维设计

　　日常家用及美发场景中，手持吹风机是高频使用的小型流体类家电产品，本次呈现的结构方案围绕握持手感、出风效率、部件装配逻辑做了完整的三维结构表达。从实际使用场景出发，产品整体采用T型布局，风筒轴线与握持手柄呈近似120度夹角，该角度匹配普通人手持操作时的腕部自然姿态，长时间举持吹发时可降低腕部扭转负荷，避免长时间操作产生的肌肉酸胀。风筒主体为等径直筒结构，进风端设置六组放射状条形进风格栅，格栅间隙控制在3mm以内，既保证进风通流面积满足风机风量需求，又能阻挡发丝、大颗粒杂物进入风筒内部触碰高速旋转的风轮，降低异物卡滞的故障概率。风筒内壁做了顺滑过渡的导流曲面，从进风端到出风端的通流截面平滑收窄，可减少气流在筒内的湍流损耗，

　　提升出风风速的均匀性，避免出风端出现局部紊流导致的吹发散乱问题。握持手柄部分采用符合人体工学的弧面收腰设计，手柄截面为类椭圆形态，长轴方向贴合手掌握持时的指腹弯曲弧度，手柄与风筒衔接位置做了大圆角过渡，既消除注塑生产时的应力集中点，也避免握持时棱角硌手的问题。手柄内部预留了电机安装位、控制电路板仓以及电源线走线空间，各安装位之间设置了定位筋条，装配时可直接将部件沿筋条推入到位，无需额外做对位调整，能有效提升产线装配效率。从安装边界来看，风筒外径控制在58mm，整体长度185mm，手柄长度120mm，最宽处直径42mm，整体尺寸适配常规家用收纳场景，可放入普通抽屉、卫浴置物架的预留空间，不会占用过多收纳位置。

　　结构设计时充分考虑了注塑生产的工艺要求，所有外壳壁厚统一控制在2.2mm，筋条厚度不超过壁厚的60%，避免注塑成型时出现缩痕、翘曲等外观缺陷；外壳拼接位置采用卡扣加超声焊的连接方式，既保证外壳拼接缝隙均匀可控，也能提升整机的结构强度，日常使用中不慎跌落时不易出现外壳开裂、拼接处脱开的问题。进风格栅的筋条做了0.5mm的脱模斜度，方便模具开模时顺利顶出，减少生产时的脱模卡滞风险。出风端内壁预留了风嘴安装的卡位结构，可适配集风嘴、散风嘴等不同功能附件，满足直发造型、卷发烘干等差异化使用需求。手柄底部设置了电源线防弯折护套，护套采用软胶材质，可承受上万次弯折而不出现线皮破损，提升产品的使用寿命。整机的重心落在手柄靠近风筒衔接的位置，

　　手持时整机重量分布均衡，不会出现头重脚轻的握持感，操作时手腕无需额外施加平衡力来抵消风筒端的重量，进一步提升长时间使用的舒适度。从流体性能的设计逻辑来看，进风格栅的放射状排布可引导气流沿风机轴向顺畅进入风筒，减少进气端的气流涡流噪音，配合风筒内壁的导流曲面，整机工作时的气流噪音可控制在合理区间，避免使用时产生过大的噪声干扰。电机安装位周围设置了减震筋条，可缓冲电机高速运转时产生的振动，避免振动传递到外壳产生共振异响，同时也能降低手柄处的振动感，提升握持使用的触感体验。
