数码宝贝甲虫兽卡通形象三维结构设计

　　本次完成的甲虫兽三维结构设计，核心面向动漫衍生手办开发、IP主题展陈装置制作、潮玩产品量产前的结构验证场景，区别于常规纯外观渲染类模型，整个建模过程从结构可实现性出发，兼顾不同应用场景下的落地需求。做这类拟人化昆虫类卡通形象的结构设计，首先要平衡原作形象辨识度和实体化后的结构合理性，不能完全照搬二维设定的夸张比例，否则后续不管是3D打印打样、还是开模注塑量产，都会出现壁厚不均、支撑位缺失、重心偏移等实际工程问题。

　　从外形尺寸与安装边界来看，模型整体按照1:10比例的手办常规尺寸做基准约束，整体高度控制在120mm范围内，主体最大宽度为95mm，前后纵深为110mm，所有外凸结构比如头部触角、肢体末端尖刺、背部凸起角结构，都做了0.5mm的圆角过渡处理，避免实体化后出现锐边易断的问题；如果是用于展陈级的大尺寸装置，所有特征都保留了参数化关联，可以直接等比例缩放至1.2m-1.8m的展示尺寸，缩放过程中不会出现特征变形、曲面破面的问题，底部预留了M6标准螺纹孔位，可直接适配常规展陈台的固定支架安装，不需要二次做结构补全。

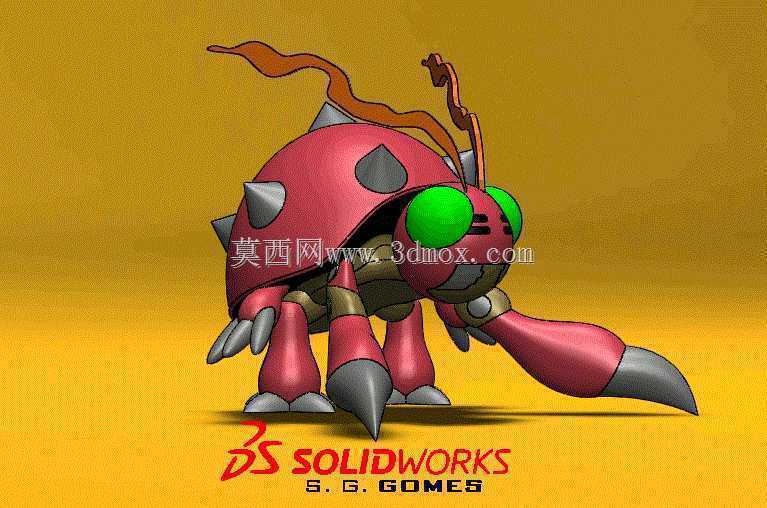

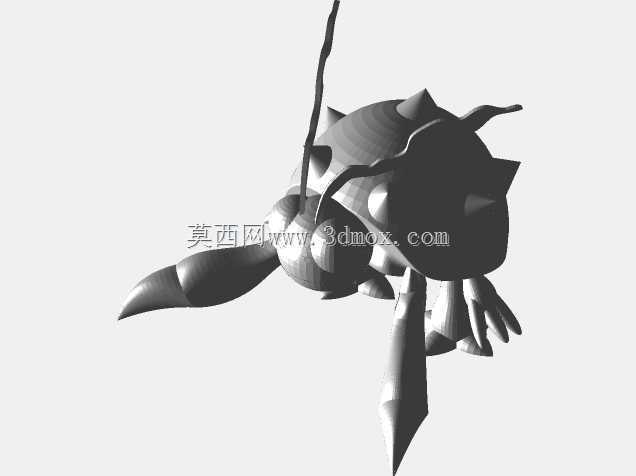

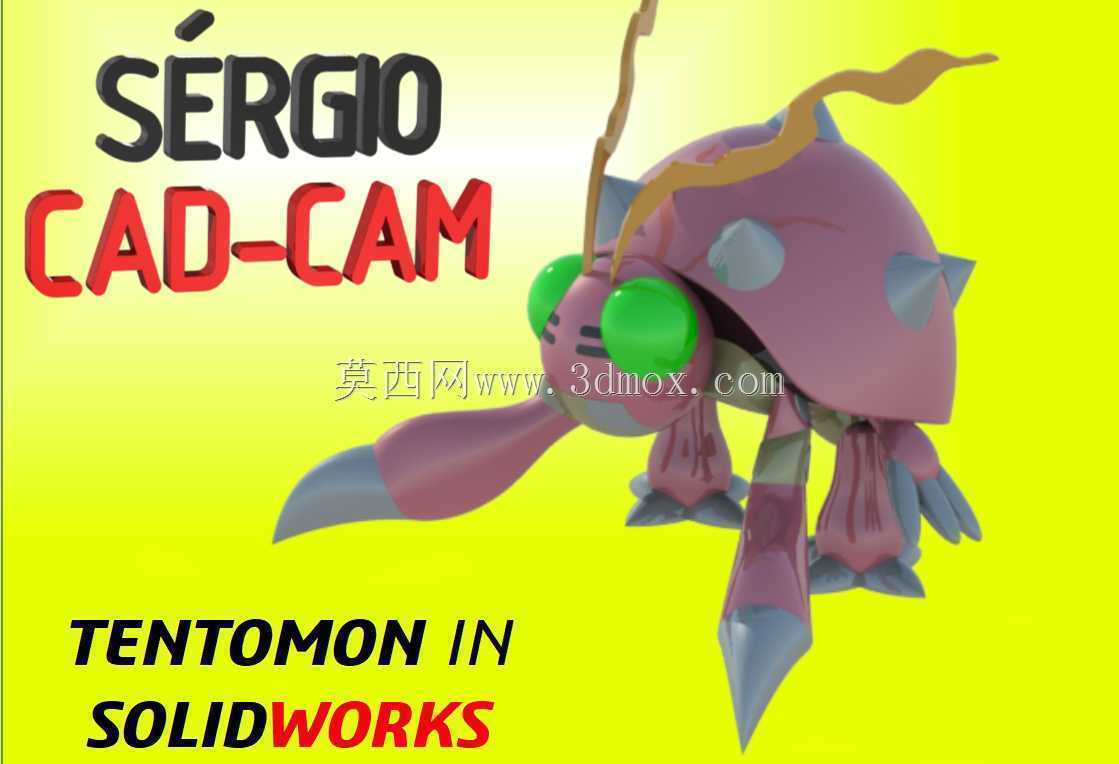

　　设计思路上，先拆解原作形象的核心识别点：占头部比例近40%的圆形绿色复眼、头部上方两根弯曲的感知触角、背部带浅紫色凸起的硬质甲壳、分节的三对步足、前肢特化的镰刀状挖掘结构，这些特征在建模时优先做曲面曲率连续处理，保证不同角度观察时的轮廓还原度。结构分层上，将整个模型拆分为头部组件、躯干甲壳组件、肢体组件三个可拆分模块，模块之间预留0.2mm的装配间隙，既可以满足手办产品分件喷涂的工艺需求，也能在大尺寸展陈制作时，拆分后方便运输和现场组装，避免整体结构过大导致的运输磕碰损坏。

　　产品功能特性层面，针对不同应用场景做了对应的结构预留：面向FDM3D打印场景，所有悬空结构的倾斜角度都控制在45度以上，减少打印过程中支撑材料的使用量，内壁厚度统一设置为2mm，填充密度适配20%的常规打印参数即可保证结构强度；面向树脂打印做精细手办的场景，所有表面纹理比如肢体上的褶皱、甲壳表面的哑光质感分区，都做了0.1mm深度的纹理蚀刻，打印后不需要二次雕刻就能还原细节；面向注塑量产的潮玩场景，所有分件都做了拔模斜度校验，拔模角度不小于1.5度，避免开模时出现粘模、拉伤的问题，卡扣位置的结构强度做了受力仿真验证，反复拆装100次以上不会出现卡扣断裂的情况。

　　实际落地过程中，这类卡通IP形象的三维结构设计，最容易出现的问题是为了还原外观忽略结构重心，本次建模时特意将整体重心控制在底部支撑面的中心范围内，三对步足的触地位置做了共面校验，不管是小尺寸手办放置在平面上，还是大尺寸展陈装置固定在台面上，都不会出现倾斜倾倒的问题。复眼位置做了独立的分件设计，可以单独采用透明绿色PC材质制作，内部预留了LED灯珠的安装位，供电线路可以从躯干内部的中空走线槽引到底部，不需要在外观表面走明线，满足发光版手办或者带灯光效果的展陈装置需求。背部甲壳的开合结构做了铰接位预留，铰接轴采用标准1.5mm直径的金属轴即可装配，开合角度控制在30度范围内，既还原设定中甲壳可张开的细节，也不会因为开合角度过大导致铰接位结构失效。

　　从行业应用的实际需求来看，这类动漫IP衍生的三维结构，除了手办和展陈用途，还可以适配主题乐园的互动装置、文创周边的衍生品开发、儿童科普类的昆虫认知教具等场景，建模时所有特征都没有做非必要的细碎结构，保证后续做表面处理比如喷漆、移印、水贴的时候，有足够的平面区域承载标识图案，肢体关节位置如果需要做可动结构，也预留了标准关节轴的安装空间，不需要对原有模型做大幅度修改就能适配可动手办的开发需求。整个模型的曲面都做了G2连续校验，表面没有收敛点、没有碎面，导入到各类渲染软件或者CAM加工软件中，不会出现破面、法线翻转的问题，能直接对接后续的加工生产环节，减少结构工程师二次修模的工作量。
