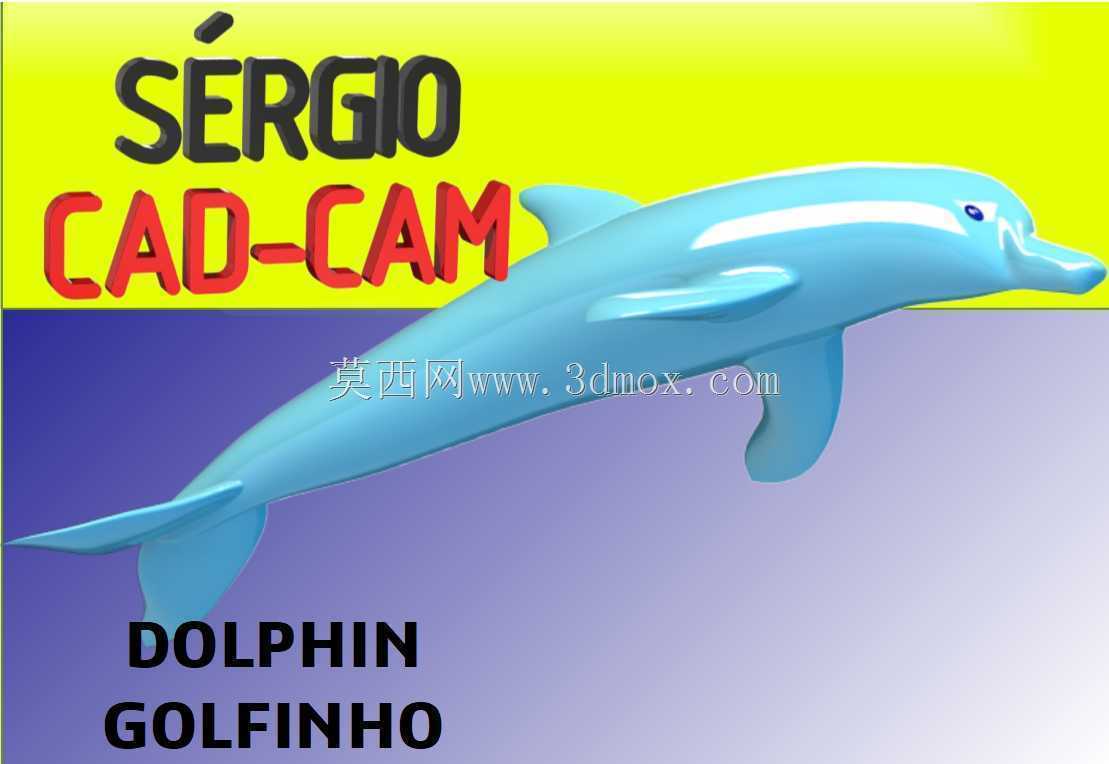

仿生海豚造型三维结构设计作品

　　这款仿生海豚的曲面结构设计，最初的需求来自文旅展陈设备的互动展品开发，后续也可适配水下仿生探测装置的外形验证、科普教具的结构打样等场景。从实际工程落地的角度看，这类仿生曲面结构的核心难点在于生物外形的工程化转译，不能完全照搬生物形态的自由曲面，需要兼顾后续外壳开模、内部元器件排布、运动机构安装的实际边界。

　　设计过程中首先对海豚的躯体比例做了工程化调整，将真实海豚的躯体流线做了曲率连续优化，头部吻突的圆弧过渡做了0.8mm的圆角收敛处理，避免曲面加工时出现曲率突变导致的刀路断差；背鳍、胸鳍与尾鳍的连接位置，没有采用生物形态的薄边收尾，而是预留了2mm的安装壁厚，方便后续与主体躯壳做卡扣或者超声焊接固定，同时也能满足3D打印或者注塑成型的最小壁厚要求，避免薄壁位置出现填充不足或者翘曲变形的问题。

　　躯体的主曲面采用G2连续的曲率过渡，从头部最大截面位置到尾柄处的截面收缩比控制在3.2:1，这个比例既保留了海豚躯体的流线视觉特征，也能在内部预留足够的腔体空间，不管是放置科普展品的发光模块、音效模块，还是水下探测版本的电池、控制板、驱动舵机，都能有充足的安装余量，不需要额外破坏外曲面做凸起结构。躯体腹面预留了平面安装基准，这个基准面的平面度公差控制在0.2mm以内，方便后续做内部支架的定位安装，也能适配展陈台的固定座安装需求，不需要额外设计复杂的夹持结构。

　　鳍肢的结构设计做了分体式处理，胸鳍、背鳍、尾鳍都设计了独立的安装定位柱，定位柱的直径设置为4mm，插入主体躯壳对应的定位孔后，可以通过胶水粘接或者热熔固定，既方便分色喷涂处理，也能在运输过程中出现鳍肢损坏时单独更换，不需要整体更换整个外壳。尾鳍的摆动连接位置预留了直径8mm的轴孔，适配常规的微型舵机输出轴，如果是做动态版本的仿生海豚，可以直接将舵机轴插入该孔位，不需要额外对尾鳍结构做二次加工，静态展陈版本则可以直接用定位柱固定，保持尾鳍的水平姿态即可。

　　从安装边界来看，整个海豚模型的最大外轮廓尺寸控制在长度320mm、最大直径110mm、背鳍最高点高度135mm的范围内，这个尺寸既不会因为过大导致展陈空间占用过多，也不会因为过小导致内部元器件排布困难，常规的桌面级FDM3D打印机可以直接整体打印躯干部位，鳍肢部分可以单独打印后组装，不需要做拆分支撑的额外处理。外曲面的所有凸起位置都做了最小1mm的圆角处理，没有尖锐棱角，符合科普教具、文旅展品的安全要求，避免观众或者学生触碰时出现划伤风险。

　　在曲面建模的细节处理上，海豚的眼部位置做了内凹0.5mm的沉台，方便后续粘贴亚克力材质的仿真眼珠，不需要额外做定位结构；躯体表面没有做多余的纹理刻画，保留光滑曲面的基础形态，后续如果需要做皮肤纹理的效果，可以通过表面晒纹或者水转印工艺实现，基础模型的光滑曲面也能降低模具加工的抛光成本。躯体的合模线设置在腹面的安装基准面位置，合模线的错位公差控制在0.1mm以内，后续注塑生产时可以直接在基准面位置做飞边处理，不会影响外曲面的视觉完整性。

　　这类仿生结构的设计逻辑，本质上是在生物形态还原和工程可制造性之间找平衡，既不能为了追求外形完全复刻生物形态导致结构无法加工、安装，也不能为了方便加工把仿生形态做得过于生硬失去辨识度。这款海豚结构在调整曲率的时候，反复核对了水动力流线的截面变化，即使后续用作小型水下仿生机器人的外壳，也能在低速游动时降低水流阻力，不会因为曲面的突兀转折产生多余的紊流。内部腔体的筋位设计也做了预留，沿着躯体内壁每隔20mm设置一条宽度2mm、高度3mm的加强筋，既可以提升外壳的结构强度，避免薄壁壳体受挤压出现凹陷，也能作为内部元器件安装的固定位，方便用扎带或者螺丝固定控制板、电池等部件，不需要额外设计独立的内部支架，减少整体的零件数量。
