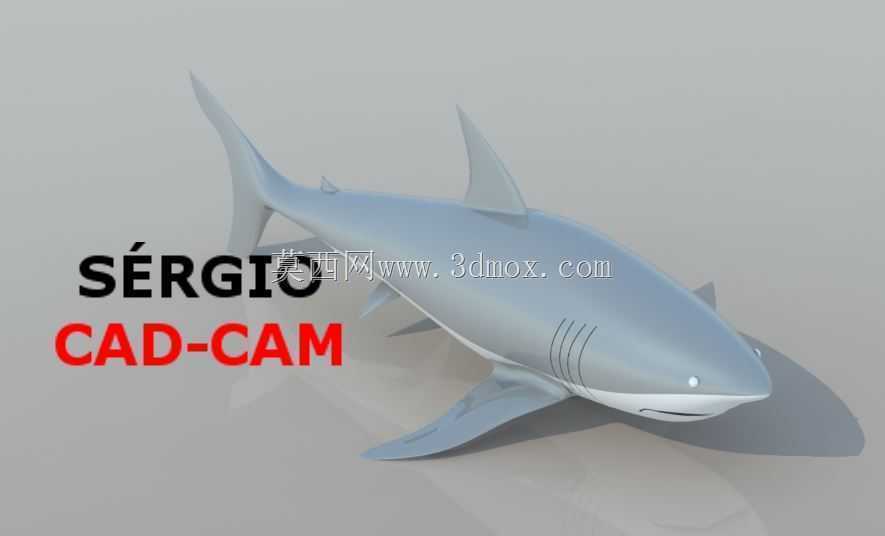

高仿真海洋生物大白鲨外观结构三维数模

　　这款大白鲨三维数模的构建，最初的需求锚点来自海洋主题展陈装备的配套开发，在海洋馆沉浸式展区、科普教育互动装置、水下仿生探测设备的外形验证环节，这类高还原度的生物外形模型能大幅缩短概念验证的周期。不同于常规工业设备的结构建模，生物类模型的曲面构建逻辑需要兼顾形态还原度与后续加工的适配性，建模过程中首先对大白鲨的躯体流线做了分层处理：头部区域的吻部弧度、鳃裂的凹陷深度、眼位的相对坐标都参考了实体生物测量数据做曲率约束，避免曲面出现不合理的拐点，保证后续如果做玻璃钢翻模、3D打印实体时，不会出现壁厚不均或者曲面脱模斜度不足的问题。从躯体的功能分区来看，模型完整还原了大白鲨的运动附属结构：第一背鳍、第二背鳍、胸鳍、腹鳍、

　　尾鳍的相对位置与展弦比都做了参数化约束，尾鳍的上叶延长比例、胸鳍的前缘后掠角度都匹配真实生物的水动力特性，在做水下仿生机器人外形验证时，可以直接基于该模型提取曲面做流场仿真，不需要再额外调整鳍部的外形参数。躯体表面的细节处理上，模型做了侧线沟的微结构凹陷、盾鳞的排布纹理预留，在做高精度展陈模型制作时，可以直接基于曲面做纹理映射，不需要重新雕刻表面细节；同时模型的躯体分模线做了隐性处理，沿着鳃裂后缘、腹鳍根部的自然结构线设置拆分边界，后续做实体拆分加工时，分模痕迹可以和生物本身的结构纹理重合，降低后期表面处理的工作量。从安装边界的适配角度，模型的腹鳍内侧、躯体腹部预留了标准的安装接口平面，接口平面的平面度公差在建模时做了约束，

　　适配常规的M6、M8规格的紧固件安装，不管是搭配展陈支架做静态展示，还是搭载水下动力舱做动态仿生测试，都不需要额外对躯体曲面做破坏性修改。模型的整体尺寸做了参数化关联，吻部到尾鳍末端的总长、躯体最大直径、各鳍的展长都可以通过参数表快速调整，适配1:20的桌面科普模型、1:1的场馆展陈模型、1:5的水下探测平台等不同场景的尺寸需求，调整尺寸时曲面的G2连续性不会被破坏，不会出现曲面破面或者曲率突变的问题。在实际项目应用中，这款模型已经在多个海洋主题的商业展陈项目中作为基础数模使用，相比从零开始雕刻生物模型，基于该参数化模型调整的效率能提升60%以上，同时因为建模时已经考虑了加工工艺的约束，后续出工程图、

　　拆分工序的环节也能减少很多曲面修复的工作量。针对科普教育场景的需求，模型的内部做了空腔预留，可以直接在空腔内嵌入发声模块、灯光模块，不需要重新做内部结构的布尔运算，空腔的壁厚均匀控制在4mm，匹配常规的树脂、玻璃钢加工的壁厚要求，不会出现局部壁厚过薄导致的加工变形问题。针对水下仿生设备的研发场景，模型的躯体曲面做了水动力优化验证，躯体的最大截面位置位于吻部后三分之一处，符合水生生物的低阻流线特性，直接提取曲面导入流场仿真软件时，曲面的封闭性完好，不需要做几何修复就能直接划分网格，大幅缩短仿真前处理的时间。
