星球大战BB-9E球形机器人结构设计

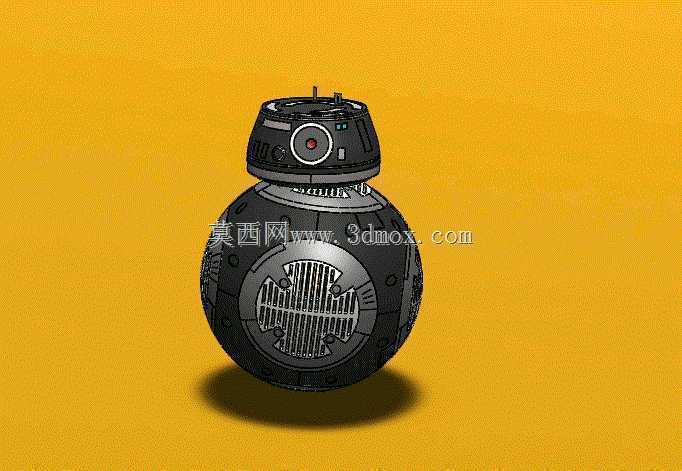

　　这款球形滚动机器人的结构设计，核心围绕全向移动的运动特性展开，主体分为上下两个功能舱段，下部为球形滚动主舱，上部为独立回转的传感头舱，两舱段之间通过回转支承结构连接，可实现上部传感模块相对下部滚动主体的360度独立旋转，保证运动过程中传感单元始终朝向目标方位。下部球形舱作为整机的移动与承载核心，内部集成配重块、驱动轮组、动力模块与控制单元，驱动轮采用对称布置的双差速轮结构，轮面贴合球形舱内壁，通过差速转动实现球体的全向滚动，配重块布置在球形舱底部偏下位置，将整机重心控制在球体几何中心下方，保证静止与运动过程中的自稳特性，避免出现侧翻或姿态失稳问题，球形外壳采用分瓣拼接结构，每瓣壳体之间通过卡扣与密封胶条连接，既保证外壳的结构强度，

　　也方便内部组件的装配与后期维护，壳体表面预留有散热格栅开孔，对应内部动力模块的散热位置，保证长时间运行时内部热量可顺利散出。上部传感头舱为非对称截球形结构，侧面布置主视觉传感单元，传感单元外圈设置环形状态指示灯带，头舱顶部预留多组扩展传感安装位，可根据实际使用需求加装红外测距、声音采集等功能模块，头舱与下部球体连接的回转支承内置导电滑环，避免上下舱段相对旋转时出现线路缠绕问题，保证电力与信号的稳定传输。从实际应用场景来看，这类球形移动结构的机器人，可适配影视道具展示、科技馆互动展项、狭小空间巡检等场景，球形外壳的无棱角特性，使其在移动过程中不会对周边人员或物体造成磕碰损伤，适合在人流密集的展示场景中使用，

　　全向移动的特性也让其可以在狭窄通道内灵活转向，无需预留大半径的转弯空间。设计过程中需要重点控制上下舱段的重量配比，上部头舱的重量需控制在整机重量的15%以内，避免重心上移导致滚动稳定性下降，下部球形舱的驱动轮与内壁的接触压力需要通过弹簧预紧结构调节，压力过大会增大滚动阻力，压力过小则会出现轮组打滑，影响移动控制精度。整机的外形边界以球形舱的直径为最大轮廓尺寸，上部头舱的直径小于下部球体直径，保证滚动过程中上部头舱不会与地面或周边障碍物发生剐蹭，所有外部突出结构均做圆角处理，避免突出结构在滚动过程中发生碰撞损坏。内部走线全部采用沿壳体内壁布置的方式，通过线卡固定，避免运动过程中线路与内部运动部件发生干涉，动力模块采用可快拆的安装结构，

　　无需完全拆解球形外壳即可完成动力源的更换，适配长时间连续展示的使用需求。传感头舱的转动采用独立的微型伺服驱动，可实现精准的角度定位，定位精度控制在1度以内，配合主视觉单元可实现对移动目标的稳定追踪，头舱外壳采用与下部球体一致的材质，表面做哑光处理，避免灯光照射时产生反光影响视觉传感单元的工作效果。在结构强度校核方面，球形壳体需要承受1.2倍整机重量的冲击载荷，对应移动过程中遇到小高度障碍物时的冲击工况，壳体拼接位置的卡扣强度需要满足多次拆装后无塑性变形，回转支承的径向与轴向跳动量控制在0.2mm以内，保证头舱旋转过程中的稳定性，不会出现晃动或卡顿问题。
