星球大战BB-8球形机器人结构设计

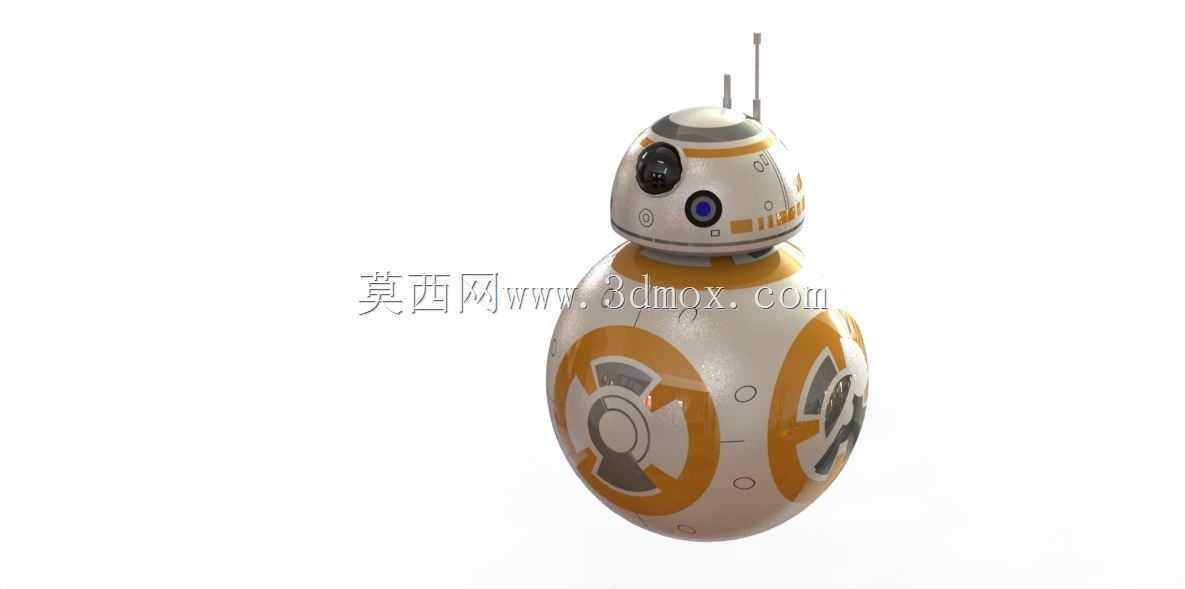

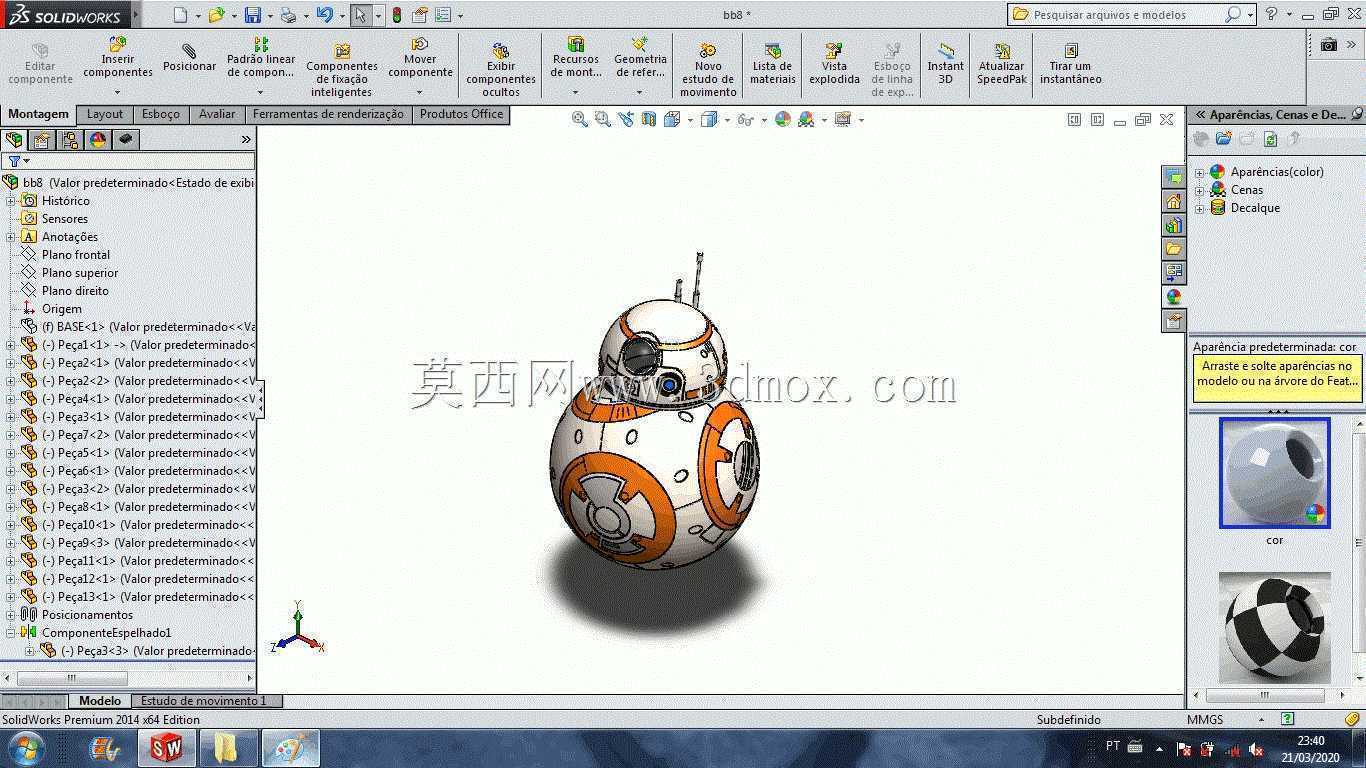

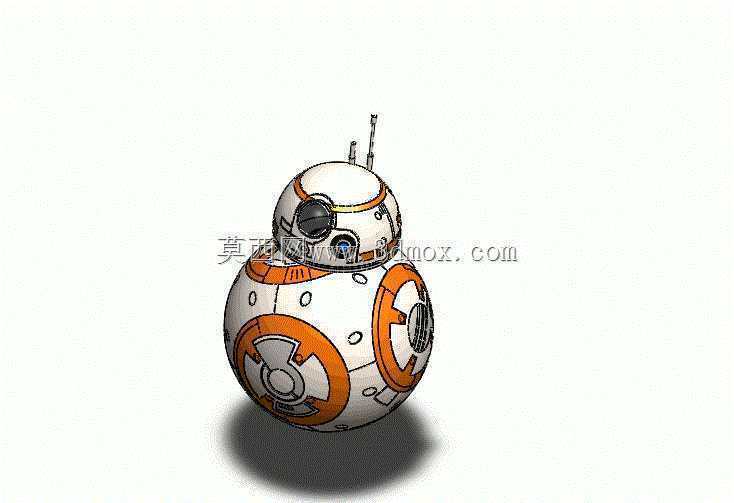

　　这款BB-8球形机器人的三维结构设计，最初的落地场景锚定在影视主题展陈交互、IP衍生周边开发以及科普类机器人教学演示三个核心方向，区别于工业场景下的重载作业机器人，它的结构设计全程围绕轻量化、运动灵活性以及外观还原度三个核心指标展开，没有冗余的工业防护结构，所有部件的排布都优先服务于球形滚动的运动逻辑。从整体结构拆分来看，它采用上下分体式的球形布局，下半部分是直径占整体高度七成的主滚动球体，上半部分是偏心安装的半球形头部，这种布局完全区别于传统轮式、履带式机器人的底盘结构，运动过程中主球体承担全部的行走与转向功能，头部则通过内部的磁吸附或者偏心配重结构始终保持在球体顶部的相对位置，不会随着球体的滚动发生偏转，

　　这也是设计过程中最核心的结构难点。在内部结构的排布上，主球体内部需要容纳驱动轮组、配重块、电源模块以及控制主板，驱动部分采用两个正交布置的驱动轮直接贴合球体内壁，通过两个轮子的差速转动实现球体的全向移动，不需要额外的转向机构，这种设计能最大化利用球体内部的有限空间，同时减少传动环节的能量损耗；配重块的安装位置需要经过反复的重心校核，确保球体静止状态下的重心始终处于球心正下方，避免静止时出现非预期的滚动，同时运动过程中配重的偏移量要和驱动轮的输出扭矩匹配，防止出现爬坡打滑或者急停侧翻的问题。头部结构的设计重点在于姿态保持机构，早期方案曾考虑机械连杆连接头部和主球体内的支架，但这种方案会在球体表面留下明显的连接缝隙，破坏外观的整体性，

　　最终采用的是磁吸附配合万向随动结构，主球体顶部内置可随头部同步转动的磁吸模块，头部内部设置对应的磁吸件与姿态传感器，不管球体往哪个方向滚动，磁吸模块都能实时调整位置，保证头部始终保持正向姿态，同时头部表面的天线、光学传感器开孔的位置都严格匹配影视设定的比例，开孔边缘做了0.2mm的倒角处理，避免后期3D打印或者注塑开模的时候出现飞边缺陷。从安装边界的尺寸来看，整体成品的高度控制在220mm左右，主球体直径为180mm，头部半球的直径为100mm，所有内部零部件的安装公差控制在±0.1mm，驱动轮和球体内壁的贴合间隙预留0.3mm，既不会因为间隙过大出现打滑，也不会因为间隙过小导致转动卡滞；外壳部分采用分块拼接的结构，

　　主球体沿赤道线拆分为两个半球壳，表面的橙色装饰块采用独立的嵌件结构，不需要后期额外的喷涂上色，拼接缝的位置全部隐藏在装饰块的边缘，从外观上看不到明显的拼接痕迹。在实际应用场景中，如果用于展陈交互，只需要在内部增加蓝牙通讯模块和语音交互模块，就能实现遥控移动、语音应答的功能，外壳采用光敏树脂3D打印之后做抛光喷涂处理，就能达到影视级的外观效果；如果用于教学演示，可以将外壳做成半透明的样式，直接展示内部的差速驱动结构和偏心配重原理，帮助学习者理解球形机器人的运动逻辑；如果用于衍生周边量产，所有的结构壁厚都控制在1.5mm-2mm之间，既满足注塑成型的工艺要求，也能控制整体的重量，配合小型的减速电机就能实现稳定的运动效果。设计过程中还特意考虑了维护的便捷性，主球体的两个半球壳采用卡扣连接，不需要额外的螺丝固定，拆开之后就能直接更换内部的电池或者维修驱动模块，头部的磁吸结构也采用模块化设计，直接拔下就能更换头部的装饰件或者传感器模块，不需要拆解整个球体。另外，结构校核阶段重点验证了球体滚动过程中的内部线缆走线问题，所有连接头部和主球体内部电路的线缆都预留了足够的转动余量，采用螺旋状的走线方式，避免球体连续转动的时候出现线缆缠绕扯断的问题，驱动轮的材质选用硅胶材质，和ABS或者树脂材质的球体内壁接触的时候有足够的摩擦力，同时不会因为长期摩擦刮花内壁影响转动顺畅度。
