海绵宝宝痞老板操纵杆创意摆件结构设计

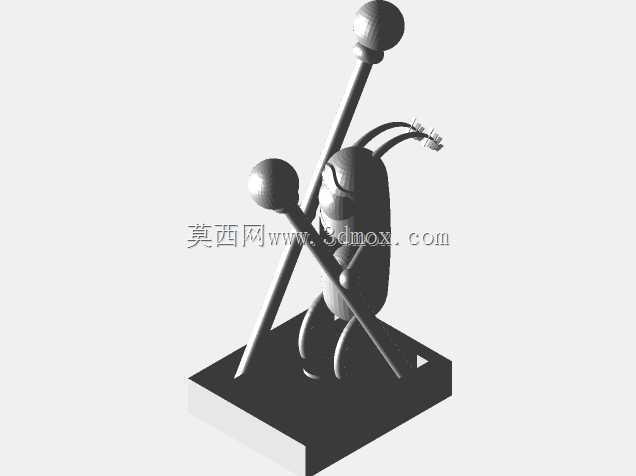

　　本次设计的创意操纵杆摆件，核心参考经典卡通IP中痞老板的角色形象，将卡通角色与工业操纵杆结构做融合设计，可应用于潮玩手办展示、桌面创意装饰、主题场景陈列等场景，也可作为机械结构科普的趣味展示载体，让受众直观理解操纵杆的杠杆传动逻辑。从实际功能特性来看，该结构保留了操纵杆的基础摆动逻辑，两根操纵杆可绕底座的铰接点做一定角度的俯仰摆动，杆身顶端的球形握头做了圆润化处理，避免尖锐棱角带来的磕碰风险，角色本体固定在操纵杆的活动支架上，随操纵杆的摆动同步产生姿态变化，还原卡通剧情里痞老板操控设备的趣味画面。设计过程中首先确定底座的安装边界，底座采用矩形平板结构，底部预留平整安装面，可直接放置在水平桌面，

　　也可通过预留的沉孔位加装螺丝固定在展示台面上，底座内部预留铰接座的安装空间，铰接轴采用标准小直径销轴，配合自润滑衬套降低摆动阻尼，保证操纵杆拨动时的顺滑手感，同时控制铰接处的配合间隙，避免杆身晃动产生的松垮感。外形尺寸设计上，整体高度控制在180mm以内，底座长宽尺寸为120mm*80mm，单根操纵杆长度为110mm，杆身采用直径8mm的圆杆结构，既保证足够的结构强度，不会因日常拨动产生弯曲变形，也不会因杆身过粗显得笨重，顶端球形握头直径为18mm，符合手指捏握的人机尺寸，拨动时施力更舒适。角色造型部分做了结构简化处理，将卡通形象的肢体与操纵杆支架做一体化设计，避免小尺寸突出零件在日常把玩时断裂，角色的眼部、

　　触角等细节采用凸台结构呈现，不需要额外附加零件，降低后续生产的装配难度，表面可通过分色喷涂还原卡通形象的色彩特征。结构设计时重点考虑了重心匹配，将整体重心控制在底座中心范围内，即使两根操纵杆同时摆动到最大角度，整体结构也不会出现倾翻问题，底座内部可根据需求加装配重块，进一步提升放置稳定性，铰接位置的限位结构做了隐藏式设计，在底座内部设置限位凸台，控制操纵杆的最大摆动角度为前后各30度，既保证足够的动态展示效果，也避免杆身摆动角度过大导致角色与底座产生磕碰。从结构建模的角度来看，所有零件均采用规则几何特征组合构建，杆身与底座的配合面做了圆角过渡处理，避免应力集中，铰接孔的公差带选用H7/g6的间隙配合，保证装配后转动灵活无卡滞，

　　零件壁厚均匀控制在2mm-3mm之间，若采用3D打印制作可直接打印无需额外添加支撑，若采用注塑工艺生产也符合注塑件的壁厚设计要求，不会出现缩痕、填充不足等工艺问题。该结构没有复杂的曲面特征，建模过程中可通过拉伸、旋转、扫描等基础特征完成，适合三维建模初学者作为练习案例，掌握铰接结构的配合设计、重心配平计算、人机尺寸把控等基础机械设计知识点，同时趣味化的外观也能降低机械结构学习的枯燥感。
