卡通炸弹人角色三维造型设计

　　本次完成的卡通炸弹人三维造型，在结构设计阶段优先考虑了手办量产、潮玩展示以及教学演示三类核心应用场景的适配需求。从实际用途出发，该造型既可以作为3D打印手办的原型文件，直接支撑光固化打印的拆件与支撑添加流程，也能作为三维建模教学的演示案例，帮助初学者理解曲面建模、特征组合的实操逻辑，同时还可作为文创周边开发的基础造型，适配后续的涂装、改件等二次创作需求。

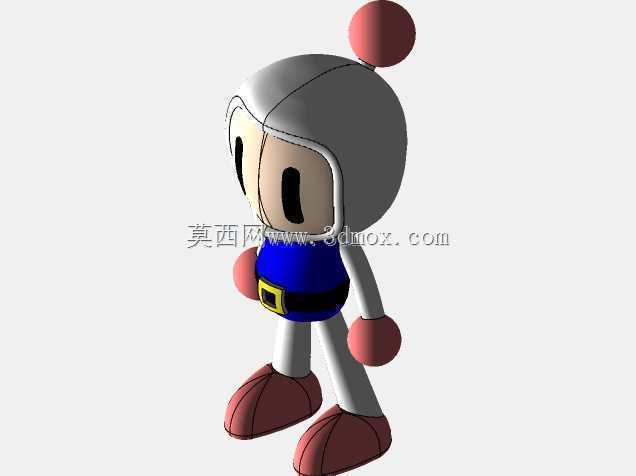

　　设计思路上没有采用常规卡通角色的全曲面一体化构建逻辑，而是拆分了头部、躯干、四肢、装饰件四个独立的结构模块，每个模块都预留了0.15mm的装配间隙，完全适配手办生产中常见的插榫连接工艺，避免后期拆件时出现结构干涉问题。头部的圆顶造型采用旋转凸台特征生成，面部的两个矩形观察槽做了R0.8mm的圆角过渡，既还原了原作的像素化视觉特征，又避免了尖锐边角在打印或注塑过程中出现的应力集中问题，头顶的球形装饰件单独做了定位柱结构，安装时可直接嵌入头部预留的沉孔，不需要额外粘接定位。

　　躯干部分的比例控制严格参考了Q版角色的头身比规范，整体高度控制在120mm的常规手办尺寸区间，最大宽度位于手臂自然下垂的位置，横向尺寸为68mm，安装边界上预留了10mm的底座安装空间，底部做了直径30mm的平面贴合区，可直接匹配通用手办底座的安装尺寸，不需要额外做支撑结构。躯干表面的服饰分色区域做了0.2mm的下沉差设计，后续涂装时可以直接沿着台阶做分色遮盖，不需要额外绘制遮盖线，大幅降低后期涂装的操作难度。腰带的方形带扣做了独立的凸起特征，边缘做了R0.5mm的圆角处理，既还原了造型细节，又不会因为凸起过高导致运输过程中出现磕碰断裂。

　　四肢部分采用了球形关节的简化设计，手臂与躯干的连接位置做了隐藏式的转轴结构，可实现15度的前后摆动角度，满足常规展示的姿态调整需求，同时没有采用复杂的可动关节结构，避免了小尺寸零件容易断裂的问题。手部的球形造型做了扁平化处理，底部预留了平面支撑位，打印时不需要添加额外的支撑就能保证成型精度，腿部的短粗结构做了等壁厚设计，整体壁厚控制在2.2mm，完全适配注塑工艺的壁厚要求，不会出现缩痕、填充不足等工艺问题。脚部的平面与躯干底部的安装平面处于同一水平基准，站立时的重心投影完全落在脚部支撑面的中心区域，不需要额外配重就能实现稳定站立，不会出现倾倒问题。

　　在细节处理上，所有外露的边角都做了最小R0.3mm的圆角过渡，没有尖锐的棱边结构，既符合玩具类产品的安全规范，也能减少3D打印过程中的层纹突兀感。整体造型的曲面连续性控制在G2级别，表面没有明显的特征拼接痕迹，渲染时可以直接赋予塑料、陶瓷、金属等不同材质，不需要额外做曲面修补工作。针对教学场景的使用需求，整个模型的特征树做了清晰的分组，每个结构模块的特征都独立归类，学习者可以直接查看每个部分的建模步骤，理解从基础草图到实体成型的完整逻辑，也可以通过修改草图尺寸快速调整角色的比例、细节，生成不同风格的衍生造型。

　　从生产适配的角度来看，该模型的最小特征尺寸为1.2mm，完全满足光固化3D打印的最小成型精度要求，也符合注塑模具的最小加工尺寸要求，不需要做额外的特征放大或简化。拆件时沿着模块的分界位置拆分即可，每个拆分件都没有倒扣结构，不需要做复杂的滑块抽芯结构，能大幅降低模具开发的成本。如果用于树脂打印，整体模型的支撑添加量可以控制在10%以内，大部分平面结构都可以直接贴合打印平台，后期打磨工作量非常小。
