海贼王乔巴卡通形象立体手办设计

　　本次完成的卡通形象立体结构设计，核心围绕动漫IP衍生手办的量产落地需求展开，在结构设计阶段优先兼顾了小尺寸摆件的装配精度与外观还原度。从实际应用场景来看，该类立体造型主要覆盖桌面潮玩摆件、动漫主题展陈道具、IP衍生周边量产三个核心方向，不同场景下的结构设计侧重存在明显差异：面向桌面摆件场景时，重点控制整体重心位置，将主体配重集中在足部与下躯干区域，避免小尺寸摆件放置时出现侧翻问题；面向展陈道具场景时，适当加厚外轮廓壁厚，提升公共场景下的抗磕碰能力；面向量产周边场景时，拆分件的设计充分匹配注塑、3D打印等不同加工工艺的拔模角度要求，减少后续生产环节的修模工作量。

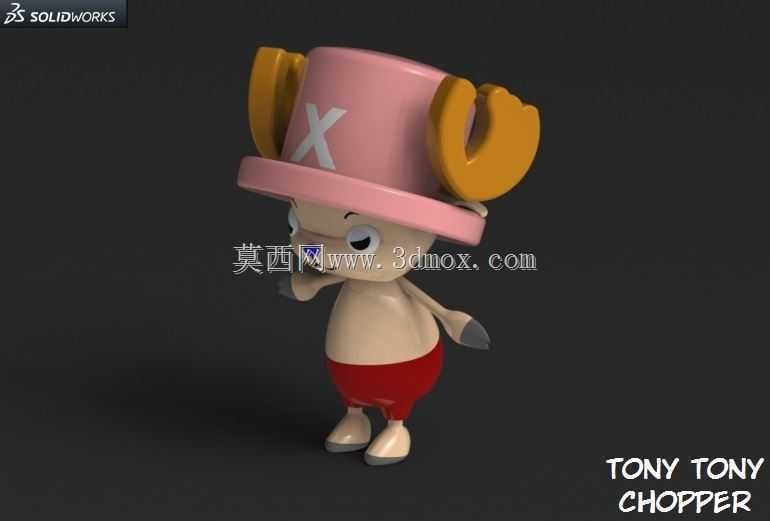

　　设计思路上没有直接照搬平面插画的比例关系，而是针对立体呈现的视觉特性做了多轮调整：首先对头部的帽子结构做了分件处理，粉色帽身与鹿角、帽檐的连接位置设计了嵌入式定位卡扣，不需要额外粘接即可完成组装，卡扣的配合公差控制在0.1mm范围内，既保证组装后的拼接缝隙控制在肉眼不易察觉的程度，也不会出现组装过紧导致零件开裂的问题。角色的面部特征做了立体化转译，没有直接粘贴平面纹理，而是将鼻子、眼部轮廓做了微凸起的结构处理，即使后续做纯色涂装也能呈现清晰的面部层次，避免平面转印纹理在长期使用后出现磨损脱落的问题。

　　外形尺寸与安装边界的设定上，整体高度控制在100mm左右，底座最大直径不超过45mm，适配常规手办展示盒的内部尺寸要求，不需要定制特殊尺寸的展示包装。足部的接触平面做了0.2mm的平面度公差控制，放置在水平玻璃台面时不会出现晃动感，不需要额外增加配重块即可稳定放置。肢体部分的结构做了简化处理，没有设计可动关节，一方面是控制整体零件数量，将总零件数控制在8个以内，降低组装与生产成本，另一方面是避免可动关节的拼接缝隙破坏整体造型的完整性，符合静态摆件的定位需求。

　　功能特性层面，整个造型的外表面全部做了顺滑过渡处理，所有棱角位置都做了R0.5mm以上的圆角处理，没有尖锐凸起结构，符合文创产品的安全设计要求，即使作为面向低龄群体的周边产品也不会出现划伤风险。壁厚设计上统一采用1.5mm的均匀壁厚，针对3D打印加工场景预留了0.3mm的层纹打磨余量，针对注塑加工场景设计了均匀的冷却收缩余量，避免不同加工工艺下出现零件变形问题。颜色分区的结构边界全部做了台阶式分割，不同颜色的零件拼接时可以自然形成分色边界，不需要后续做复杂的遮罩涂装，大幅降低后期涂装的工作量。

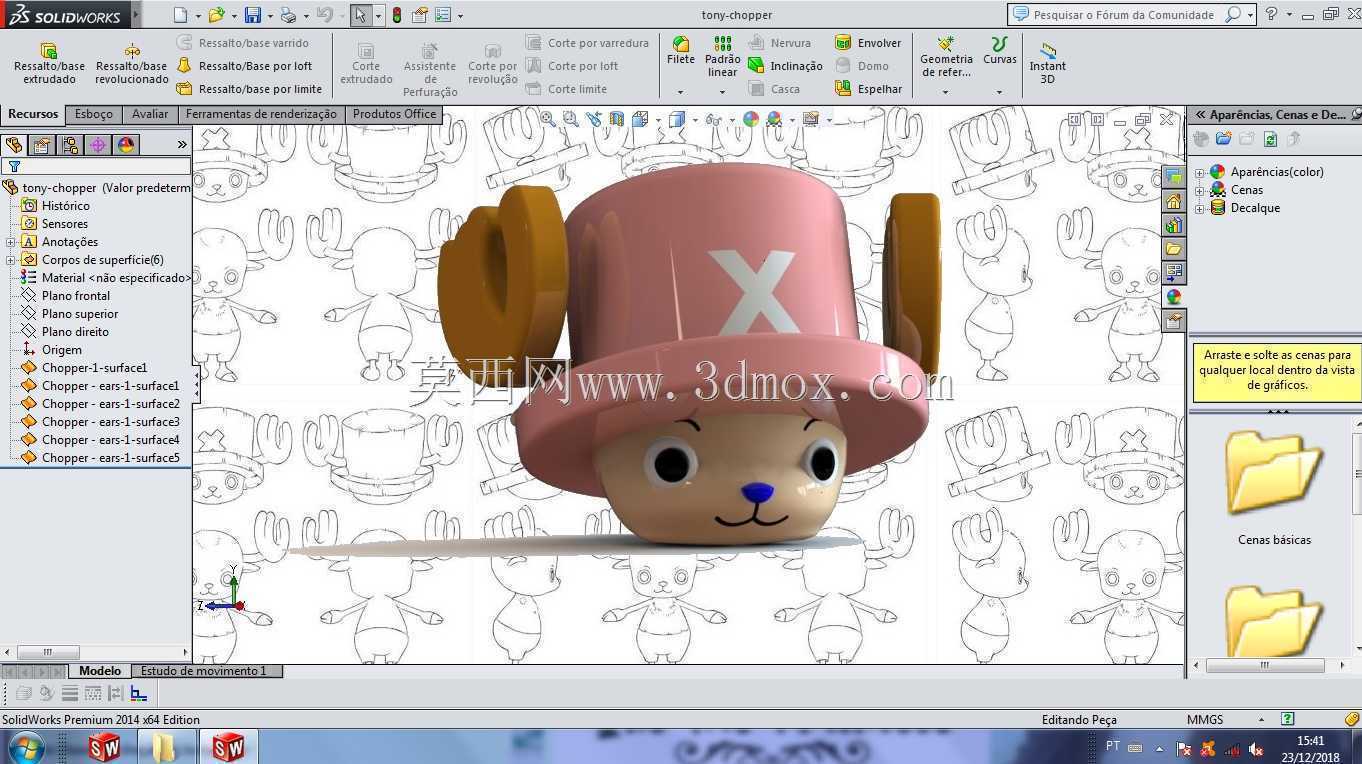

　　实际建模过程中，对曲面的连续性做了严格控制，角色的躯干、四肢、帽子的曲面全部达到G2连续要求，渲染或加工后不会出现曲面折痕问题。鹿角部分的结构做了加强处理，在鹿角与帽身的连接位置增加了隐藏式的加强筋，加强筋厚度控制在1mm以内，不会在外观面留下缩痕，同时可以避免鹿角受外力碰撞时出现断裂问题。下半身的红色短裤部分与躯干的连接位置设计了定位止口，组装时可以快速对齐位置，不会出现上下部分错位的问题。鞋部的造型做了微调整，适当加大了鞋底的接触面积，进一步提升放置时的稳定性，即使在有轻微倾斜的台面上也能保持稳定放置状态。
