单轮自平衡卡通造型服务机器人结构设计

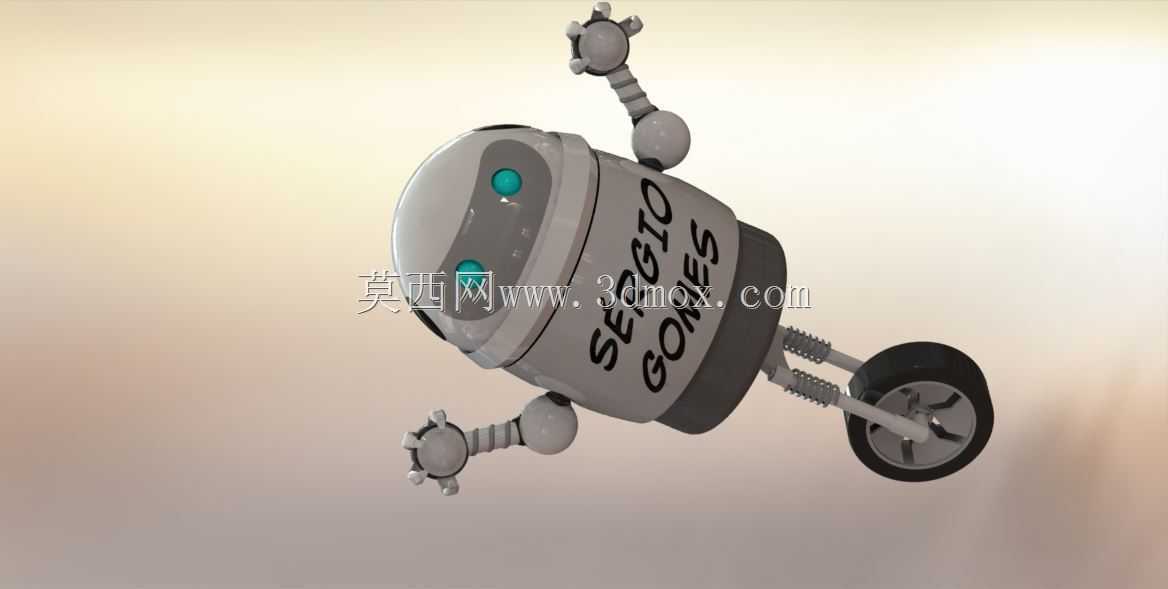

　　这款单轮移动机器人的结构设计，核心围绕窄空间灵活作业的需求展开，区别于传统双轮差速、多轮全向移动平台，单轮支撑的移动形式将整机接地投影面积压缩到极致，可在宽度仅略大于轮径的狭窄通道内完成原地转向、进退移动，适配展厅导览、桌面互动、狭小空间巡检这类对通行宽度要求严苛的场景。从结构布局来看，整机采用上重下轻的配重逻辑，上部舱体集成控制模块、交互组件与配重块，重心位置落在轮轴垂直上方的可控偏移范围内，配合内置的惯性测量单元实时采集姿态倾角数据，通过轮组的前后转动动态调整重心位置，实现动态自平衡，无需额外辅助支撑轮即可保持直立状态，避免了辅助轮带来的额外摩擦阻力与结构冗余。

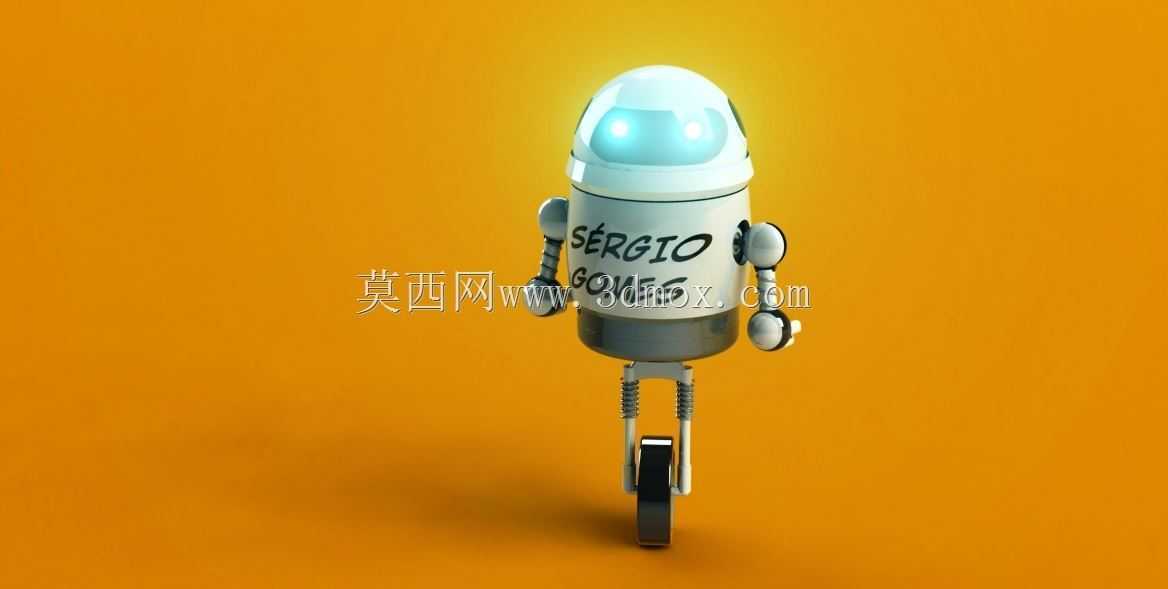

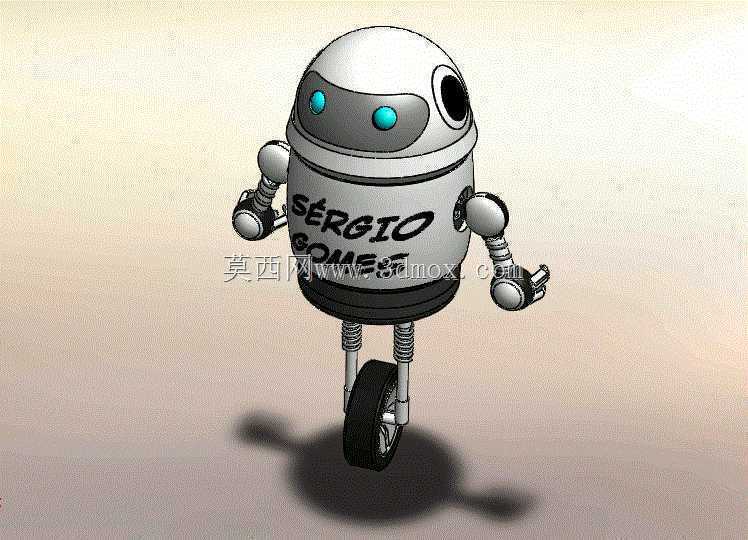

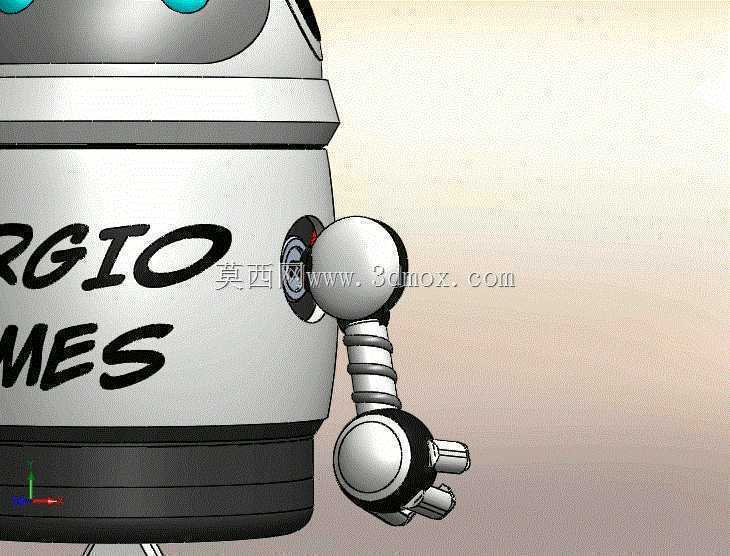

　　外形设计上采用圆润的蛋形舱体外壳，所有外露棱边均做R10以上的圆角过渡，既避免人机交互过程中尖锐边角造成磕碰，也能在移动过程中降低剐蹭周边设备的风险；头部区域集成的双视觉模组采用内嵌式安装，镜头外表面与外壳曲面齐平，减少突出结构带来的碰撞损坏概率，手臂部分采用多段铰接式结构，关节处内置阻尼转轴，可手动调整摆臂角度实现简单的示意动作，手臂末端为球形结构，不设置复杂夹取机构，仅作为交互示意用途，降低整机结构复杂度与控制难度。

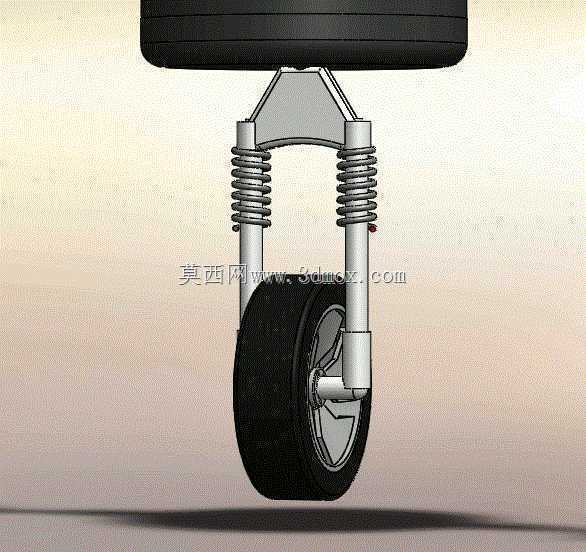

　　行走轮组采用单轮居中布置的形式，轮轴两侧连接弹性减震支杆，支杆与上部舱体之间设置滑动导向结构，内置压缩弹簧吸收行进过程中路面颠簸带来的冲击，避免舱体内置的电子元件受振动影响出现连接松动；轮体选用实心橡胶胎面，轮毂采用轻量化硬质塑料材质，在保证足够支撑强度的前提下降低轮组转动惯量，提升平衡控制的响应速度。整机的安装边界需满足：直立静止状态下整机高度控制在常规成人腰部至胸部区间，方便交互时的视线平齐，最大外径不超过单轮直径的1.2倍，确保窄空间通行能力；舱体内部采用分层安装结构，上层布置交互与传感模块，中层布置控制电路板与电池组件，下层布置电机驱动模块，各层之间通过减震胶垫连接，减少轮组振动向上传递。

　　从设计落地的角度考量，该结构的核心难点在于平衡控制算法与机械结构的匹配，轮组驱动电机选用低转速大扭矩的伺服单元，配合高精度编码器实时反馈轮组转动角度与转速，确保姿态调整的响应延迟控制在毫秒级；舱体外壳采用分瓣式拼接结构，方便内部组件的安装与后期维护，所有拼接缝均设置止口结构，避免日常使用过程中灰尘、泼溅液体进入舱体内部。手臂关节的阻尼力矩经过匹配调校，既可以在调整角度后保持姿态稳定，也不会因阻尼过大导致调整困难，适配日常交互过程中的简单姿态调整需求。

　　实际应用场景中，这类单轮机器人可作为展厅的流动导览终端，依托窄空间通行能力在密集的展项之间穿梭，也可作为办公区域的小型递送载体，在工位之间传递小型文件、物料，相较于多轮移动平台，其更小的占地面积可以在人流密集的区域灵活移动，不会对正常通行造成过多阻碍；结构设计上预留了扩展安装位，可根据实际使用需求在舱体顶部加装小型显示屏、语音交互模组，或是在背部加装储物格实现小件物品承载，整体结构预留的负载能力可满足上部加装1kg以内扩展组件的使用需求，不会因额外负载破坏整机的平衡配重逻辑。
