小磁怪卡通形象三维结构设计

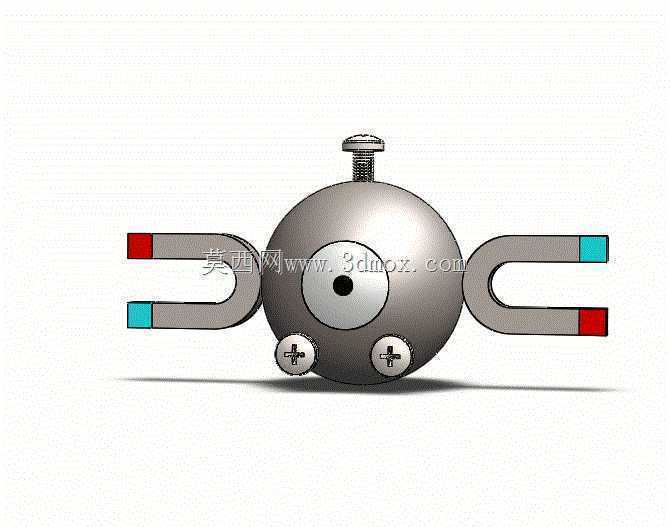

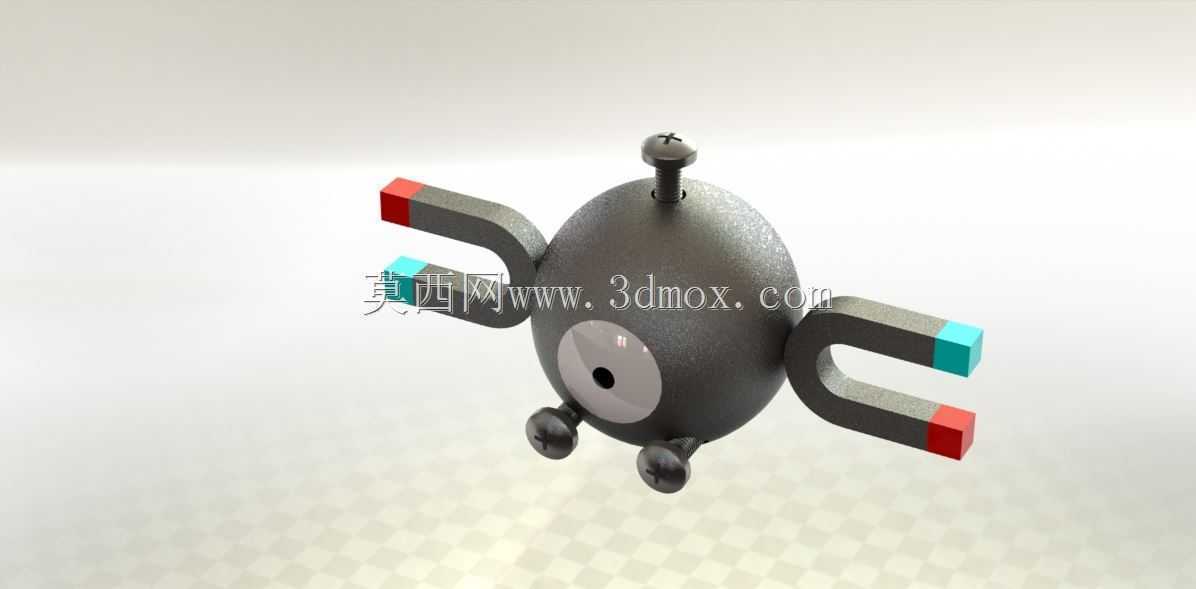

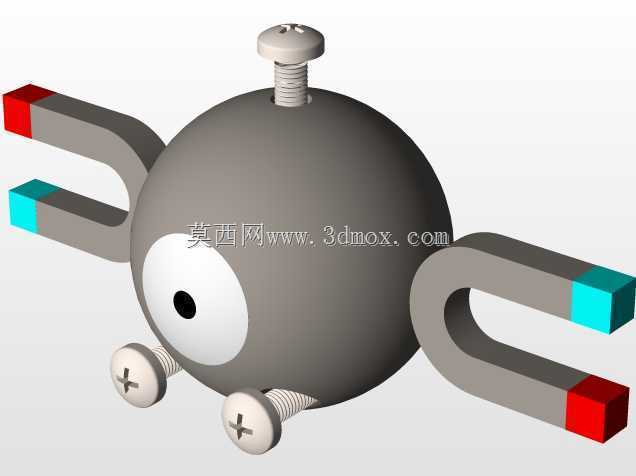

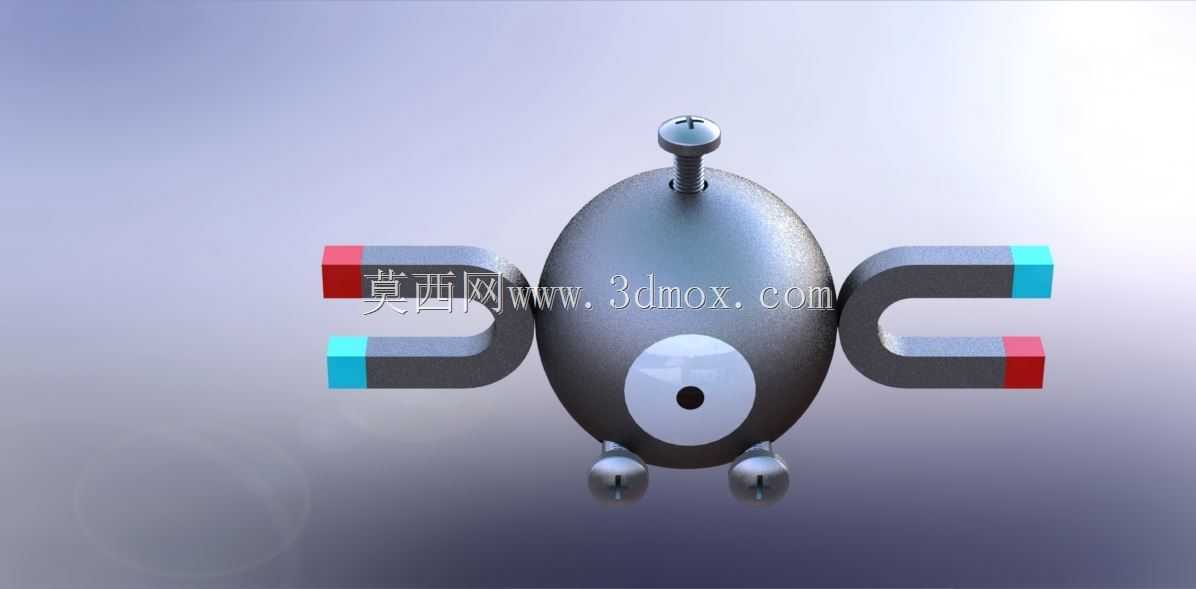

　　本次完成的小磁怪形象三维结构设计，核心围绕球形主体的一体化成型逻辑展开，主体部分采用等壁厚中空结构设计，在保证外观曲面顺滑无棱角的前提下，预留了顶部紧固件安装位、前部单眼视窗安装槽、底部两个调节旋钮的装配孔位，所有孔位的同轴度公差控制在0.02mm以内，避免后续装配出现错位问题。两侧延伸的磁吸臂结构采用对称式设计，臂身截面为圆角矩形，从主体侧部向外延伸后做U型弯折，弯折处的圆角半径经过反复校核，既保证外观线条流畅，也避免3D打印或注塑成型时出现应力集中导致的开裂问题，臂端的红蓝色标识块采用嵌入式安装结构，与臂身的配合间隙控制在0.05mm，装配后无需额外粘接即可固定，同时预留了后期更换不同颜色标识块的余量。

　　从实际应用场景来看，该结构可直接用于桌面创意摆件的生产制造，也可作为潮玩手办的原型结构使用，底部的两个旋钮结构并非装饰件，内部预留了配重块安装腔，可根据实际摆放需求调整配重重量，避免整体重心偏移导致的倾倒问题，经重心校核，当配重块重量达到主体重量的15%时，整体结构在15度倾斜的平面上仍可保持稳定，不会出现侧翻。顶部的螺丝造型结构实际为可拆卸的挂装接口，内部设计有M3标准螺纹孔，既可以搭配吊绳作为挂饰使用，也可以通过螺丝固定在展示支架上，满足不同场景的陈列需求。

　　设计过程中优先考虑了不同加工工艺的适配性，针对3D打印工艺，所有曲面的最小壁厚设置为1.2mm，悬空部位的倾斜角度均大于45度，打印时无需添加额外支撑即可完成成型，减少后期支撑去除的工作量，同时避免支撑残留影响外观质感；针对注塑成型工艺，所有结构的拔模斜度统一设置为1.5度，不存在倒扣结构，前后模拆分后可顺利脱模，分型线设置在主体中部的水平位置，后续打磨处理时可轻松掩盖合模线痕迹，保证外观的整体性。前部的单眼结构采用分层设计，最外层为透明弧形罩，中间层为黑色瞳孔造型件，内层预留了LED灯珠的安装空间，若需要制作发光版本，可直接在内部安装0805规格的贴片灯珠，走线从主体内部空腔延伸至底部旋钮处的电池仓，不会破坏外观的完整性。

　　外形尺寸方面，主体球形部分的直径设置为80mm，两侧磁吸臂完全展开后的总宽度为160mm，顶部螺丝结构突出主体表面的高度为12mm，底部旋钮突出主体表面的高度为8mm，整体高度控制在92mm，整体占用的桌面投影面积不超过160mm*90mm，不会占用过多桌面空间，适合作为桌面陈设使用。安装边界上，若采用桌面摆放方式，底部预留了3mm厚的硅胶防滑垫安装槽，安装防滑垫后与桌面的摩擦系数可达到0.6，即使受到轻微碰撞也不会轻易滑动；若采用壁挂安装方式，背部预留了直径6mm的挂孔，可直接挂在墙面的自攻螺丝上，挂孔位置经过重心校核，挂装后整体保持水平，不会出现前倾歪斜的问题。

　　结构细节上，两侧磁吸臂与主体的连接部位做了加强筋处理，加强筋厚度为1.5mm，既不会在外观上露出痕迹，也能保证臂部承受10N的侧向力时不会出现断裂或变形，满足日常把玩时的受力需求。底部的两个旋钮结构设计为可转动形式，旋钮与主体之间采用小间隙轴孔配合，转动阻尼适中，既可以随意转动调整角度，也不会因为轻微晃动就自行转动，提升把玩时的交互手感。所有外观曲面均经过G2连续校核，曲面之间的过渡顺滑无折痕，渲染或实际加工后不会出现光影断层的问题，保证外观的还原度。
