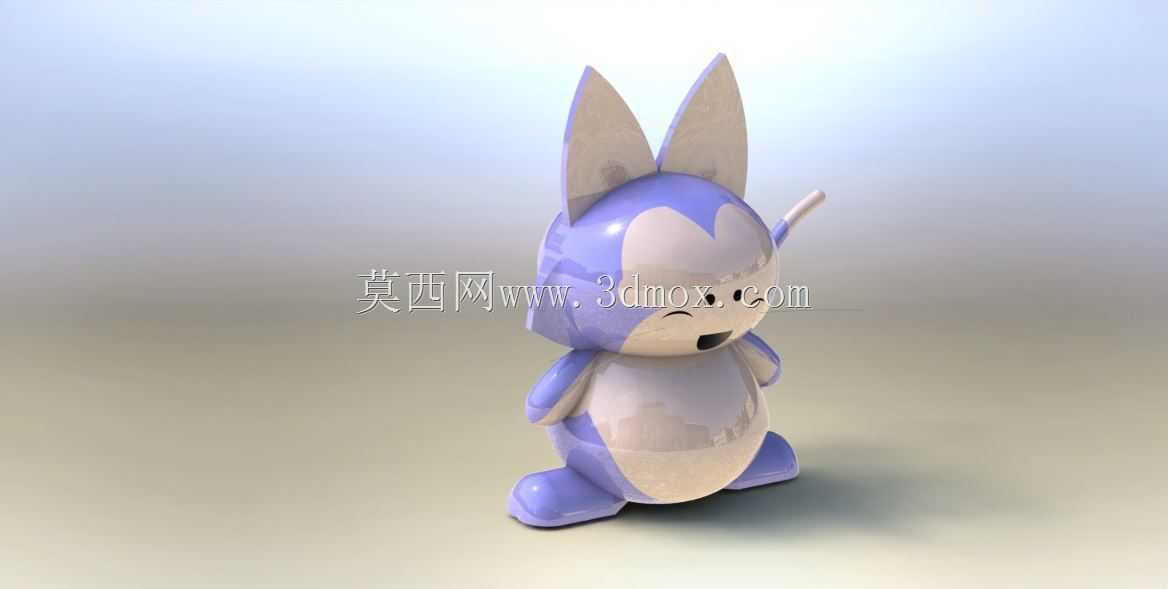

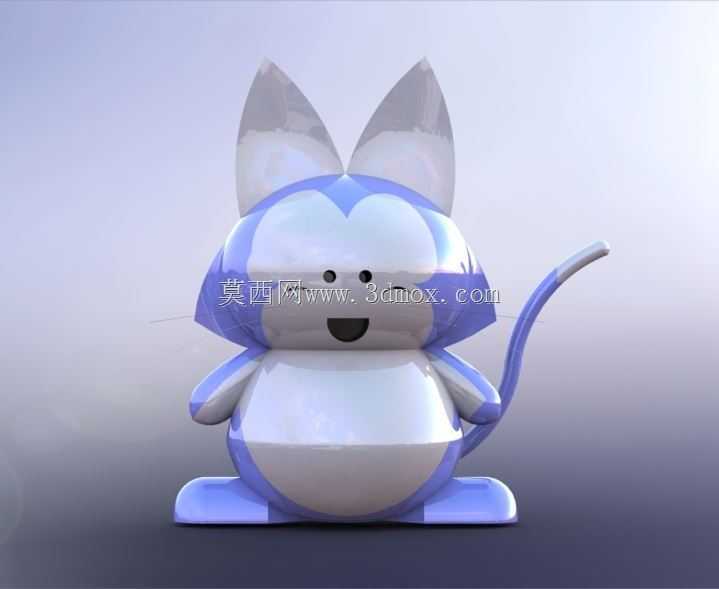

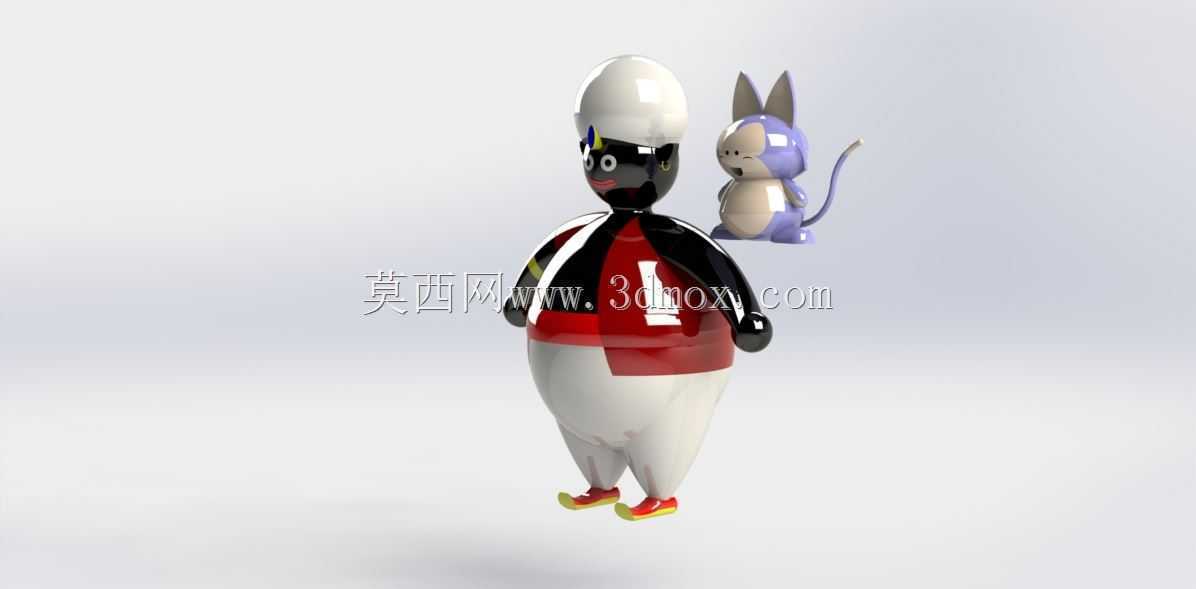

卡通形象普洱龙珠手办摆件结构设计

　　本次设计的卡通形象摆件，整体采用圆润无锐角的曲面造型逻辑，主体结构分为头部、躯干、四肢、尾部四个独立装配模块，各模块间采用止口定位配合，预留0.15mm的装配间隙，适配注塑成型后的公差累积，无需额外紧固件即可完成拼接，也可根据生产需求调整为过盈配合实现免胶组装。头部模块以大曲率球面为基础轮廓，顶部设置一对对称的三角状耳型结构，耳尖处做R3mm的圆角过渡，避免应力集中导致的成型缺陷，面部区域预留平面区域用于后续移印或水贴工艺实现五官细节，无需额外做凸起特征，降低模具加工的电极损耗。躯干部分采用上下分模的椭球结构，最大截面直径控制在85mm，底部设置直径60mm的平整安装面，平面度公差控制在0.1mm以内，保证放置在水平桌面时无晃动，

　　躯干与头部的配合止口设置在颈部下方，止口深度5mm，配合面做1°的脱模斜度，方便注塑生产时的顶出操作。四肢模块采用短粗的圆柱状造型，与躯干连接的位置做R5mm的圆弧过渡，避免连接处出现缩痕，四肢底部同样做平面处理，与躯干底部安装面共面，进一步提升放置稳定性，四肢与躯干的连接采用插销式结构，插销直径4mm，插入深度6mm，可根据需求设计为固定结构或可转动结构，若做可动结构需在插销根部增加0.2mm的间隙，同时在配合面处增加阻尼筋，保证转动时的手感适中不会松垮。尾部为细长的渐变曲面结构，从根部直径8mm逐步过渡到尾端直径2mm，整体向上翘起形成自然的弧度，尾部与躯干的连接位置设置在背部下方，采用嵌入式装配，

　　装配后尾部与躯干表面顺滑过渡无台阶，尾部长度控制在70mm，末端做R2mm的圆角，避免尖锐边角带来的安全隐患。整体模型的壁厚统一控制在2.2mm，所有内部筋位厚度不超过壁厚的0.6倍，有效避免注塑过程中出现的缩孔、翘曲等问题，模型总高度控制在120mm，整体最大宽度（含尾部）为130mm，属于中小型桌面摆件范畴，适配常规的注塑机台生产，也可直接用于光固化3D打印制作样件，打印时无需添加过多支撑，仅在尾部下方和耳尖位置设置少量易拆除的支撑即可，支撑密度设置为15%不会对表面质量造成明显影响。从应用场景来看，该类模型可作为IP衍生周边进行批量生产，也可作为3D打印爱好者的个性化定制摆件，放置于桌面、展柜作为装饰使用，

　　结构设计上充分考虑了不同生产工艺的适配性，无论是注塑量产还是小批量打印都能获得较好的成型效果，外形上的全圆角设计也符合玩具类产品的安全规范，不存在划伤风险，各模块的拆分逻辑也方便后续进行改款设计，仅需替换头部或尾部模块即可快速生成新的形象版本，大幅降低衍生设计的工作量。在建模过程中，所有曲面均采用G2连续过渡，保证表面光影顺滑无折痕，分模线全部设置在外观不明显的位置，比如头部与躯干的分模线设置在颈部下方的阴影区域，四肢的分模线设置在内侧，最大程度降低分模线对外观效果的影响，所有棱边均做了圆角处理，没有尖锐的直角结构，既提升了握持手感，也减少了模具加工时的清角工作量，降低模具制造成本。安装边界方面，该摆件无需额外的安装固定结构，依靠底部平面即可稳定放置在任意水平硬质表面，底部可根据需求增加防滑贴的粘贴槽，粘贴槽深度0.2mm，尺寸与常规直径50mm的防滑贴匹配，粘贴后不会突出底面影响放置平稳性，若需要作为挂件使用，也可在背部预留挂绳孔的位置，挂绳孔直径3mm，孔边缘做R1mm的圆角，避免挂绳磨损断裂。
