双抱箍式金属薄板安装固定支架结构

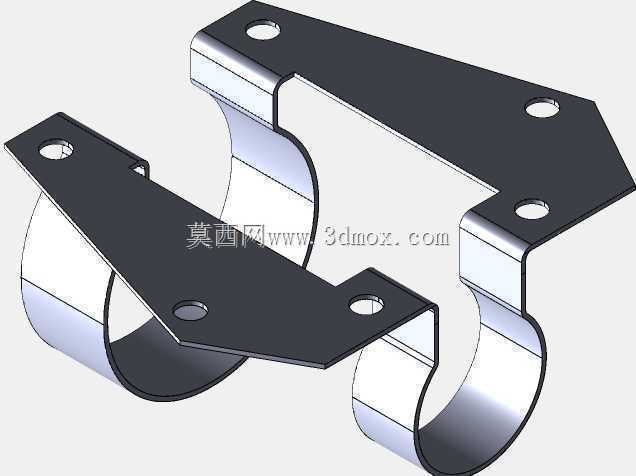

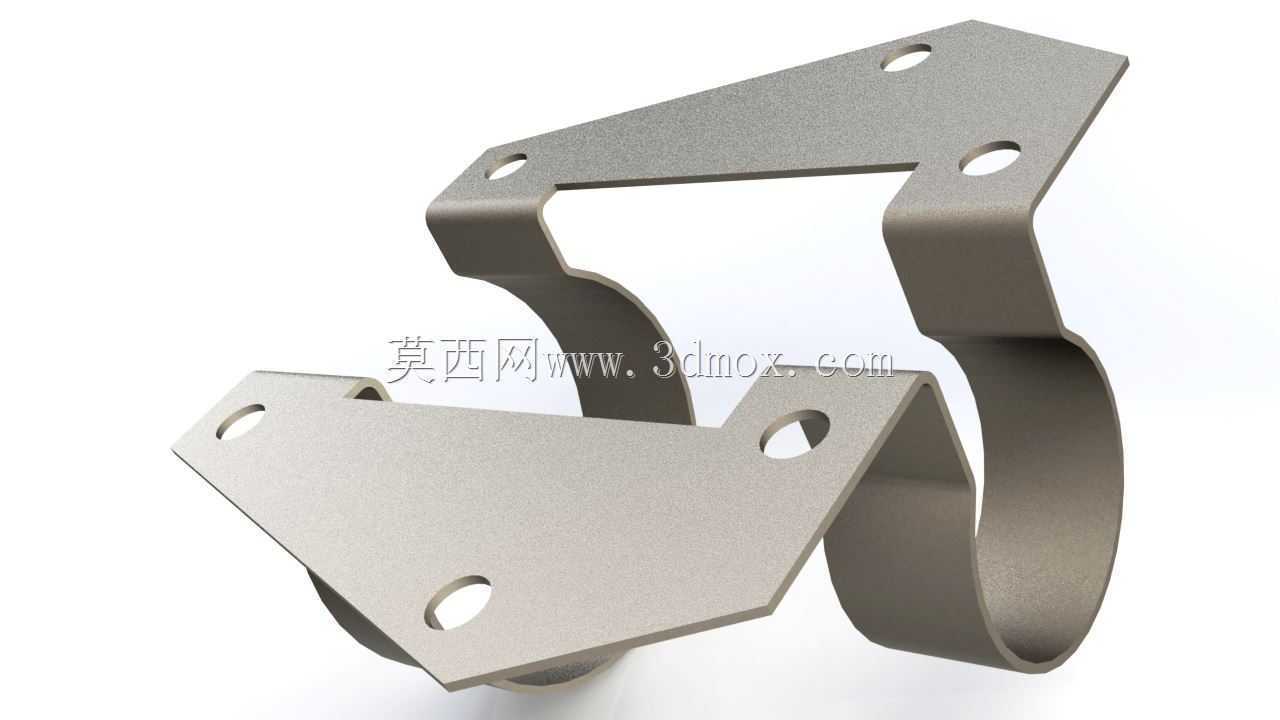

　　这类双抱箍结构的钣金固定件，在工业管路布设、小型设备挂载场景里的应用频次很高，日常做设备外围布管、轻型执行元件固定的时候经常会用到这类构件。从结构功能来看，上下两块带安装孔的平板是承载受力的主体，中间两个弧形抱箍用来抱紧圆柱形的杆件或者管路，不需要额外做焊接或者复杂的卡扣结构，靠平板的安装孔锁付之后，抱箍的弧形面就能和圆柱面形成足够的抱紧摩擦力，限制被固定件的径向窜动和轴向滑移。做这类钣金件的结构设计时，首先要确认被抱紧对象的外径公差，抱箍的内弧半径要比被固定件的公称半径小0.1到0.2毫米，这样锁付安装之后能形成适度的过盈配合，避免长期受振动出现松脱。平板上的安装孔位要匹配通用的安装基准，孔间距要避开常见的型材筋位、

　　设备外壳的加强筋位置，保证安装的时候螺栓能顺利穿入，不会和基体结构发生干涉。折弯处的R角要严格按照钣金加工的工艺要求设置，不能过小，不然折弯的时候会出现板材开裂，也不能过大，不然会导致抱箍的弧形面和平板的连接位置出现尺寸偏差，装配的时候抱箍无法和圆柱面完全贴合，降低抱紧力。从安装边界来看，这类固定件的平板厚度一般根据承载需求选1.5到3毫米的冷轧钢板，整体外轮廓的宽度要比被固定件的直径大出至少两倍的安装孔边距，保证螺栓锁付的时候板材不会出现翘曲变形。上下平板的平行度公差要控制在0.1毫米以内，不然锁付之后两个抱箍的受力会不均匀，一侧抱紧力过大另一侧出现间隙，在设备运行产生振动的时候很容易出现固定失效。

　　设计的时候还要考虑板材的折弯回弹量，不同材质、不同厚度的钣金回弹量有差异，做三维建模的时候要提前把回弹补偿量算进去，保证折弯加工之后的抱箍弧度符合设计要求，不需要后续二次校形。这类构件不需要做额外的表面处理的时候，靠板材本身的防锈性能就能满足普通车间环境的使用需求，如果是在潮湿或者有腐蚀的场景使用，只需要在加工完成之后做镀锌或者喷塑处理即可，加工成本低，安装效率高，相比传统的管卡结构，这类一体折弯的钣金件没有多余的拼接零件，整体刚性更好，长期使用不会出现拼接位置松动的问题。在实际选型使用的时候，要根据被固定件的重量和设备的振动频率确认板材厚度，固定轻型传感器、小型气管的时候可以选较薄的板材，固定液压管路、

　　较重的线缆桥架的时候就要选更厚的板材，同时适当加大安装螺栓的规格，保证连接强度足够。建模过程中要注意所有的折弯边都要预留足够的避空位，避免螺栓头或者螺母和折弯边发生干涉，安装孔的中心到折弯边的距离要大于两倍的板材厚度加上螺栓头的半径，保证扳手有足够的操作空间，不需要额外做沉孔处理就能顺利完成锁付。
