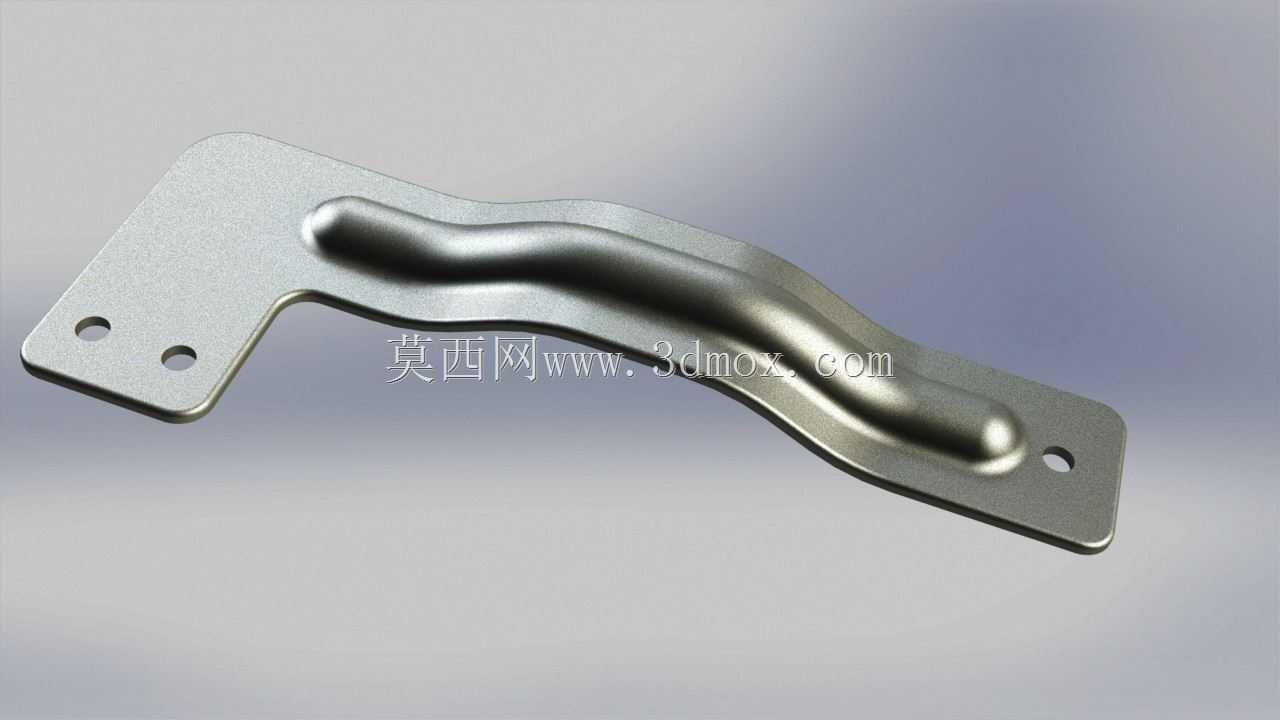

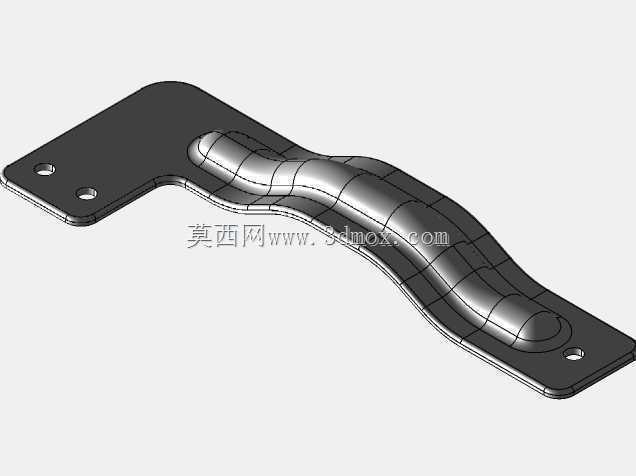

钣金冲压成型弧形金属拉手结构

　　这类弧形冲压金属拉手，在工业设备领域的应用覆盖范围极广，从车间内的小型电气控制柜、设备检修门，到仓储物流环节的金属周转箱、工具柜侧门，再到生产线旁的工装夹具防护外罩开合部位，都能见到同结构产品的身影。不同于铸造或实心机加工拉手，薄板冲压成型的结构在保证足够握持强度的前提下，能大幅降低自身重量，同时减少材料消耗，适配批量生产的成本控制需求。

　　从功能特性来看，该拉手的弧形凸起结构完全贴合人手握持时的掌面弧度，手掌搭靠时不会出现硌手的锐角棱边，开合门板或提拉构件时，受力能均匀分布在掌部与指节位置，即便长时间反复操作也不易产生疲劳感。两端平直的安装耳片做了下沉式的贴合设计，安装完成后耳片完全贴附在被安装件的表面，不会出现翘起缝隙，既避免了积灰藏污，也能防止安装后拉手出现晃动松脱的问题。耳片上预留的安装孔位做了去毛刺处理，穿入标准紧固件后不会出现卡滞，孔位的同轴度经过冲压工序保证，现场安装时无需额外扩孔修正。

　　设计这类薄板拉手时，首先要考虑的是冲压工序的成型可行性，中间的弧形凸起不能出现过大的拉伸比，否则冲压过程中薄板容易出现拉裂或局部变薄超差的问题，凸起的过渡圆角半径需要匹配板材的延伸率参数，保证一次冲压即可成型，减少后续校形工序。两端安装耳片与弧形握持段的过渡位置，特意设计了平缓的斜向连接结构，而非直角弯折，这一细节能有效分散握持时的应力，避免在弯折位置出现应力集中导致的断裂问题，尤其是在频繁提拉重载构件的场景下，该过渡结构能大幅提升拉手的疲劳寿命。板材厚度的选择需要匹配额定承重需求，常规柜门使用场景下选用1.2-1.5mm厚度的冷轧钢板即可满足承重要求，若用于重型箱柜或需要承受较大拉力的场景，可适当提升板材厚度至2mm，同时在弧形握持段内侧增加局部压筋，进一步提升结构刚性，避免提拉时出现明显的形变。

　　安装边界方面，两端安装孔的中心距需要根据被安装件的安装面尺寸提前匹配，常规同规格拉手的孔距控制在120mm-180mm区间，适配绝大多数标准柜门的安装预留位，安装时需要保证拉手的安装面与被安装件表面完全贴合，紧固件锁紧时要对称施力，避免单侧锁紧力过大导致耳片出现变形。需要注意的是，这类薄板冲压拉手不适合用于需要承受大角度侧向拉力的场景，其受力方向应尽量沿拉手安装面的垂直方向，若存在侧向受力需求，需要在安装位置增加加强衬板，分散耳片位置的受力。表面处理环节可根据使用场景选择喷塑、镀锌或抛光处理，在腐蚀环境下使用时，优先选用镀锌后喷塑的处理工艺，提升防锈能力，延长户外或潮湿车间场景下的使用寿命。
