多向弯折钣金挂载固定支架结构

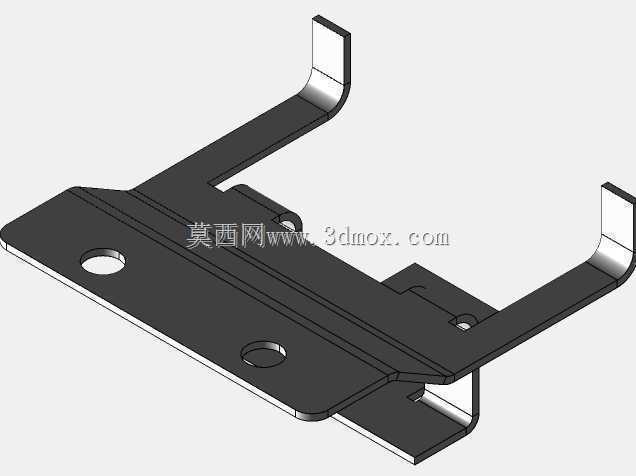

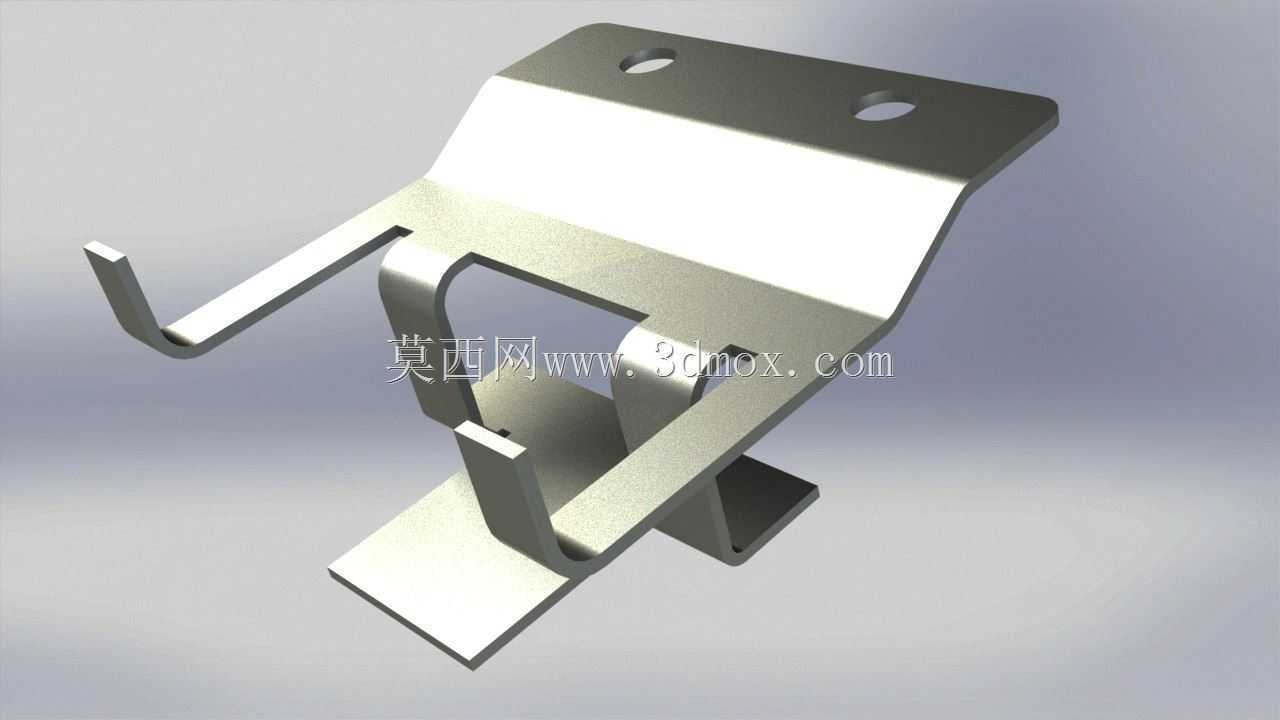

　　这类多向弯折的钣金挂载支架，常出现在工业设备内部走线、小型功能模块挂载、机柜内部辅件固定的场景中，区别于常规平板式安装支架，它通过多道折弯工序直接成型出挂载钩、定位挡边、安装基准面，不需要额外焊接拼接附件，整体结构的一致性更好，批量生产时的尺寸波动也能控制在更小范围内。从结构功能来看，顶部带两个安装孔的平板段是整个支架的安装基准面，安装时通过螺栓穿过这两个孔，就能将整个支架固定在设备的安装基板、机柜立柱或者设备内壁的预留安装位上，这个基准面的平面度要求较高，折弯时需要控制回弹量，避免安装后出现支架歪斜、挂载部件对位不准的问题。从基准面延伸出的第一道大角度弯折，形成了支架的主体承载斜面，这个斜面的角度不是随意设定的，

　　而是根据挂载部件的安装朝向、避让周边其他构件的空间需求来确定的，比如在电气柜内安装时，这个斜面可以让挂载的接线端子、小型传感器模块避开柜内的走线槽或者其他电气元件，减少空间干涉的可能。主体斜面上延伸出的多组弯折挂钩，是这个支架的核心功能结构，不同朝向的挂钩可以分别挂载不同规格的线束、小型管路或者轻质功能模块，挂钩的弯折半径需要根据挂载物件的最小弯曲半径来设定，比如挂载PVC护套线束时，挂钩的弯折半径不能过小，否则长期使用后容易割破线束护套造成绝缘隐患；挂钩末端的小角度回折，是为了防止挂载的物件从挂钩开口处滑脱，不需要额外加装扎带固定就能实现基础的防脱效果，日常维护时拆装挂载部件也更便捷。支架下部延伸出的带孔小平板，是辅助定位结构，

　　当支架挂载重量稍大的部件时，可以在这个孔位加装辅助固定螺栓，分担顶部安装面的承载负荷，避免长期承重后支架的折弯处出现疲劳变形；旁边的立式挡边结构，主要用于挂载部件的侧向定位，比如安装小型接线盒时，挡边可以贴住接线盒的侧面，限制接线盒沿支架宽度方向的窜动，不需要额外加装定位块就能实现限位。设计这类钣金支架时，首先要确定安装基准面的尺寸边界，两个安装孔的孔距需要匹配常用的机柜安装孔位、设备基板预留孔位的通用规格，避免出现孔位不对无法安装的问题；其次要核算每道折弯的展开尺寸，因为钣金折弯时会存在材料拉伸，不同厚度的板材折弯扣除量不同，需要根据选用的板材厚度调整展开下料的尺寸，才能保证折弯后各部分的尺寸符合设计要求。

　　所有折弯处的内角都需要做小圆弧过渡，避免应力集中，尤其是长期受载的挂钩根部，过小的折弯内角容易在反复受力或者震动环境下出现开裂。从安装边界来看，整个支架的外轮廓尺寸需要控制在安装位的预留空间内，各挂钩的伸出长度不能超出周边构件的安全距离，比如在有运动部件的设备内使用时，支架的所有突出部分都要和运动部件保持足够的安全间隙，避免设备运行时出现碰撞干涉。这类支架的板材厚度通常根据挂载重量选择，挂载轻质线束、小型塑料模块时可以选用较薄的冷轧钢板，挂载稍重的金属构件时则需要选用更厚的板材，同时表面做防锈处理，适应不同设备的使用环境。
