车床用开槽式圆柱夹头结构设计

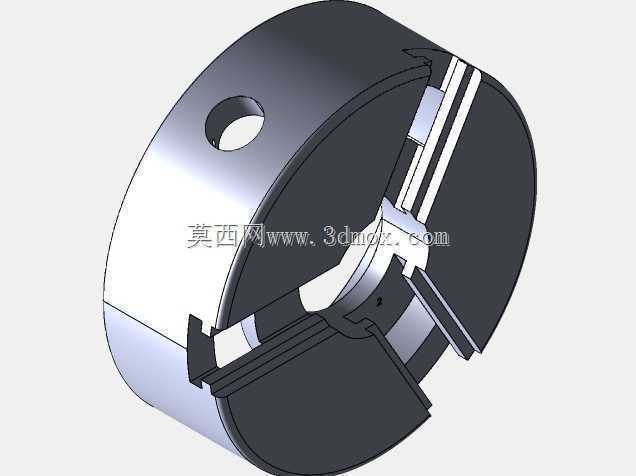

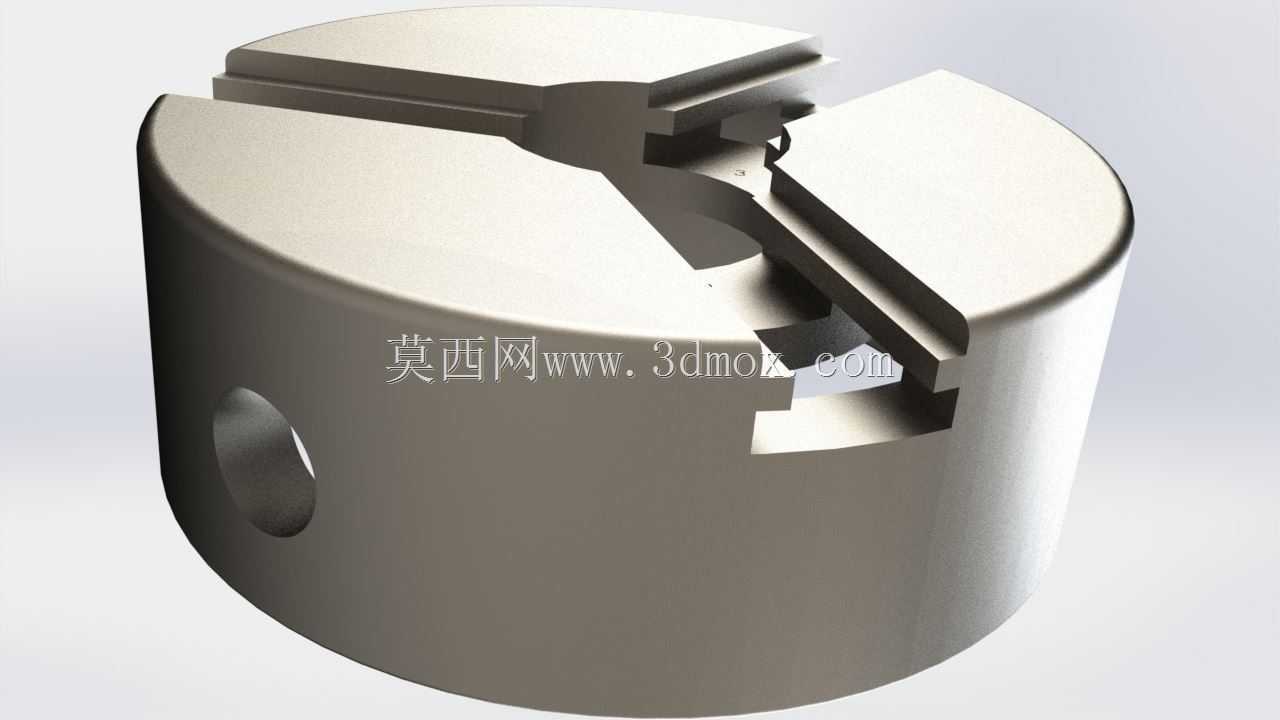

　　在普通车床及数控车床的轴类、套类零件装夹作业中，这类圆柱开槽式夹头是替代三爪卡盘实现小直径工件快速精准装夹的核心配套部件，多用于批量零件的二次精加工工序，能有效减少卡盘找正时间，提升重复装夹的同轴度精度。从结构来看，该夹头整体采用圆柱形基体设计，上端开设对称分布的轴向开槽，槽体延伸至基体中部位置，依靠开槽形成的弹性变形实现对工件外圆的抱紧夹紧，侧面开设的径向通孔用于连接车床的拉杆或者锁紧顶销，当锁紧机构动作时，夹头沿轴向受力，开槽部位向内收缩，即可将穿入内孔的工件牢牢固定，松开时弹性复位，工件可快速取出。

　　设计这类夹头时，首先要匹配对应车床的主轴安装锥孔或者连接法兰尺寸，基体的外圆直径需要与车床夹头座的安装内孔保持过渡配合，避免装夹时出现径向窜动；轴向长度要兼顾开槽的弹性变形量与整体结构刚性，开槽的宽度、深度直接决定夹头的收缩量与夹紧力，槽宽过大会导致夹紧时应力集中在槽根位置，长期使用容易出现开裂，槽深过浅则收缩量不足，无法适配公差范围内的工件尺寸，通常开槽的末端会设计小圆角过渡，分散应力集中点，提升夹头的疲劳使用寿命。侧面的径向销孔位置需要与车床锁紧机构的顶销行程匹配，孔的轴线要与夹头基体轴线垂直相交，保证锁紧时受力均匀，不会出现偏载导致夹头倾斜，影响工件装夹的同轴度。

　　实际应用场景中，这类夹头多用于仪表车床、小型数控车床的小尺寸零件加工，比如小型轴销、铜套、电子接插件零件的车削作业，相比通用三爪卡盘，它的装夹行程短，重复定位精度可以控制在0.02mm以内，适合批量零件的连续加工，不需要每次装夹都重新找正工件外圆。安装时需要保证夹头的安装基准面与车床主轴轴线垂直，夹头内孔的尺寸要根据待加工工件的外圆尺寸配做，通常内孔直径比工件公称尺寸大0.02-0.05mm，保证工件可以顺利穿入，锁紧后又能实现无间隙抱紧。夹头的材质通常选用弹簧钢或者优质合金结构钢，热处理后达到合适的硬度，既保证开槽部位有足够的弹性实现反复收缩复位，又保证内孔夹持面有足够的耐磨性，长期使用不会出现拉毛、变形，导致夹持精度下降。

　　在结构细节处理上，夹头的上端开槽边缘会做小倒角处理，避免工件穿入时被槽口的锐边刮伤表面，夹持内孔的表面粗糙度需要控制在Ra0.8以下，保证与工件表面的接触面积足够，夹紧时不会出现打滑，同时也不会夹伤工件的已加工表面。基体的下端面是安装定位基准面，需要与外圆轴线保证足够的垂直度，安装后与夹头座的定位面完全贴合，避免高速旋转时出现动平衡问题，尤其是在主轴转速超过3000转的加工场景下，夹头的外圆需要做简单的动平衡校正，减少高速旋转时的振动，提升加工表面的质量。这类夹头的夹紧力可以通过车床的锁紧机构调整，加工薄壁套类零件时，可以适当减小锁紧力，避免工件被夹变形，加工实心轴类零件需要较大切削力时，可以调大锁紧行程，增加抱紧力，防止切削过程中工件转动移位。
