S型起重吊钩三维结构设计

　　这类S型吊钩在车间零散物料吊装、轻型设备检修移位、仓储货位调整作业中使用频率极高，区别于传统带安全舌片的直柄吊钩，其双端开放的钩体结构不需要额外的卸扣转接，可直接挂接在吊链、织带吊索或者工位横梁的挂点上，作业时挂取、摘钩的动作耗时比常规直柄吊钩缩短近四成，非常适合单次吊装重量不大但换挂频次高的作业场景。

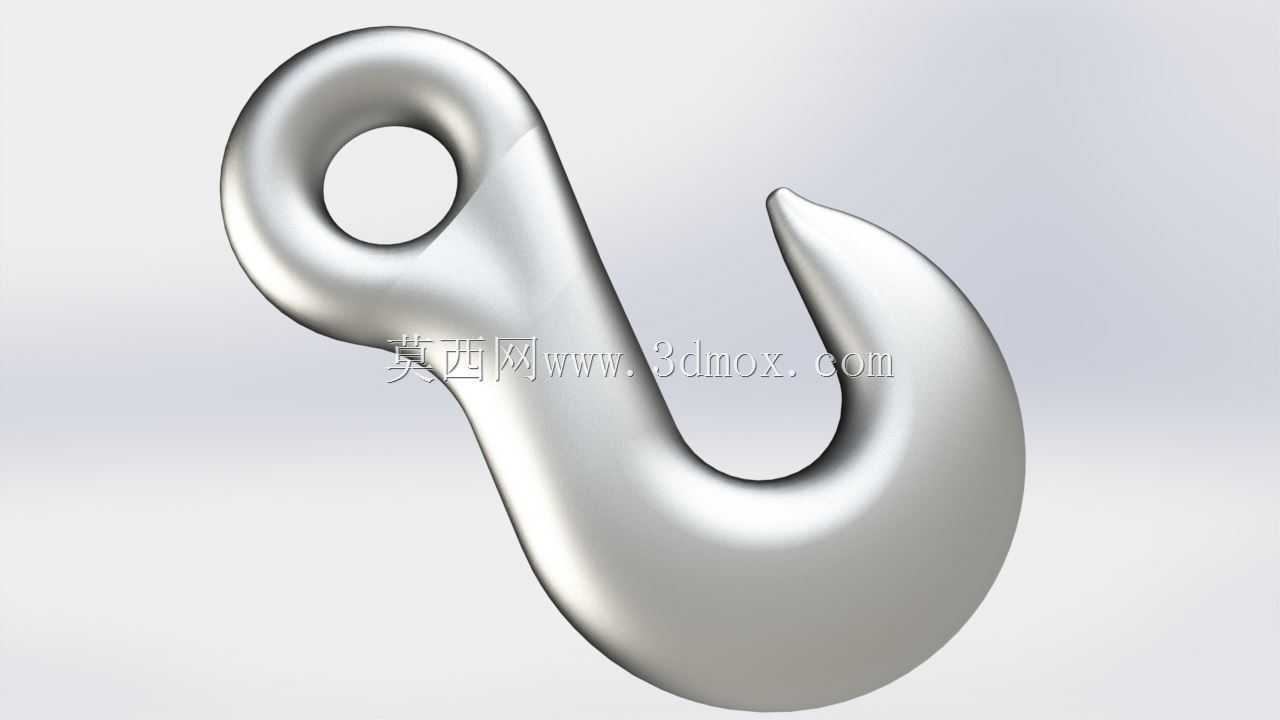

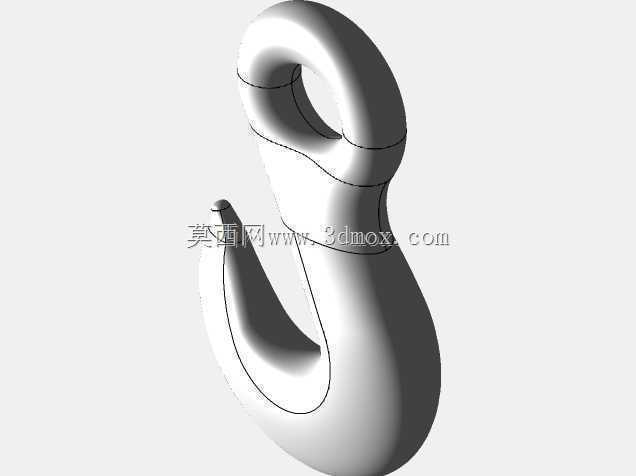

　　从结构受力逻辑来看，设计时首先要明确额定载荷下的应力分布路径：上端挂环承受垂直方向的拉力，载荷通过中间的S形过渡弧段传递到下端钩头，整个钩体不存在直角转折结构，所有曲面过渡段的曲率半径都经过反复校核，避免应力集中导致的塑性变形。建模过程中要重点控制两个挂接位的开口尺寸，上端环孔的内径要适配常规直径的吊链环、卸扣销轴，不能出现间隙过大导致的吊点晃动，也不能间隙过小导致挂接困难；下端钩头的开口深度要满足挂接后吊索不会从钩口滑脱的要求，同时钩尖位置做了向内收的圆弧过渡，既不会因为钩尖过于尖锐划伤吊装织带或者工件表面，也能避免钩尖受外力碰撞发生弯折。

　　实际选型时要注意安装边界的匹配：这类吊钩不需要额外的固定基座，属于随吊索配套使用的活动吊具，整体长度方向的尺寸要适配吊装作业的空间高度，比如在低矮车间内使用时，过长的钩体会占用有效起升高度，导致工件无法提升到目标工位；钩体的截面直径要和额定载荷匹配，不能为了追求轻量化盲目减小截面尺寸，否则在冲击载荷作用下容易出现断裂风险。建模时曲面过渡的顺滑度直接影响后续的应力仿真结果，很多新手建模时容易在S弯的内侧曲面出现曲率突变，实际受力时这个位置会出现应力峰值，远超过材料的屈服强度，正常设计时要保证整个钩体的等效应力分布均匀，最大应力点出现在中间弧段的内侧位置，且留有足够的安全余量。

　　从使用场景的适配性来看，这种吊钩除了常规的工业车间吊装，在物流周转、展会搭建、户外设备临时固定等场景也有大量应用，不同场景下对钩体的表面处理要求不同，用于潮湿环境的要做镀锌或者镀铬防锈处理，用于食品加工车间的要采用不锈钢材质且表面做抛光处理避免积尘。设计时还要考虑钩体的自重，在满足承重要求的前提下尽可能优化截面形状，降低无效重量，减少操作人员手持挂接时的负重。另外要注意，这类S型吊钩不适合用于有强烈冲击载荷的重型吊装作业，也不能在钩体上额外焊接附件，焊接产生的热应力会破坏原有材料的金相组织，大幅降低吊钩的承重能力。建模过程中可以通过参数化控制曲率半径、截面直径、开口尺寸等关键参数，方便后续根据不同的额定载荷快速生成对应规格的模型，不需要每次重新构建曲面，提升设计迭代的效率。在做结构验证时，除了静载荷仿真，还要模拟斜向拉扯时的受力情况，实际作业中很难保证吊钩始终处于垂直受力状态，斜拉时钩头的受力方向会发生偏移，要保证在允许的斜拉角度范围内，钩体不会出现永久变形，钩口不会张开导致吊索滑脱。
