带环形吊耳自攻螺纹紧固连接件结构

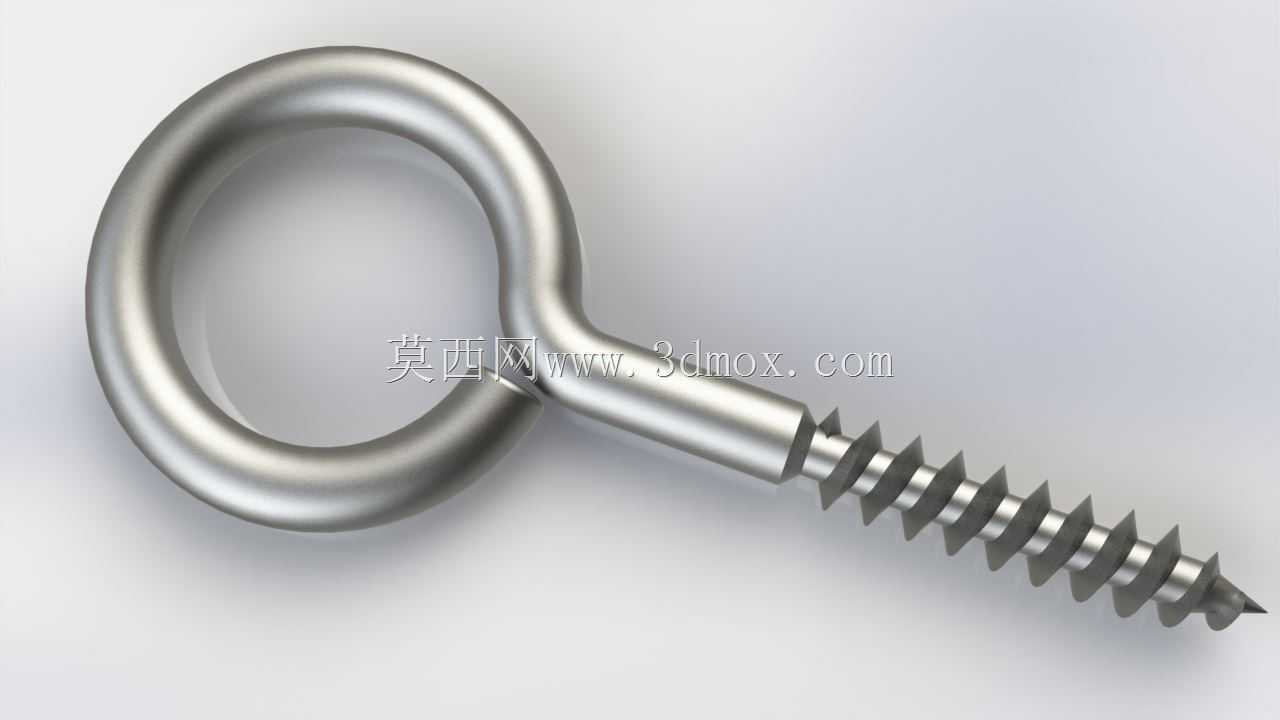

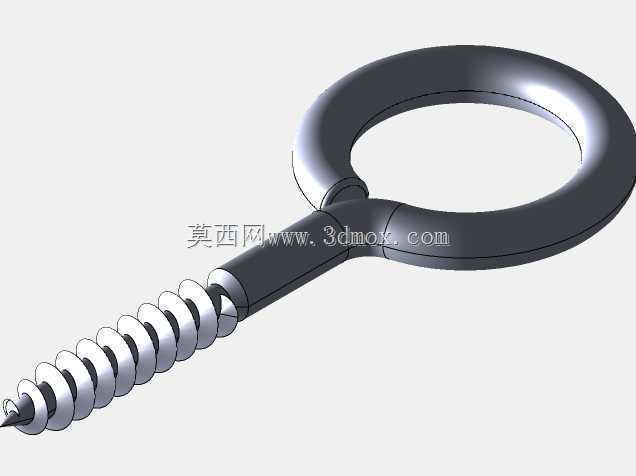

　　做户外轻型吊装、临时悬挂固定场景的结构设计时，这类带环形吊耳的自攻式连接件是很常用的标准结构件，不需要提前在基材上攻丝，直接旋入木质、低密度复合板材甚至薄壁塑料构件就能完成固定，省去了预装螺母、扩孔攻丝的工序，在展会搭建、户外木质构架临时挂装、小型设备壁挂固定的场景里适配性很强。从结构设计逻辑来看，这个零件整体分为三个功能段，最上端的封闭环形吊耳是承载受力段，环体内径做了均匀的圆弧过渡，没有尖锐棱角，不管是穿钢丝绳、挂钩还是尼龙扎带，都不会因为应力集中割伤吊具，环体和下方螺杆的衔接位置做了加粗的过渡圆角，这个位置是整个零件受拉、受侧向力时应力最集中的区域，建模时特意把过渡段的直径做的比螺杆公称直径大15%左右，

　　避免吊装受拉时在衔接位置发生断裂。中间的光杆段是定位段，长度刚好匹配常见的12-18mm厚度的安装基材，当螺丝完全旋入基材后，光杆段会贴紧安装面，避免吊耳和基材表面直接硬摩擦，同时也能控制旋入深度，防止螺丝旋入过深顶穿基材背面。最下端的自攻螺纹段是锁紧固定段，螺纹牙型采用的是宽牙距的木螺钉牙型，牙尖角度做了30度的锐化处理，旋入木质基材时可以快速切削排屑，不需要预先钻孔就能顺利攻入，螺纹末端做了缩径的锥尖导向，对准安装点位时不会打滑偏移，手工用螺丝刀或者电动起子都能快速完成安装。做三维建模的时候要注意几个尺寸边界的控制，首先是吊环的内孔直径，常规轻型吊装用的规格内孔直径控制在12-15mm区间，

　　刚好能穿过直径8mm以内的卸扣或者吊绳，环体的截面直径不能小于6mm，不然额定静载荷达不到50kg的日常使用要求；光杆段的直径要和螺纹大径保持一致，不然旋入的时候会出现台阶卡滞，没法完全贴紧安装面；螺纹段的长度要比光杆段长至少20mm，保证旋入基材的有效咬合深度足够，不会因为受力被拔出。实际选型使用的时候要注意，这类连接件只适合静态的垂直吊装场景，不能用于频繁晃动的动态承重场合，也不能用于混凝土、金属这类高硬度基材的固定，如果要在金属构件上使用，需要提前在基材上加工匹配的螺纹孔，搭配平垫使用才能保证锁紧力。建模时环形吊耳的弯曲成型要做等曲率处理，整个环体的截面圆度公差控制在0.1mm以内，不然受力时会出现应力偏载，

　　局部受力过大容易变形；螺纹段的牙底要做微小的圆角过渡，不能有尖锐的刀痕缺口，不然反复受力时容易在牙底位置产生疲劳裂纹。很多新手建模的时候容易忽略吊耳和螺杆衔接位置的拔模斜度，实际生产时这个位置是冷镦成型的，需要留0.5度的成型斜度，不然脱模的时候会出现刮料，零件表面会有凹痕影响强度。另外这个零件的表面处理一般采用镀锌或者不锈钢抛光，建模的时候不用刻意做表面纹理，只要把各段的衔接圆角、螺纹牙型、环体圆度做准确，就能满足生产加工的图纸要求，实际装配时要注意旋入方向保持垂直于安装面，不能斜着攻入，不然螺纹咬合的深度不均匀，承重能力会下降30%以上。
