带凸台加强筋异形金属安装固定片

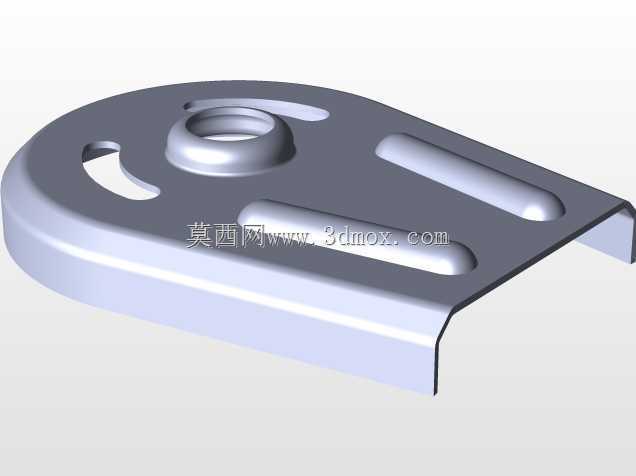

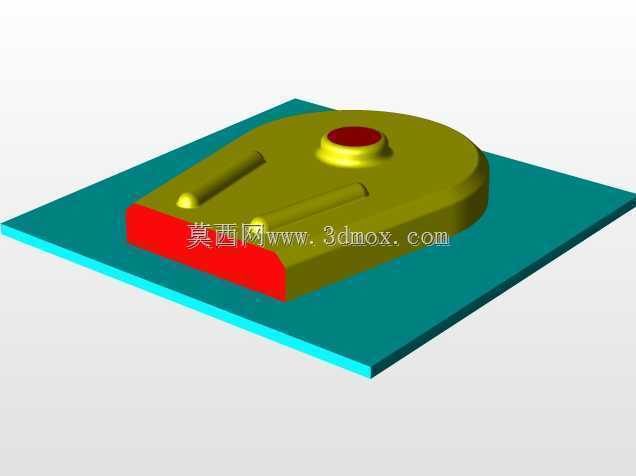

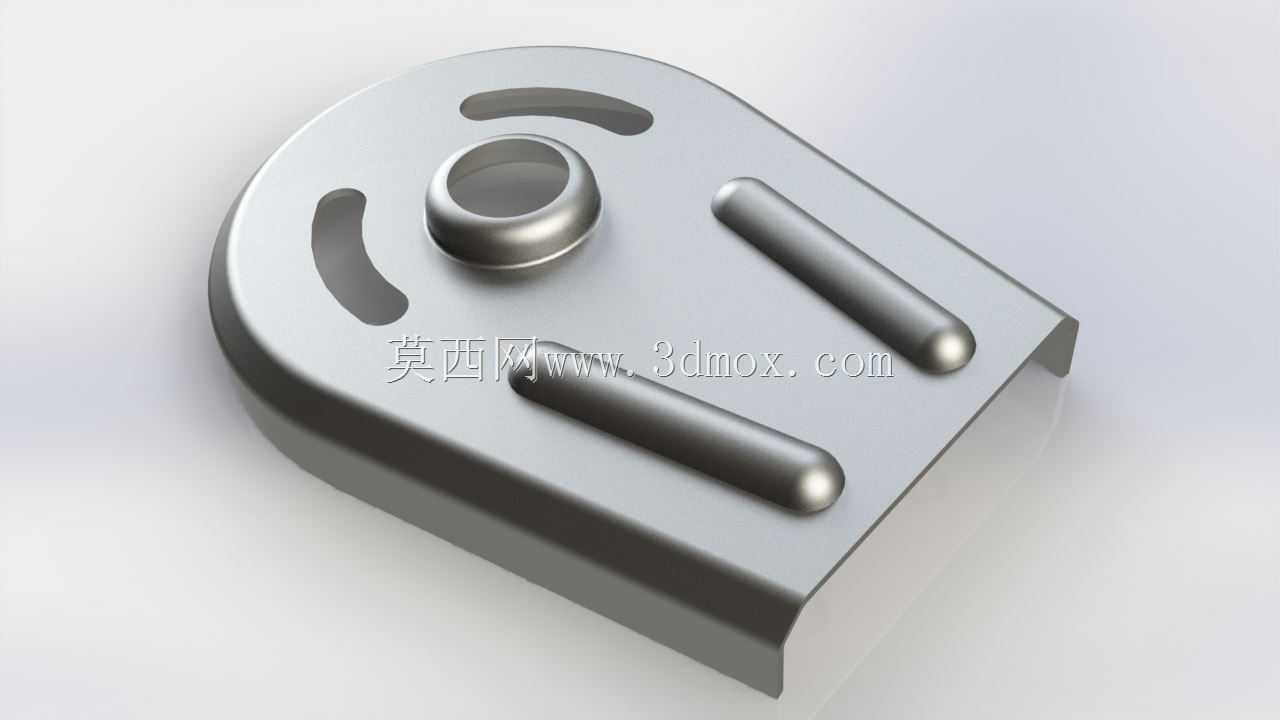

　　这款异形金属固定片，在轻工输送设备、小型工装夹具、民用五金组装场景里都能见到它的身影，很多时候它承担着两个相对运动部件之间的限位、连接或者辅助支撑作用，别看零件体量不大，在整套机构里往往是决定装配精度、抗疲劳寿命的关键小零件。从结构设计来看，零件主体采用近似半圆头搭配直边插装段的轮廓，半圆头区域中心设置了带翻边的凸台通孔，这个凸台结构并非多余设计，一方面翻边可以大幅提升孔位周边的结构刚度，避免薄板材在螺栓锁紧时出现板面凹陷、应力集中导致的开裂问题，另一方面凸台的高度可以精准控制两个被连接件之间的装配间隙，不需要额外加装轴套或者调整垫片就能保证装配尺寸链的精度，减少装配环节的选配工作量。半圆头区域对称布置的两个弧形长槽，

　　是为了适配安装位置的角度微调需求，现场装配时不需要严格对准孔位的固定角度，松开锁紧件就能沿着弧形槽调整连接件的相对角度，调整到位后直接锁紧即可，对于现场安装工况复杂、孔位加工存在一定公差的场景，这种长槽设计能大幅降低装配难度，减少现场返修扩孔的工作量。直边段上设置的三条凸起加强筋，是沿着零件受力方向布置的，板材本身厚度不大，如果没有加强筋结构，零件在承受侧向拉扯力、交变载荷的时候很容易出现板面翘曲变形，甚至沿着固定孔位处断裂，这几条加强筋通过冲压工艺直接在板材上压出凸起，不需要额外焊接加强件，就能让零件的截面惯性矩提升数倍，大幅提升板面的抗弯、抗扭性能，同时压筋结构还能在零件和被安装面之间形成微小的间隙，

　　避免两个贴合面完全密封导致积水、积尘引发的锈蚀问题，提升零件在潮湿、多尘工况下的使用寿命。直边段的末端采用直角切口设计，这个结构是为了适配安装基座上的插槽结构，装配时可以直接将直边段插入基座的对应卡槽内，卡槽侧壁刚好顶住直边段的两个侧边，承受零件受到的剪切力，此时半圆头区域的固定螺栓只需要承担锁紧力，不需要承受横向剪切载荷，能大幅降低螺栓断裂、松动的概率，这种插装加螺栓锁紧的组合固定方式，比单纯用螺栓固定的抗载荷能力提升40%以上，特别适合存在振动、冲击的使用场景。从安装边界尺寸来看，零件半圆头的外径决定了安装时需要预留的圆形操作空间，直边段的长度和宽度要和基座插槽的尺寸做公差匹配，通常插槽宽度要比零件直边段宽度大0.1mm到0.

　　2mm，保证插装顺畅的同时不会出现过大的旷量，弧形长槽的槽宽要适配所选固定螺栓的螺杆直径，通常槽宽比螺杆直径大0.3mm左右，保证角度调整时螺杆不会和槽壁出现卡滞，中心凸台的高度要根据被连接件的间隙要求设计，通常凸台高度比被连接件的间隙小0.05mm，保证锁紧后凸台端面能和被连接件完全贴合，不会出现虚位。设计这类冲压五金件的时候，要特别注意各个结构的冲压工艺可行性，所有的转角位置都要设置合适的圆角，避免冲压时出现应力集中导致的模具崩损、零件开裂，加强筋的凸起高度不能超过板材厚度的3倍，否则冲压时容易出现板材拉裂的问题，长槽的端部也要设置圆角，避免槽端位置在受力时出现裂纹扩展。实际选型使用的时候，要根据承受的载荷大小选择合适的板材厚度和材质，普通室内工况可以选用冷轧钢板做镀锌处理，户外或者有腐蚀的工况可以选用不锈钢板材，不需要额外做表面处理就能满足防锈要求，装配时锁紧螺栓的扭矩要控制在合适范围，避免扭矩过大导致凸台变形、板面压溃，扭矩过小则容易出现松动，在振动工况下使用时可以搭配防松垫圈或者螺纹胶，进一步提升连接可靠性。
