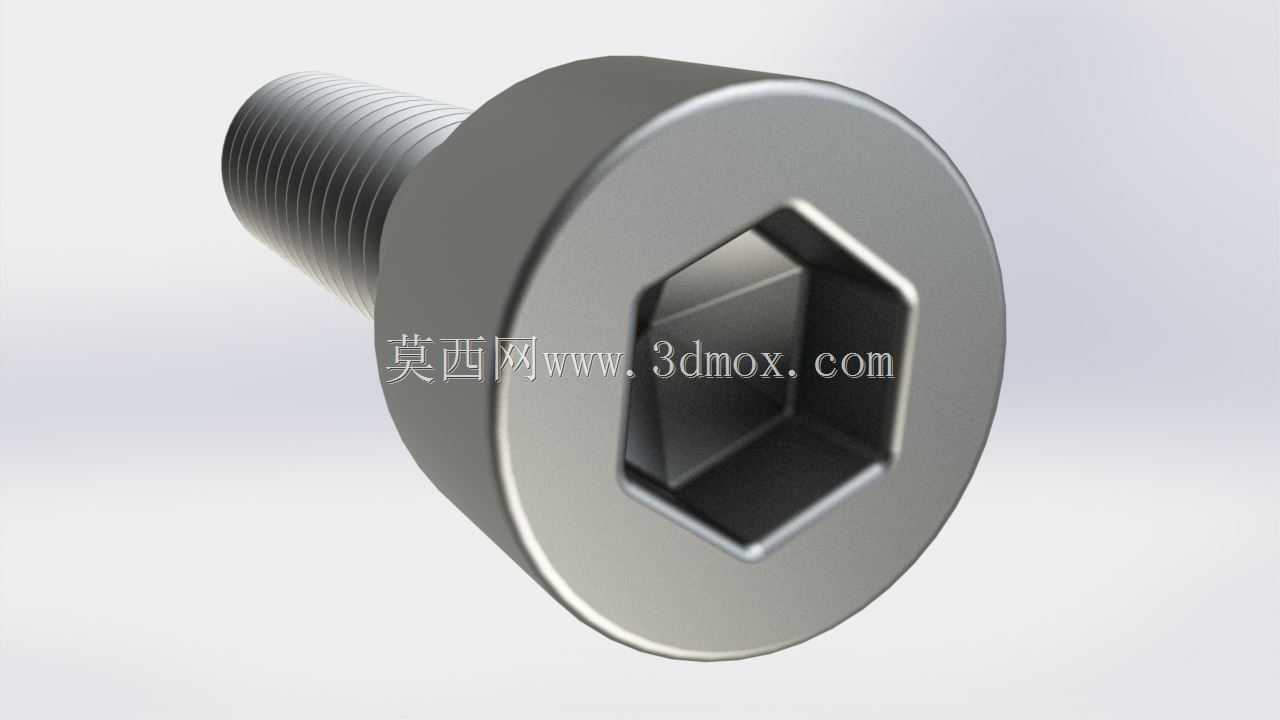

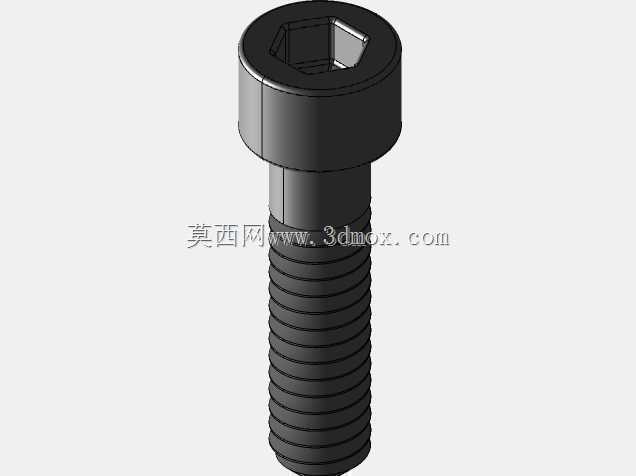

标准圆柱头内六角紧固螺钉结构设计

　　在各类机械装配场景中，圆柱头内六角螺钉是应用覆盖度极高的紧固连接件，小到消费电子的内部结构锁附，大到重型工程机械的部件拼接，都能见到这类紧固件的身影。和外露头的十字、一字槽螺钉相比，内六角的驱动结构完全内嵌在螺钉头部，安装时扳手完全藏于头部沉孔内，不会出现打滑脱出的问题，尤其适合安装空间局促、螺钉头需要完全沉入工件沉孔的装配场景，比如自动化设备的钣金护板拼接、模具模板的锁紧、液压阀块的油路堵头固定，这类场景下外漏的螺钉头会干涉周边部件运动，或者破坏设备外观平整度，内六角结构的沉头设计刚好能满足这类需求。

　　从结构设计逻辑来看，这类螺钉的头部采用等直径圆柱结构，头部高度和螺纹公称直径保持固定比例，中心加工的正六边形驱动孔，对边尺寸公差严格控制在过渡配合区间，既能保证内六角扳手顺利插入，又不会因为间隙过大导致拧动时孔壁受力崩裂，很多新手建模时容易忽略六角孔的入口倒角，实际量产的螺钉都会在六角孔口加工微小的引导倒角，一方面方便扳手快速对位插入，另一方面能去除热处理后的孔口锐边，避免安装时刮伤扳手镀层或者划伤操作人员。螺纹段采用标准公制粗牙三角螺纹，牙型角60度，牙顶和牙底都有微小的圆弧过渡，这部分细节很多建模者会直接用尖角螺纹代替，实际生产中圆弧过渡能大幅降低螺纹根部的应力集中系数，在承受交变载荷的连接场景下，能有效避免螺纹根部萌生疲劳裂纹，延长紧固件的使用寿命。

　　尺寸边界的把控是这类标准件建模的核心要点，以常用的M8规格内六角螺钉为例，头部直径控制在13mm左右，头部高度8mm，内六角孔对边尺寸6mm，孔深控制在4.5mm左右，螺纹段长度根据使用场景有不同规格，但螺纹收尾的退刀槽位置必须严格控制在头部结合面以下1-2个螺距的位置，避免螺纹拧入到结合面位置时出现卡滞，导致两个被连接件无法完全贴合。安装时需要注意，被连接件上需要提前加工对应尺寸的沉孔，沉孔直径比螺钉头部直径大0.2-0.5mm，沉孔深度比螺钉头部高度大0.1-0.2mm，这样才能保证螺钉拧紧后头部完全没入工件表面，不会出现凸起。如果是用于有密封要求的连接场景，还需要在螺钉头部下方搭配对应规格的平垫片或者铜制密封垫片，垫片的内径要比螺纹大径大0.3mm左右，外径和螺钉头部直径保持一致，既能分散螺钉头对工件表面的压应力，避免软质工件表面被压出凹痕，又能填充结合面的微观间隙，防止油液、气体从安装孔位置泄漏。

　　和外六角螺栓相比，内六角螺钉的拧紧力矩传递效率更高，因为内六角的六个受力面完全和扳手贴合，受力方向垂直于扳手侧壁，不会出现外六角扳手容易打滑磨圆螺栓角的问题，在需要大预紧力的连接场景下，配合扭矩扳手使用能精准控制预紧力大小，避免预紧力不足导致连接松动，或者预紧力过大导致螺钉被拉断。在自动化装配线上，内六角螺钉也更适合供料器自动送料，圆柱外形不会像外六角螺栓那样在送料轨道上出现卡滞，配合自动锁螺丝机的电批头，能实现高速稳定的自动锁附，大幅提升装配效率。建模时还要注意螺纹和头部结合位置的过渡圆角，这个位置是整个螺钉应力最高的区域，如果做成直角过渡，在承受冲击载荷时很容易在这个位置发生断裂，通常会加工R0.2-R0.5的过渡圆角，分散应力集中，提升螺钉的整体抗冲击性能。
