带流线凹槽的金属便携储液瓶结构设计

　　这款金属储液瓶的结构设计，首先要匹配日常便携携带与小容量流体存储的实际场景，常见于户外作业随身补液、工业检测试剂分装、精密设备养护液存储这类对容器抗摔性、密封性有要求的使用环境，区别于普通民用塑料瓶，金属材质的瓶身可以抵御常规磕碰、剐蹭，避免携带过程中因外力挤压出现破损漏液的问题。从结构设计逻辑来看，瓶身主体采用近似方形的截面做基础轮廓，相比同容积的圆柱瓶，方形截面在放置时不易滚动，放在工装台、设备操作面或者随身工具包侧袋时的稳定性更好，不会因为台面轻微倾斜出现滑落；瓶身侧面加工的内凹流线槽，并非单纯的装饰造型，一方面可以增加手指握持时的接触摩擦力，即使手上沾有润滑油、检测试剂这类易滑介质，也能稳定抓握瓶身，

　　另一方面凹槽结构相当于在瓶身壁面做了加强筋处理，在不额外增加瓶壁厚度的前提下，提升瓶身的抗径向挤压能力，减少携带过程中受外力挤压出现瓶身变形的概率。瓶口位置采用标准外螺纹结构，匹配常规的螺旋密封瓶盖，螺纹段的长度经过适配，保证瓶盖旋紧后有足够的密封啮合行程，避免倾斜、倒置状态下出现渗漏，螺纹根部做了圆角过渡，减少应力集中，避免反复旋拧瓶盖过程中螺纹根部出现开裂。整体尺寸控制在单手握持的范围内，瓶身长度适配常规工具包的侧袋深度，瓶身最大对角尺寸小于常规水杯架的内径，既可以放在工具包内携带，也能直接插入设备旁的标准水杯架临时放置，不需要额外设计专用的固定支架。瓶身的棱边全部做了倒钝处理，没有尖锐的直角边，

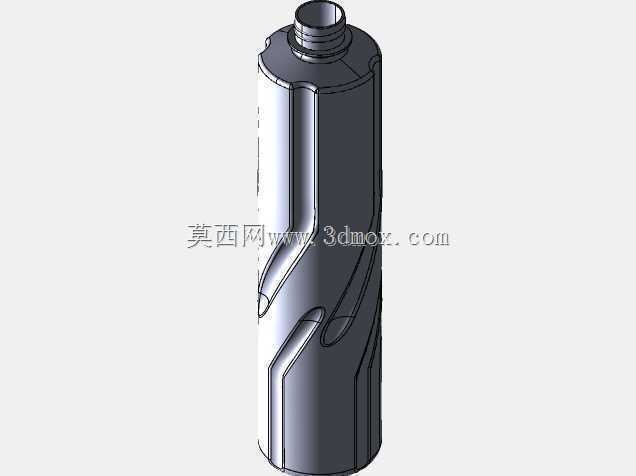

　　避免携带过程中剐蹭工具包内的其他量具、精密配件，也防止拿取时划伤操作人员手部。在建模过程中，瓶身的流线凹槽采用曲面扫掠的方式生成，保证凹槽曲面和瓶身主体面的过渡顺滑，没有曲率突变，既方便后续的表面阳极氧化或者喷砂处理，也能减少凹槽位置的污渍残留，日常清洁时可以直接擦拭干净，不会在曲面缝隙里积存残留液体。瓶口的螺纹收尾处做了退刀槽结构，符合常规机加工的工艺要求，不需要特殊定制刀具就能完成瓶口螺纹的加工，降低批量生产的工艺成本。瓶底采用微内凹的平底设计，放置时只有外圈接触支撑面，即使支撑面有轻微的不平整，也能保证瓶身放置平稳，不会出现晃荡的情况，内凹的瓶底也能减少瓶底和支撑面的接触磨损，长期使用后瓶底不会因为摩擦出现大面积的划痕影响外观。
