工业传动用梯形槽铸铁滑轮三维设计

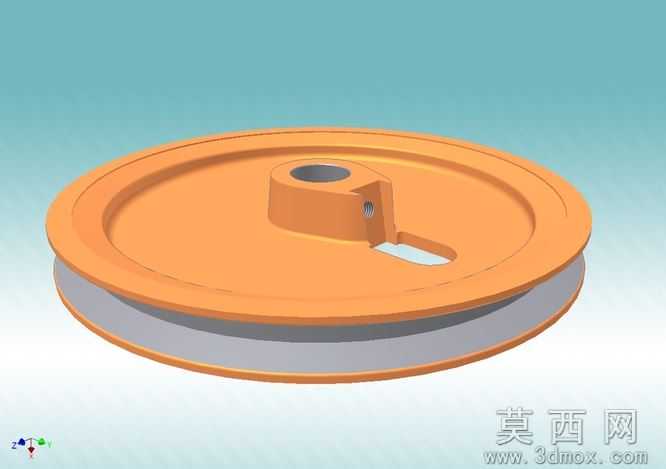

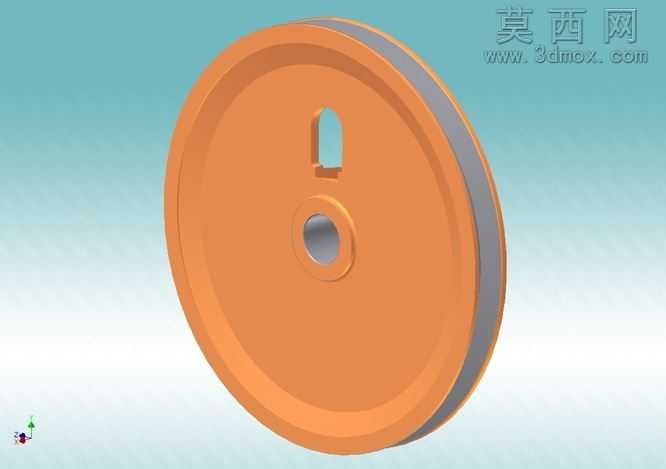

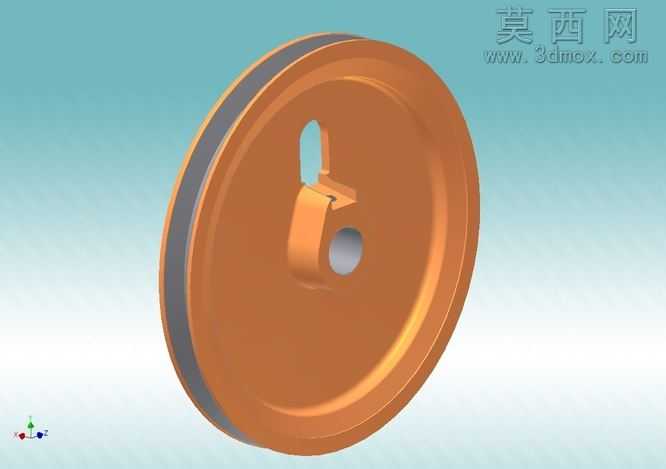

本梯形滑轮采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动部件的设计规范，首先以旋转特征构建滑轮的主体轮体结构，轮缘处设计有适配22毫米宽度皮带的梯形槽，槽型角度经过受力校核，可保证皮带运行时的贴合度与传动稳定性，避免皮带出现跑偏、滑脱的问题。轮体主体选用铸铁材质进行渲染表现，材质参数调整为铸铁特有的哑光橙棕质感，表面添加细微的铸造肌理效果，还原铸铁零件真实的外观特征，轮槽的侧边面做了轻微的高光处理，体现机加工后的表面精度。轮体中心设计有直径30毫米的轴孔，用于与传动轴配合安装，轴孔旁设置有带长圆孔的定位凸台，凸台结构采用拉伸加倒角特征完成建模，长圆孔可适配紧固件的安装位置调整，方便滑轮与轴的锁紧固定，凸台与轮体的衔接处做了圆角过渡处理，减少应力集中的风险。滑轮的整体直径参数设置为262毫米，轮缘总宽度为242毫米，各部分尺寸比例经过结构合理性验证，既保证轮体的结构强度，又控制整体重量符合传动部件的轻量化要求。建模完成后通过渲染环境的调整，添加柔和的环境光与定向光源，清晰展现滑轮的轮廓层次与结构细节，背景选用简洁的浅蓝渐变色调，突出滑轮主体的结构特征。设计过程中充分考虑滑轮的实际使用场景，针对传动过程中的受力情况对轮体厚度、槽型深度、轴孔配合长度都做了优化，确保该滑轮模型可直接用于机械传动系统的装配模拟、工程出图以及后续的加工工艺参考，整体结构简洁实用，符合工业五金配件的设计标准，能够满足皮带传动场景下的使用需求。
