带刻度透明塑料计量水瓢三维设计

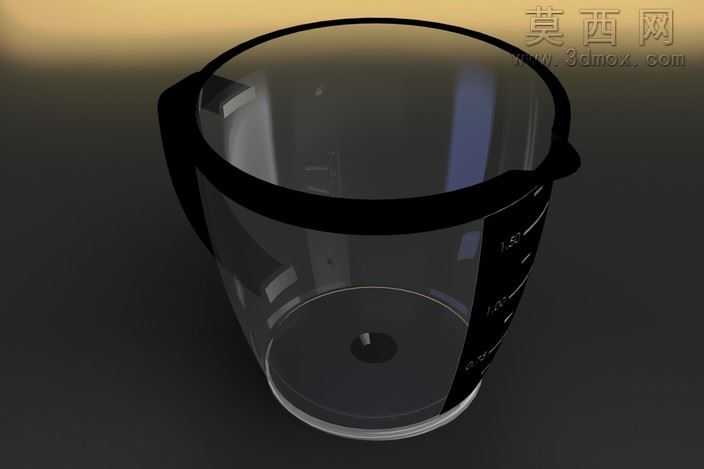

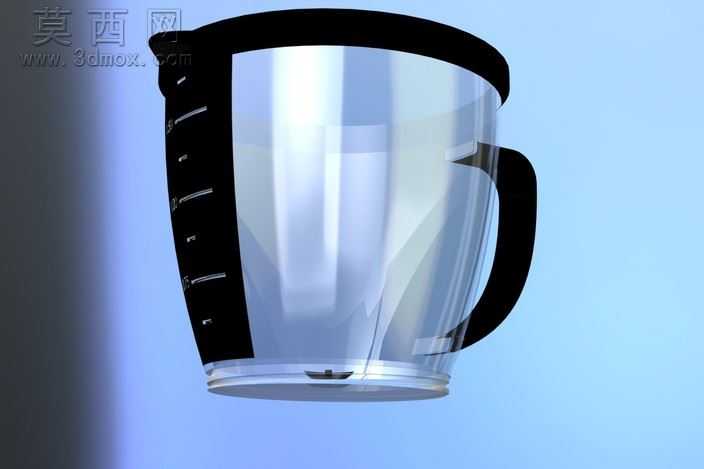

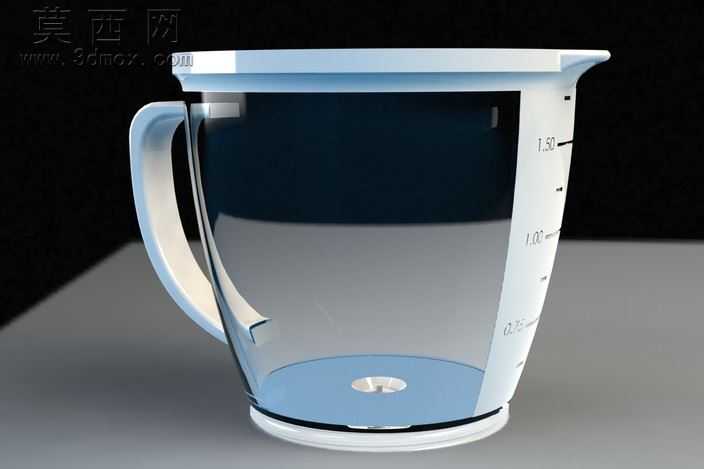

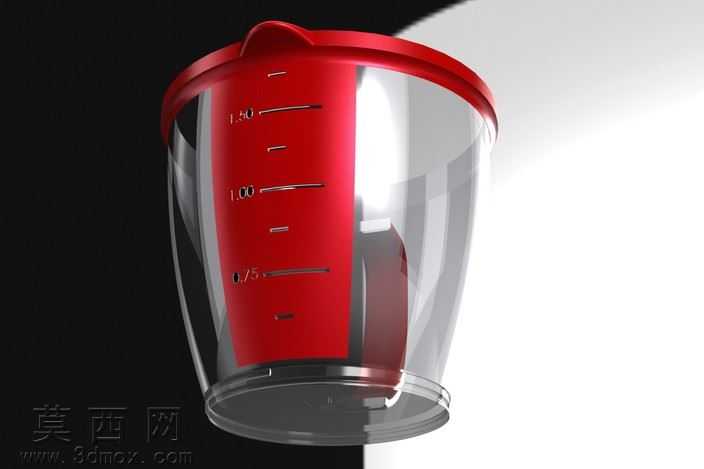

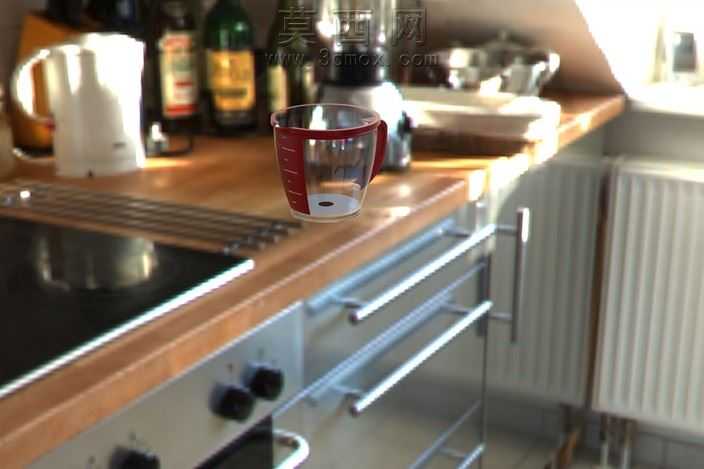

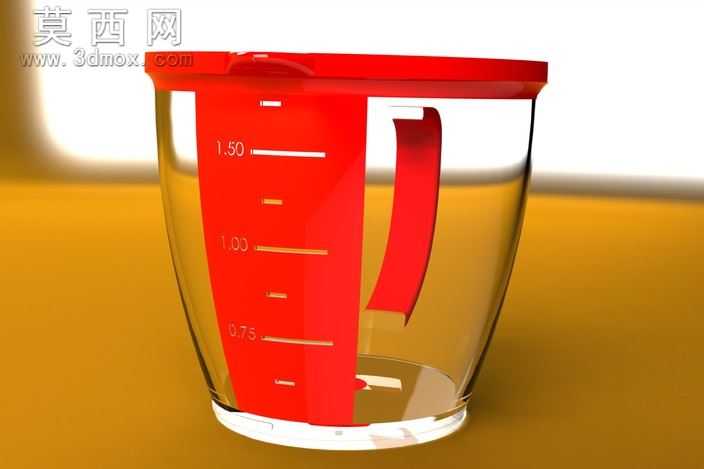

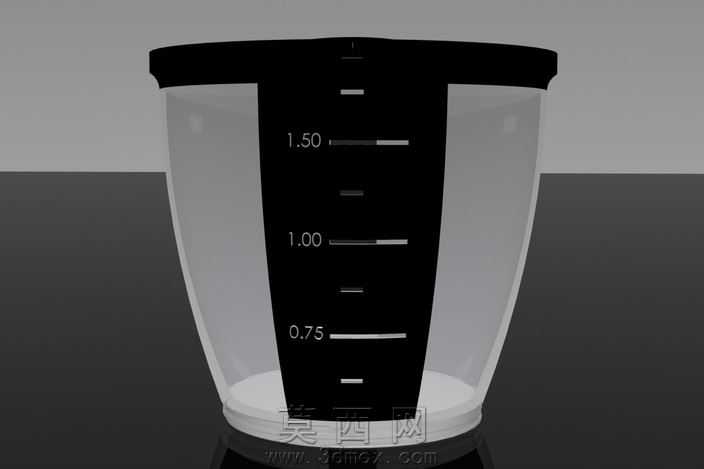

本作品为日常液体计量场景使用的带把手透明计量水瓢三维设计，建模阶段采用参数化特征构建逻辑，首先绘制水瓢主体的旋转截面草图，精准定义杯身的锥度曲线、底部加厚区域、顶部外翻导流口的轮廓弧度，通过旋转特征生成杯身基础实体后，单独绘制把手的多段扫描路径，匹配人体工学握持的曲面弧度，采用扫描混合特征生成一体化把手结构，保证把手与杯身衔接处的圆角过渡自然，无应力集中的尖锐棱角。杯身外侧的刻度标识采用包覆特征制作，分别标注0.25L、1.00L、1.50L三个核心容量刻度，搭配细分短线标识提升读数精度，刻度凹槽深度控制在0.2mm，既保证注塑成型时的填充流畅性，又避免刻度过深影响杯身结构强度。材质设置阶段，杯身主体选用高透明食品级PP材质，调整材质的折射率为1.49、透光率89%，添加轻微的磨砂粗糙度参数模拟真实塑料的半通透质感，把手与底部防滑圈采用半透明白色PP材质，与主体材质形成细微的视觉层次区分，底部内嵌的金属定位件采用304不锈钢材质，调整金属反射参数与粗糙度，还原金属件的哑光磨砂质感。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出杯身透明材质的折射光影效果，辅光源补亮把手暗部区域避免死黑，背景采用深灰渐变搭配浅灰色台面，通过环境光遮蔽效果强化杯身底部与台面的接触阴影，整体渲染效果真实还原产品的实物质感。结构设计上充分考虑注塑成型的工艺要求，所有转角处均设置R1.5以上的圆角，杯身壁厚均匀控制在2mm，把手与杯身衔接处做加厚加强筋处理，避免使用过程中受力断裂，导流口的外翻角度经过多次调整，保证倾倒液体时水流集中不滴漏，底部防滑圈高出杯底0.8mm，放置时具备良好的防滑稳定性，整体结构兼顾实用性与工艺可行性，可直接用于注塑模具开发的参考依据。
