五缸星型旋转活塞发动机核心传动结构

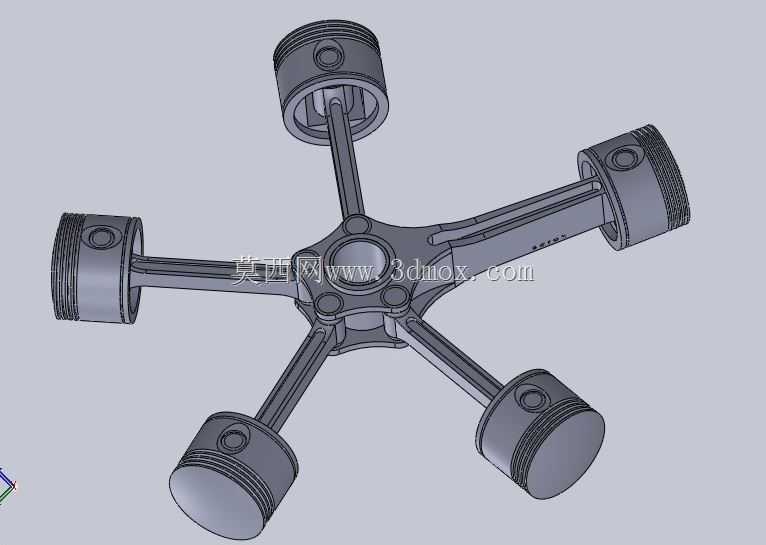

　　这类五缸星型布局的旋转活塞发动机结构，早期多应用在小型航空动力、轻型竞速载具以及特殊工况的便携动力单元上，和直列、V型缸体布局不同，星型排布的缸体围绕中心曲柄呈放射状均匀分布，能在更小的整体轮廓下实现更大的总排量，同时让各缸的做功行程错开更均匀的相位角，大幅降低动力输出的脉动冲击，不需要额外加装大质量的平衡轴就能实现不错的运转平顺性。从结构设计逻辑来看，五个活塞各自通过独立的连杆连接到中心的曲柄销上，中心的星形连接盘是整个传动的核心承载件，每个连杆的安装孔位都做了等角度分度，相邻缸体的夹角保持72度，保证各活塞的往复运动相位差均匀，不会出现运动干涉。设计时首先要确认的是活塞的行程参数，也就是曲柄销的回转半径，

　　这个尺寸直接决定了活塞在缸套内的往复运动距离，同时要校核连杆的摆角范围，避免连杆在活塞运动到上下止点时和缸体下端、中心连接盘发生结构碰撞。安装边界上，整个动力核心的径向尺寸由活塞外止点的位置决定，五个活塞处于外止点时，最外侧的活塞顶面形成的圆周直径就是整个核心组件的最大安装外径，轴向尺寸则由活塞销的长度、中心连接盘的厚度以及连杆小头的宽度共同决定，在配套设计缸体壳体时，需要在中心曲柄的位置预留出曲轴输出端的安装空间，同时要给连杆的摆动留出足够的内部避让空间。每个活塞上都设计了多道环槽，用来安装气环和油环，保证缸内工作时的密封性，活塞销孔的位置做了偏心设计，能降低活塞换向时对缸壁的敲击噪音。这类结构的优势在于单位体积的功率密度更高，

　　风冷条件下的散热效果比直列缸体更好，因为每个缸体都能直接接触到外部气流，不需要设计复杂的内部水冷道，在对重量要求严苛的轻型动力场景下适配性很强。建模过程中需要重点验证各运动部件的运动包络，尤其是连杆在最大摆角位置时和相邻连杆、中心盘的间隙，通常要预留不小于0.5毫米的安全间隙，避免加工公差累积导致运转卡滞，同时要对中心连接盘的受力做校核，五个连杆交替传递的爆发力会在连接盘上形成周期性的交变载荷，孔位周边的圆角过渡要足够平缓，避免应力集中导致的结构疲劳失效。
