百叶窗替换用Z型摇动手柄结构

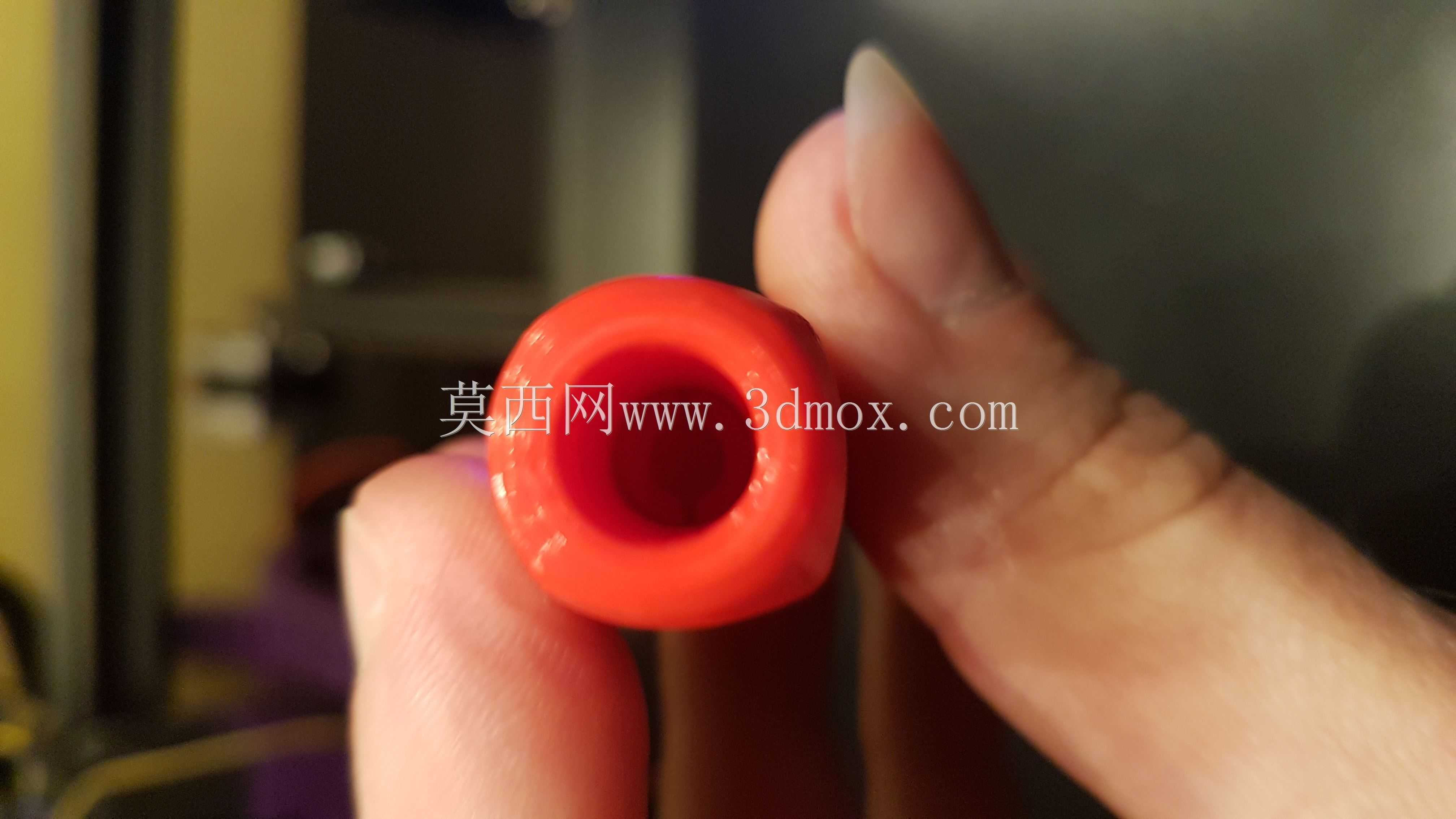

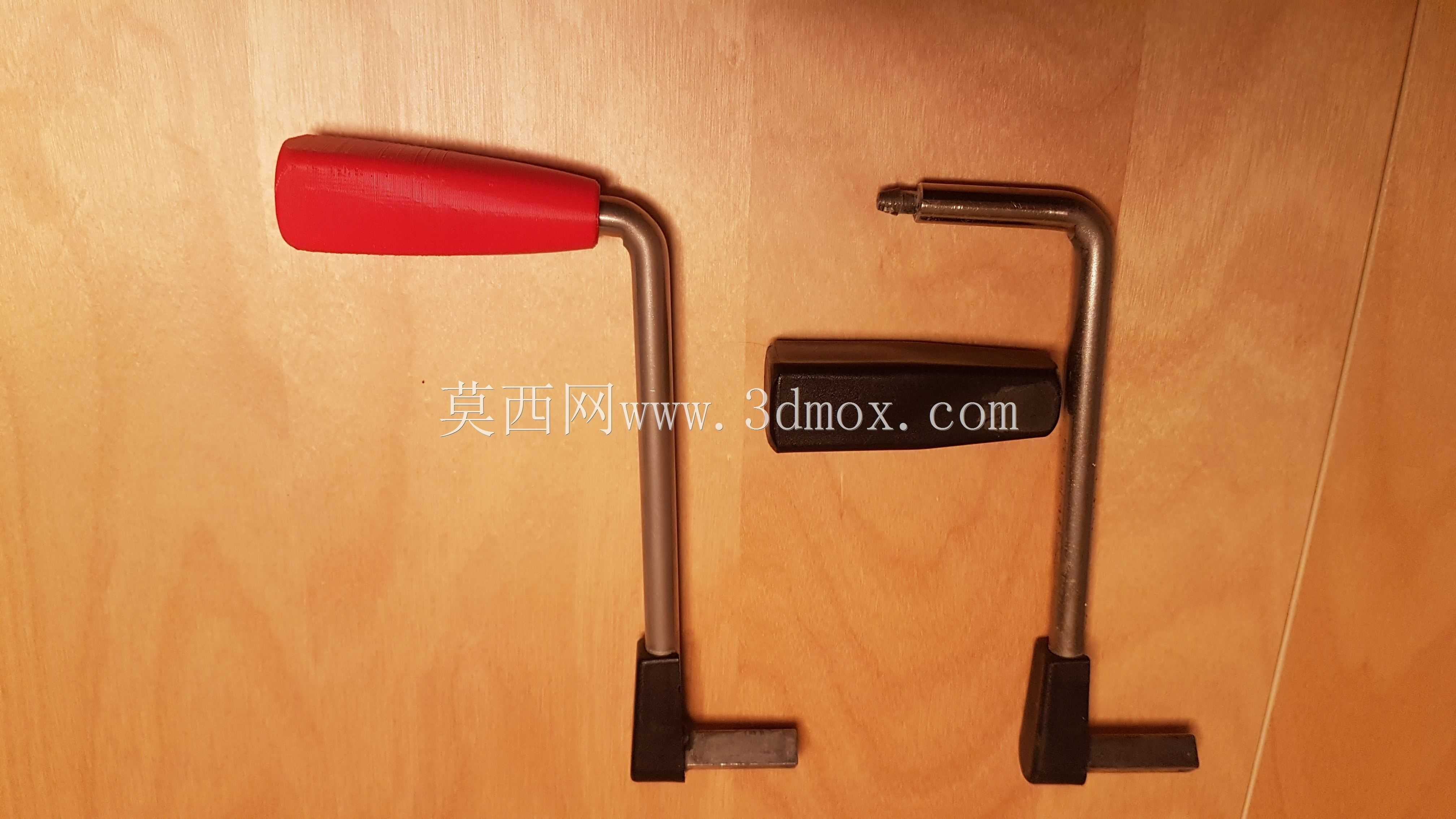

　　这类Z型弯折结构的摇动手柄，主要配套民用与商用建筑内置百叶窗的调节机构使用，日常场景中多安装在百叶窗侧边框的调节轴端，用户通过摇转手柄带动内部传动机构，实现百叶窗叶片角度翻转、帘体升降的操作控制，相比传统直柄拨杆，弯折结构的力臂设计更符合人手施力习惯，转动过程中无需手腕大幅弯折，长时间操作也不易产生酸胀感。从结构设计层面看，手柄整体采用三段式弯折的金属杆作为受力骨架，弯折处做了圆角过渡处理，避免应力集中导致的金属杆断裂问题，金属杆下端的扁方插接头是核心安装定位结构，尺寸完全匹配常规百叶窗调节轴的卡槽规格，安装时直接插入轴端卡槽即可完成传动连接，无需额外紧固件固定，拆装替换十分便捷。握持段分为两种包覆结构，一种是软质红色橡塑包覆层，

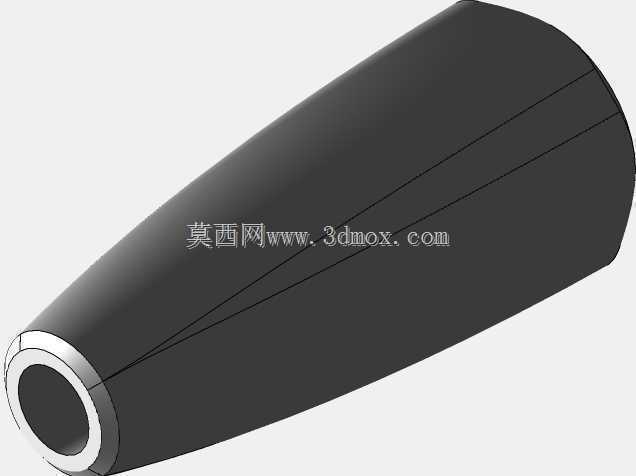

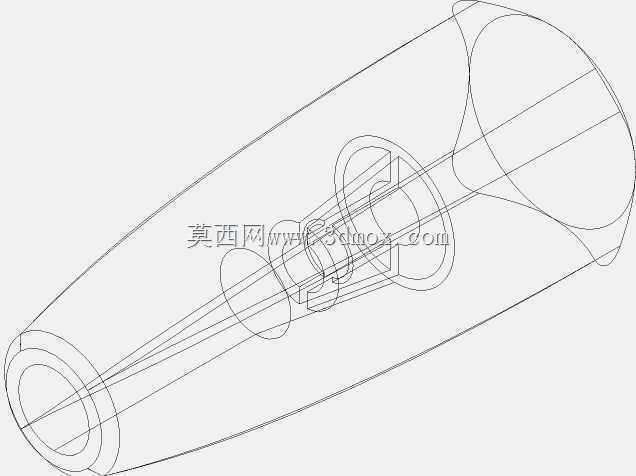

　　表面做了细微磨砂纹理，增大握持摩擦力的同时，冬季使用不会有金属冰感；另一种是硬质黑色工程塑料握块，结构强度更高，适合使用频率较高的公共场景百叶窗配套。设计过程中重点校核了摇转半径与安装边界的匹配度，摇转时手柄外轮廓不会与百叶窗边框、墙面产生干涉，金属杆的直径选型兼顾了抗扭强度与整体重量，承受常规操作扭力时不会出现杆体变形，握块与金属杆之间采用过盈压装配合，长期使用不会出现握块松脱打滑的问题。下端的限位挡块结构可以控制手柄插入调节轴的深度，避免插入过深顶坏内部传动结构，也能防止摇转过程中手柄从轴端脱出。这类替换手柄的设计初衷是解决原有百叶窗手柄断裂、丢失后难以采购原装配件的问题，结构尺寸适配市面多数主流规格的百叶窗调节机构，安装后操作手感与原装配件无明显差异，金属骨架的抗扭强度甚至优于多数原厂配套的塑料一体手柄，使用寿命更长。
