便携按压式喷雾容器结构设计

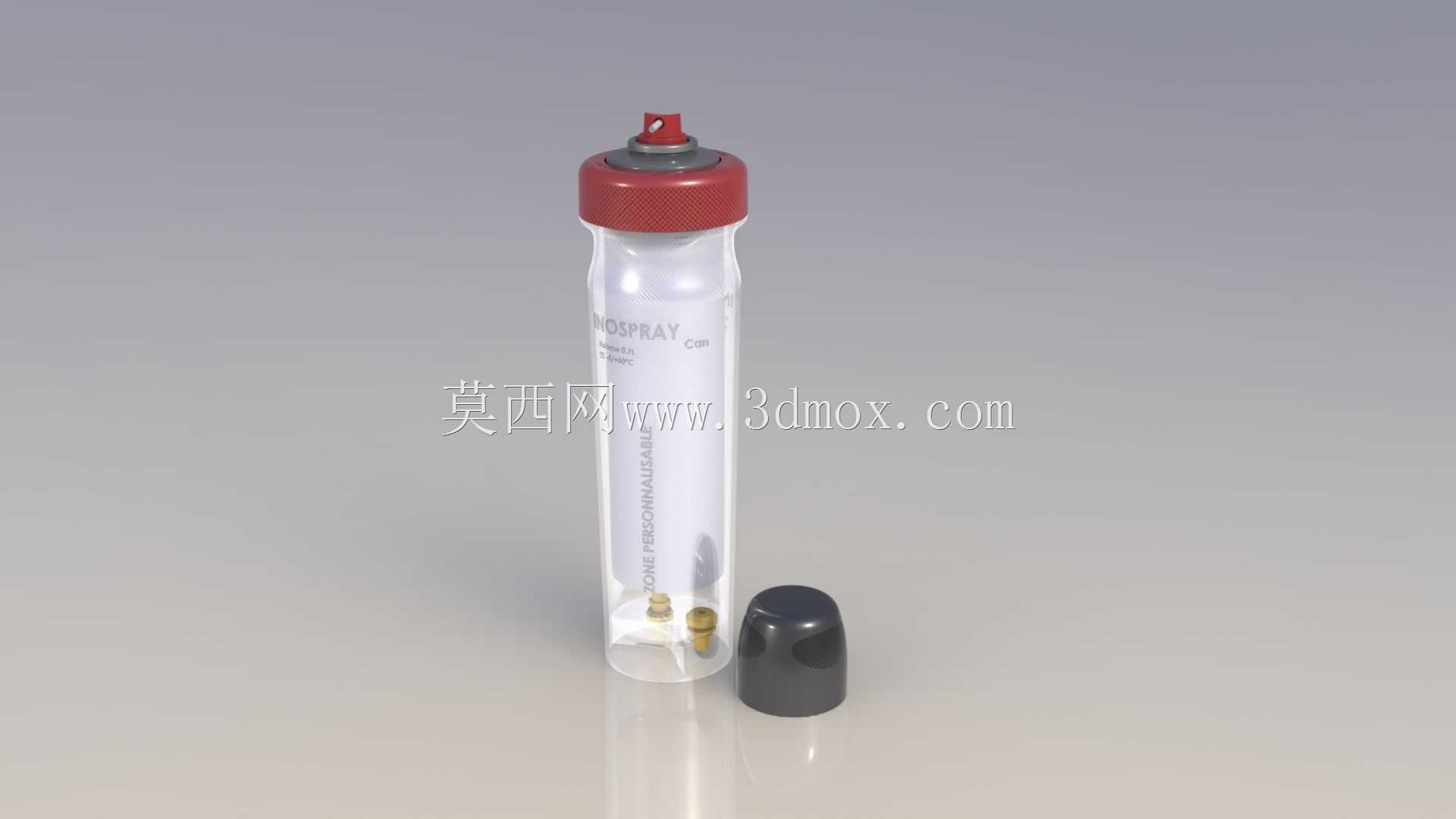

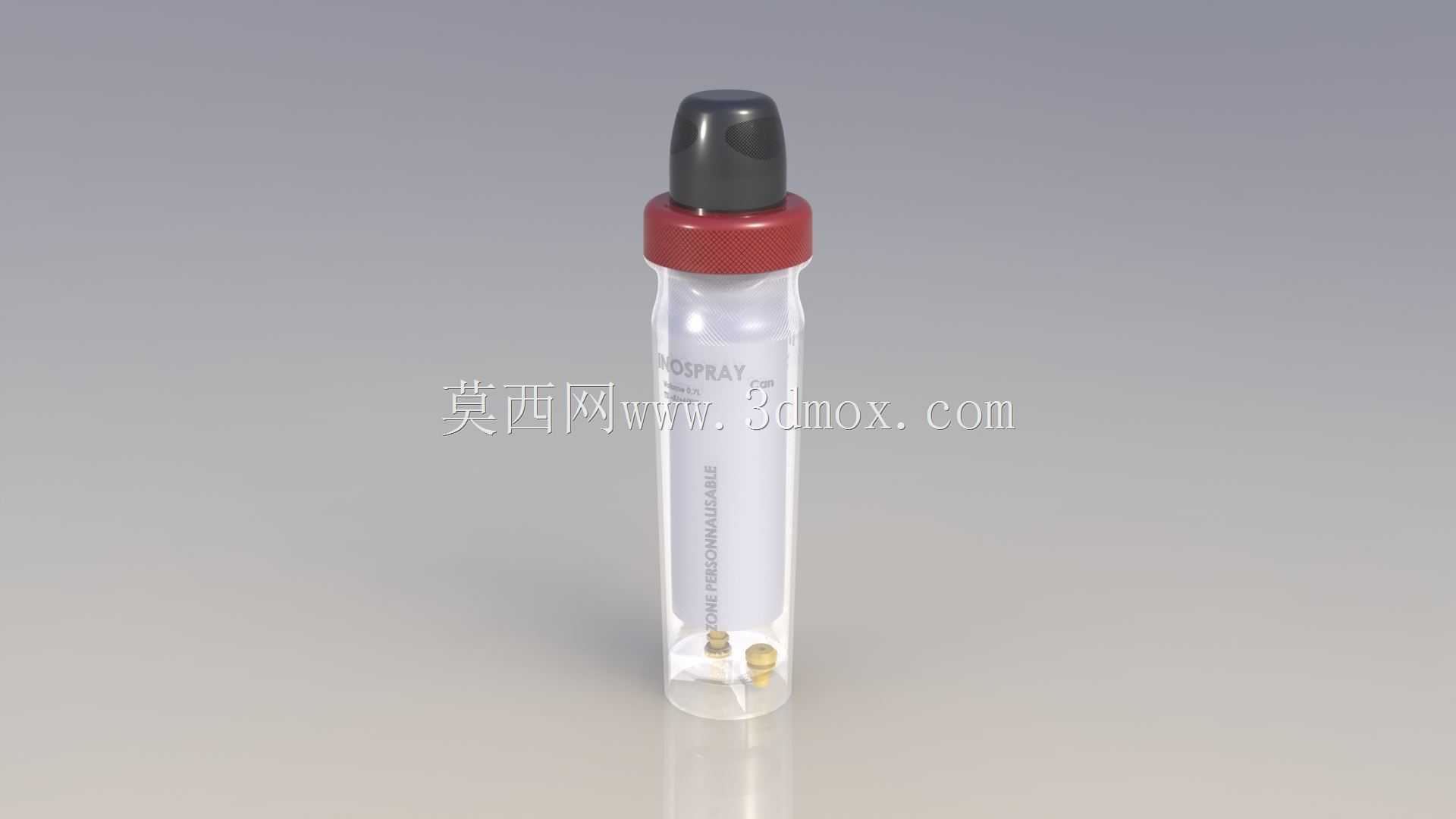

　　这类小型按压喷雾容器，在日化分装、便携消杀、小剂量试剂喷洒场景中应用十分广泛，日常随身便携的化妆水补喷、外出手部消毒、小面积工件表面清洁喷涂，都会用到这类结构的产品。从结构设计角度看，这款容器采用透明硬质管身作为储液主体，管身上端搭配红色密封端盖，端盖中心集成按压式喷雾阀组件，配套黑色外防护帽，在非使用状态下可以完全罩住喷头部位，避免误触按压导致液体渗漏，同时也能阻挡外界灰尘附着在喷孔位置，防止喷孔堵塞影响雾化效果。管身内部除了储液腔，还预留了吸液管的安装空间，吸液管一直延伸到管身底部的圆弧过渡位置，确保容器内剩余少量液体时也能被充分吸出，减少液体残留浪费。设计时首先要考虑的是密封可靠性，端盖与管身的配合采用过盈压合加密封圈的结构，

　　在日常携带晃动、温度小幅变化的场景下，都不会出现漏液问题，按压阀的弹簧行程经过匹配调校，按压力度控制在单指可轻松操作的区间，每次按压的出液量稳定在0.1-0.2ml区间，雾化扇面角度控制在45度左右，喷出的液滴颗粒均匀，不会出现大液滴滴落的情况。外形尺寸上，整体管身直径控制在20mm左右，含端盖总高度在110mm上下，配套的防护帽高度20mm，整体握持尺寸贴合成年人单指与拇指捏持的操作习惯，放在随身口袋、小型收纳包中都不会占用过多空间，安装边界上，端盖与管身的配合公差控制在0.1mm以内，喷头组件与端盖的安装位做了定位卡槽，装配时不需要额外调整角度即可对准喷孔方向，管身底部做了圆弧收底，放置在平面上时可以稳定直立，不会轻易倾倒。

　　在结构建模过程中，需要重点关注按压阀内部的流道走向，流道的转角位置都做了圆弧过渡，避免液体残留在内壁造成堵塞，储液管的内壁做了高光处理，减少液体挂壁现象，防护帽与端盖的配合采用小卡扣结构，扣合后有清晰的到位反馈，不会因为日常晃动出现防护帽脱落的情况。这类容器的结构设计还要考虑材料兼容性，透明管身一般采用耐常见日化溶剂、低浓度消杀试剂的材质，端盖与防护帽采用韧性较好的材质，避免日常磕碰出现开裂，喷头内部的弹簧采用耐腐蚀材质，长期接触不同成分的液体也不会出现锈蚀卡滞的问题，保证产品的使用寿命满足日常反复使用的需求。
