八边形烟灰缸硅胶铸造模具结构设计

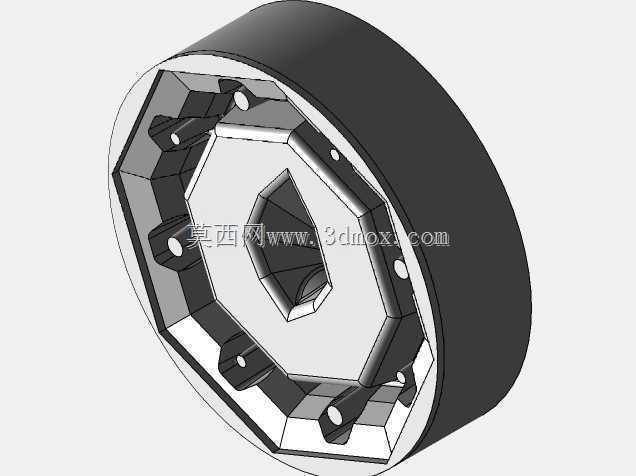

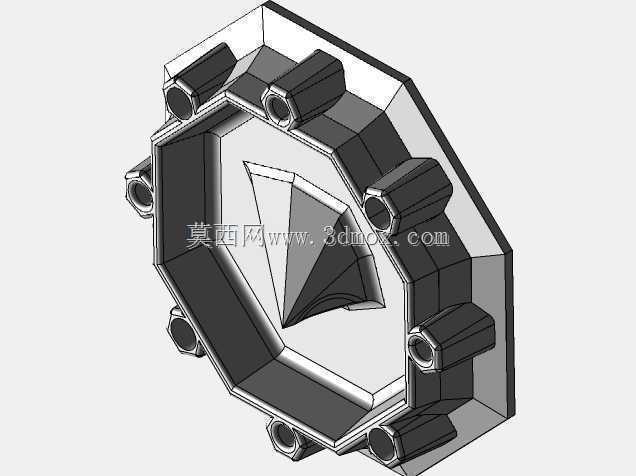

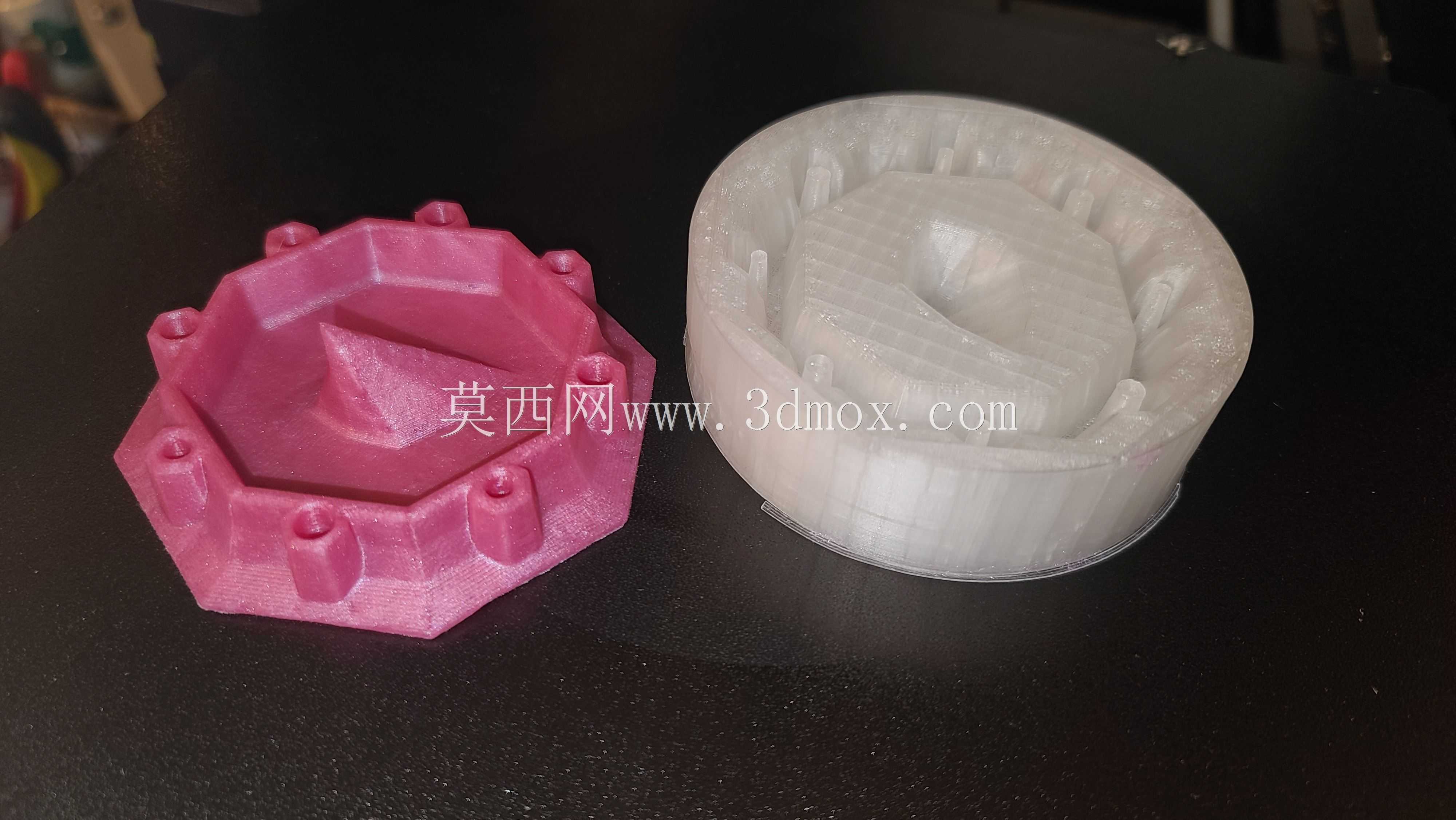

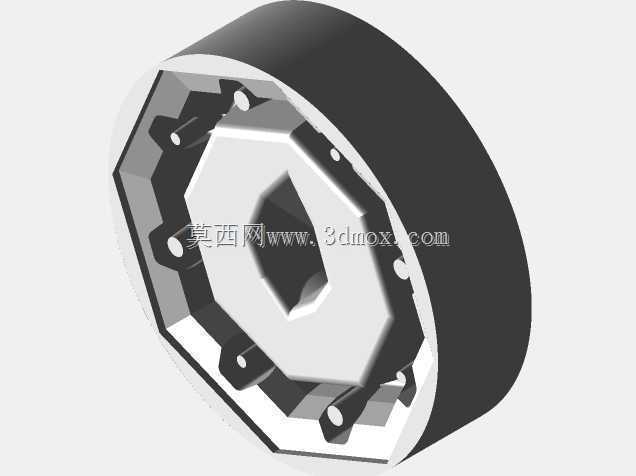

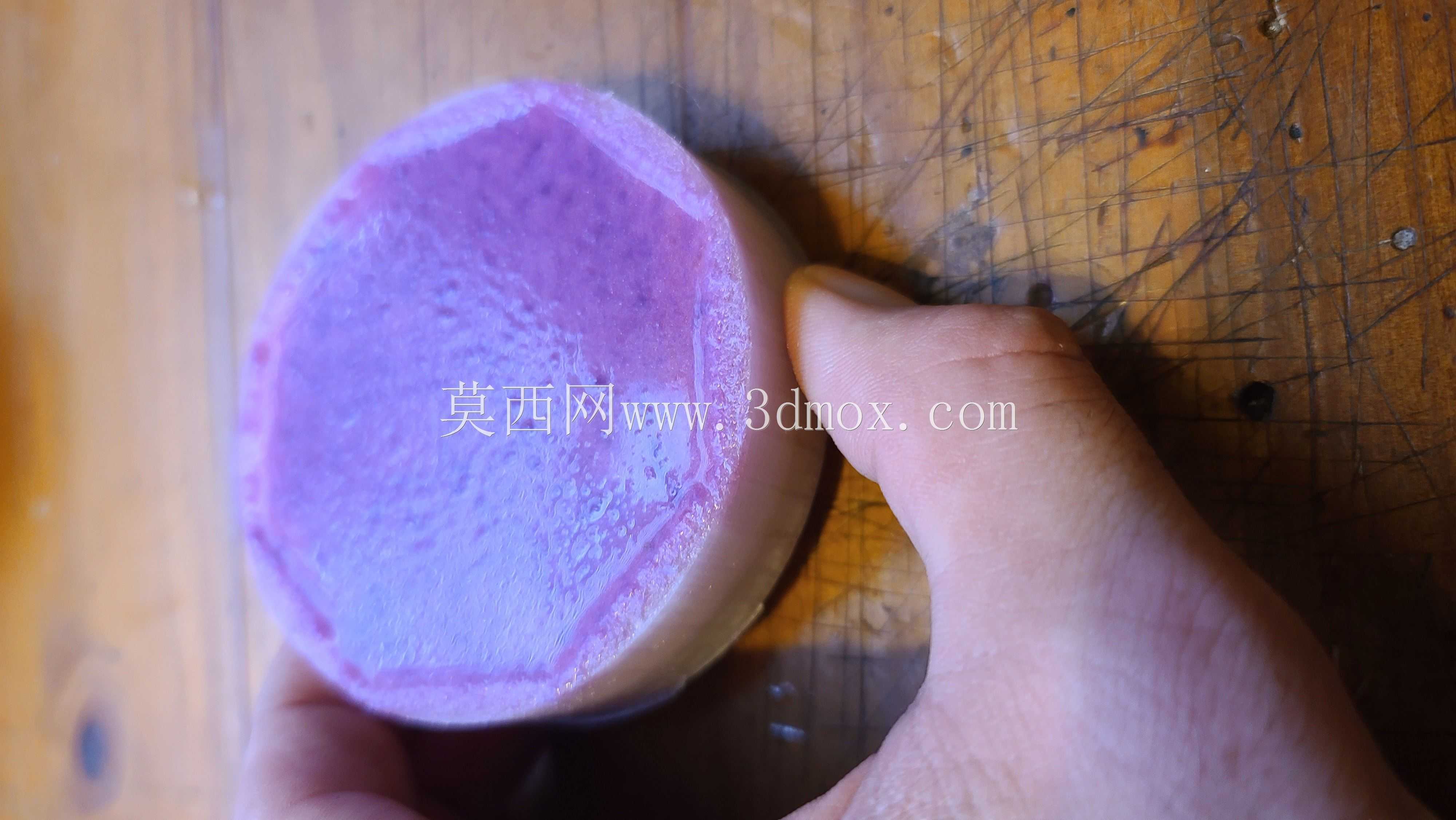

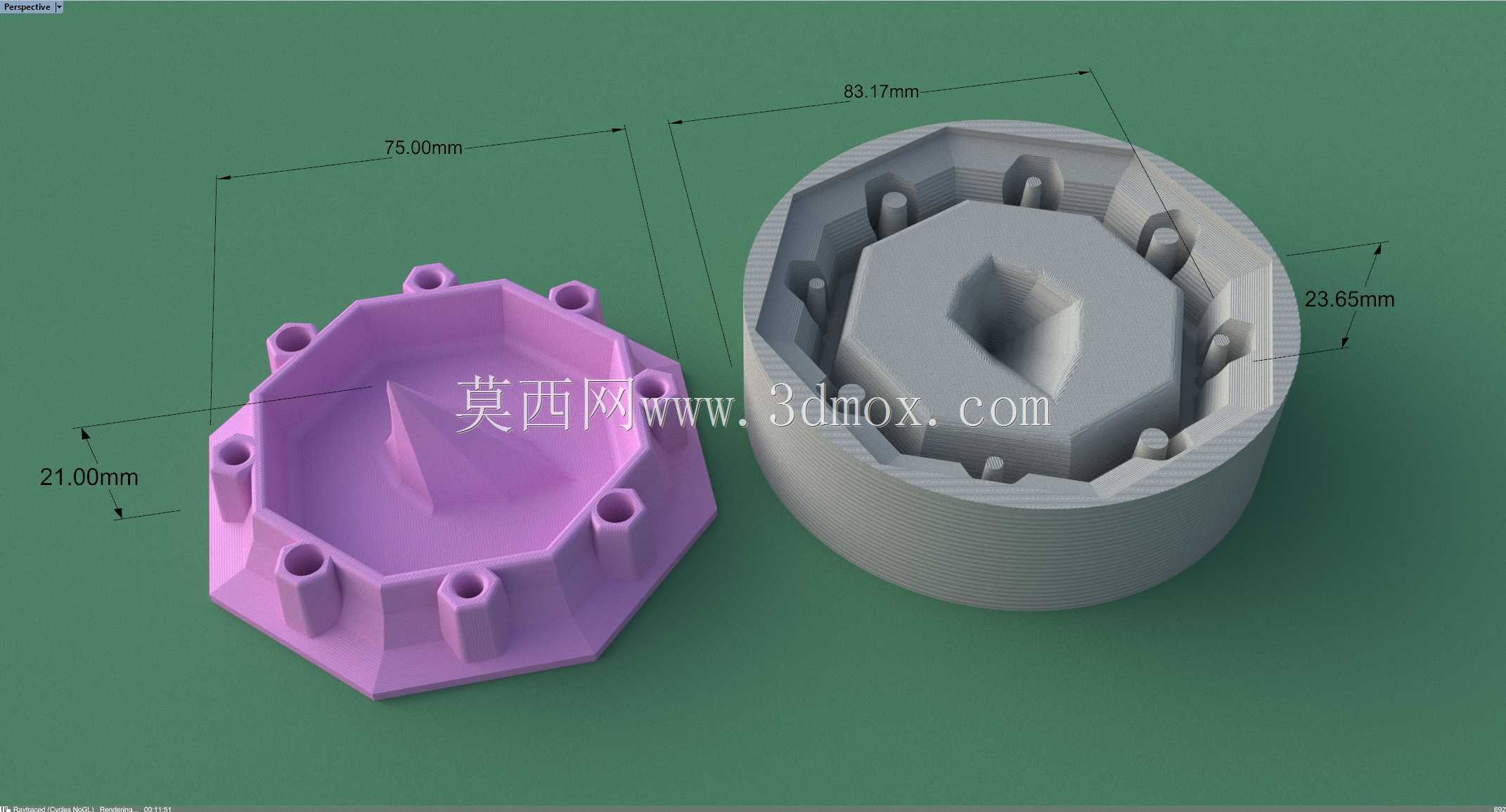

　　这套硅胶铸造模具主要面向小批量文创日用品的快速浇铸生产场景，适配桌面级真空浇铸作业环境，可直接用于生产八边形造型的除雾器样式烟灰缸成品，无需额外加工复杂的金属模架，适合手板打样、小批量定制类日用品的生产环节。模具整体采用上下模对合的分体式结构，上模为紫色硅胶材质的成型腔部分，下模为灰色硬质材质的模芯基座，合模后可形成完整的烟灰缸成型空腔，边缘设置的八个圆柱形定位凸台可在合模时精准卡入下模对应凹槽，避免浇铸过程中出现错模、飞边过厚的问题。从尺寸边界来看，整套模具合模后托盘基准尺寸为75mm宽度方向，总高度控制在21mm，成型出的烟灰缸最大外径约63.17mm，内腔深度23.65mm，适配常规桌面摆放的烟灰缸尺寸规格，

　　不会出现过大占用桌面空间或者过小容量不足的问题。设计过程中重点考虑了硅胶模具的脱模可行性，除了中部凸起的圆锥结构外，其余所有侧壁结构的拔模角度均不小于5度，圆锥曲面部分虽然角度小于45度，但依托硅胶材质本身的弹性形变能力，依然可以顺利完成脱模，不会出现成型件卡在模腔内的问题。浇铸作业时，单次成型需要消耗约28立方厘米的铸造树脂，配合真空室排泡处理即可获得表面光滑无气泡的成品，模具本身支持等比例缩放调整，可根据实际生产需求放大或缩小成品尺寸，调整后只需同步校核拔模角度与壁厚均匀性即可正常使用。模腔内部的凸起结构对应烟灰缸的中部灭烟槽，边缘的八个凸柱成型后为烟灰缸的烟位放置槽，可同时容纳八根香烟搁置，完全满足日常使用的功能需求，模腔边缘的密封面做了0.2mm的微压边设计，合模后多余的浇铸料会从压边处溢出，不会流入合模缝隙形成难以清理的飞边。
