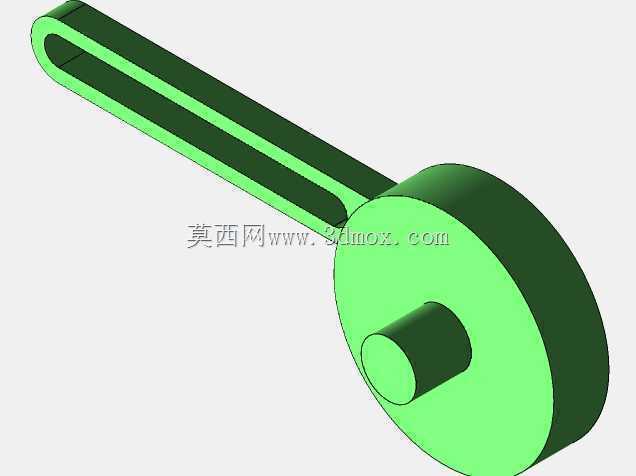

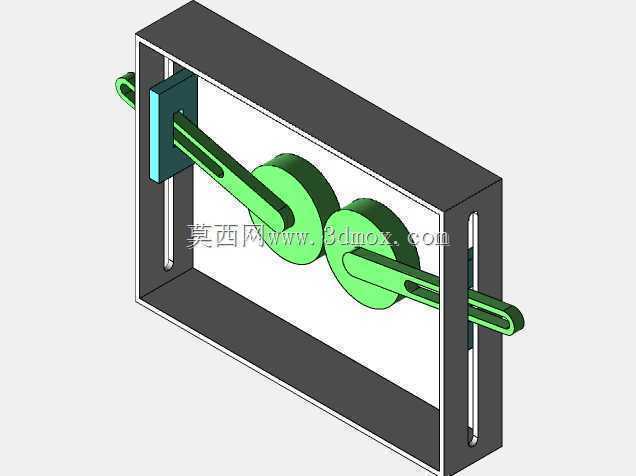

带长柄操作端的偏心轮传动构件结构

　　这款带长柄操作端的偏心轮传动构件，常见于小型手动进给机构、简易夹具的锁紧驱动单元、轻工设备的间歇送料模块中，在手动冲压工装、小型台钻的深度限位调节结构、包装设备的手动压合工位也能见到同原理的结构应用，核心是通过长柄的力矩放大作用，降低操作端的施力需求，再通过偏心轮的回转轮廓实现直线方向的位移输出，完成压紧、进给、锁止这类需要直线往复动作的工况需求。从结构设计逻辑来看，长柄采用了等截面的扁长杆结构，杆身做了中空挖槽处理，在保证手柄抗弯强度的前提下，尽可能降低构件自身重量，避免长时间操作带来的额外负载，手柄与轮体的连接位置做了圆弧过渡，消除应力集中的薄弱点，防止反复扳动过程中连接位置出现断裂失效。轮体部分采用偏心圆柱结构，

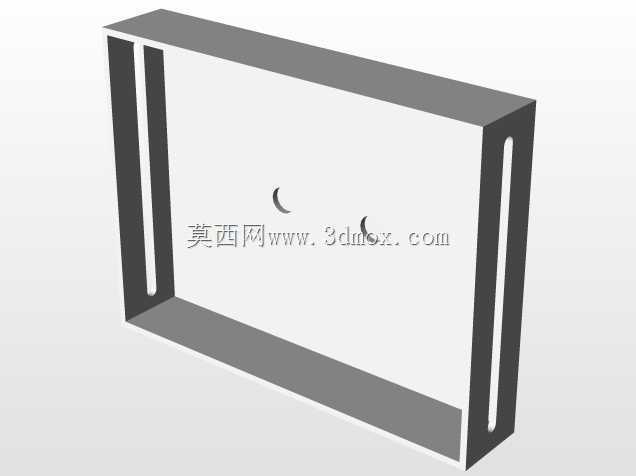

　　中心的凸台是安装定位轴颈，装配时需要穿过安装座的对应孔位，通过轴用挡圈或者锁紧螺母完成轴向定位，保证轮体可以绕轴颈顺畅回转，轮体的偏心距直接决定了整个构件的输出行程，设计时需要结合实际工位需要的压紧力、位移量来匹配偏心距的数值，偏心距过大会导致操作力矩陡增，过小则无法满足行程需求。安装边界上，需要预留长柄的全行程摆动空间，避免手柄扳动过程中与周边的安装架、其他传动构件发生运动干涉，轮体的工作端面需要与被驱动的滑块、压头端面保持平行，防止传动过程中出现偏载，导致局部磨损加剧。这类构件的配合核心在于偏心轮与从动件的接触副设计，既要保证回转过程中接触顺畅无卡滞，也要控制配合间隙，避免动作过程中出现过大的回程误差，在手动操作的工况下，

　　手柄的长度设计需要匹配普通人的手部施力范围，过长会导致结构占用空间过大，过短则操作费力，通常会结合操作频率、所需输出力的大小综合确定杆长参数。轮体与手柄的连接采用一体化结构设计，减少了额外的装配连接件，提升了整体结构的刚性，避免装配式连接带来的松动隐患，轴颈部分的尺寸公差需要与安装座的轴承或者衬套公差匹配，保证回转精度的同时，不会出现装配过紧导致的操作卡滞。
