异形槽位圆盘式机械连接限位构件

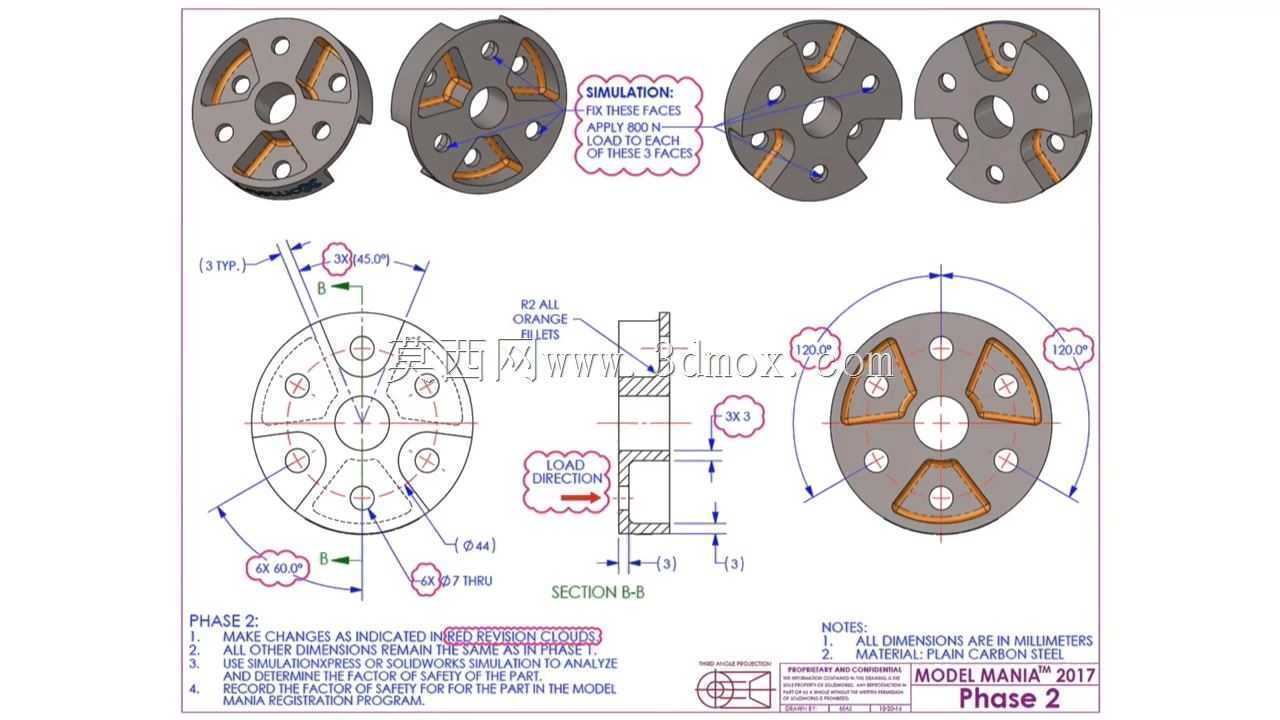

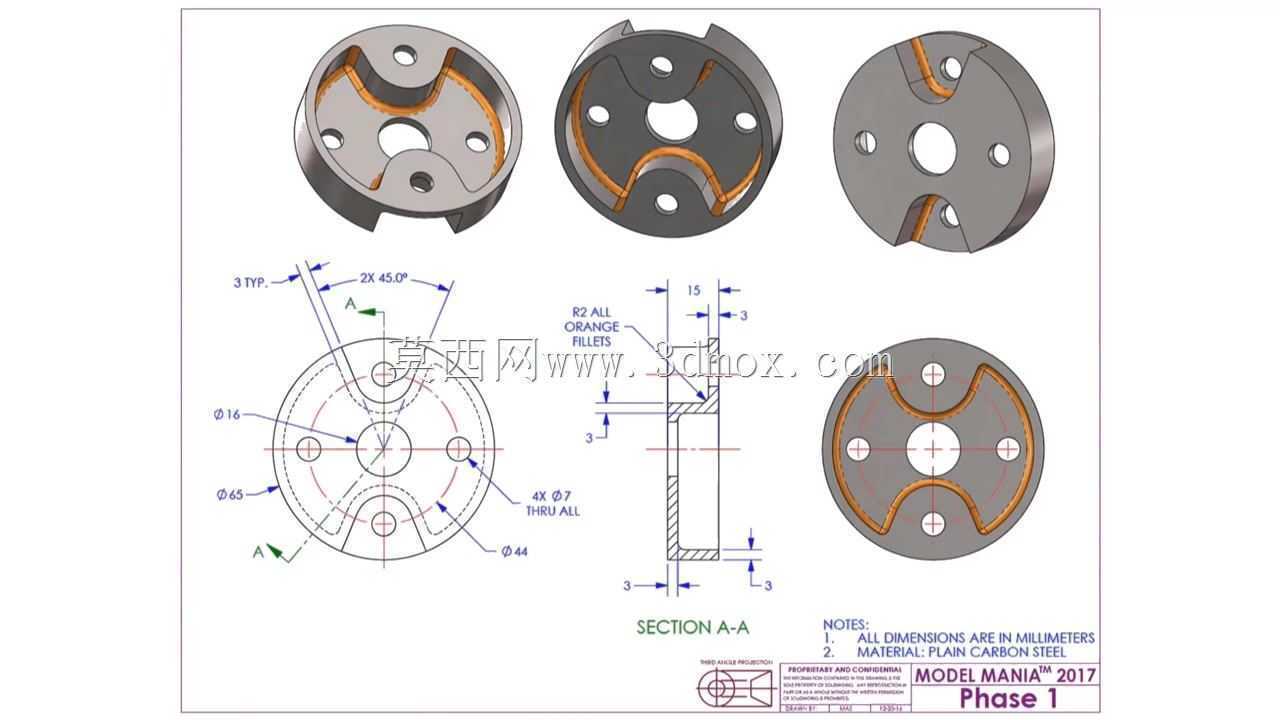

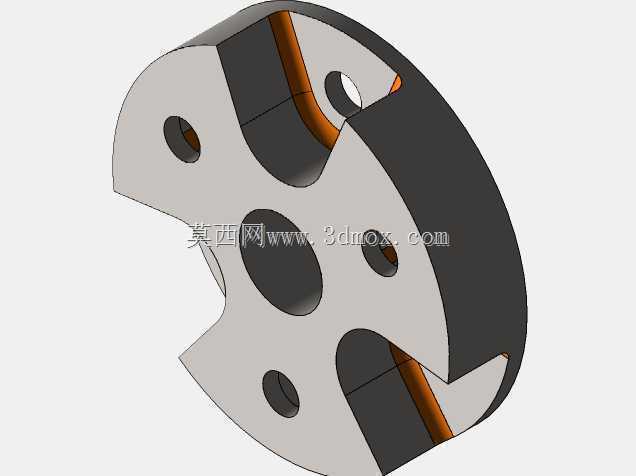

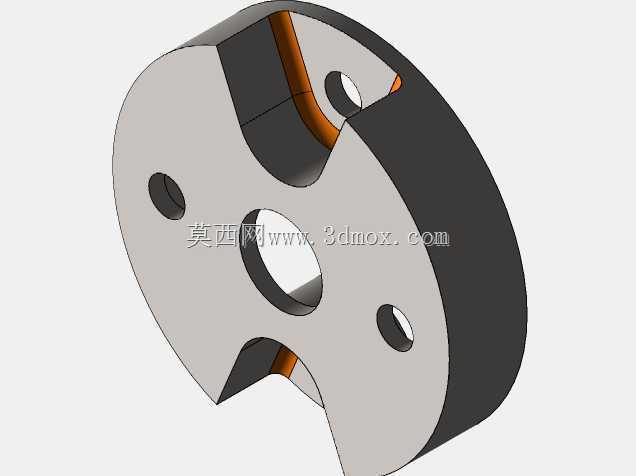

　　这类带异形通槽的圆盘构件，多应用在间歇传动机构、工装夹具定位模组以及小型自动化设备的角度限位单元中，实际装配时会作为动盘与定盘配合，通过槽位与配套的拨销、滚珠组件接触，实现预设角度范围内的往复摆动或者定角度分度动作，部分轻载输送线的止停定位工位也会用到同结构的构件，靠槽位的曲面轮廓缓冲拨销接触时的冲击力，避免刚性碰撞带来的零件损耗。从结构设计逻辑来看，构件主体采用圆盘式布局，中心设置贯穿的主轴安装孔，孔位公差按照基孔制过渡配合设计，能够直接套装在对应直径的传动轴上，靠端面的紧定螺钉孔实现周向固定，不需要额外加工键槽的版本多用于低扭矩、快拆的工装场景，降低装配复杂度。盘面分布的多个小圆孔分为两类，一类是沿圆周均布的安装沉孔，

　　用于将构件固定在相邻的法兰或者安装座上，沉孔深度设计刚好容纳内六角圆柱头螺钉的头部，保证装配后构件端面无凸起，不会和相邻运动部件发生剐蹭；另一类是偏心位置的光孔，用于安装缓冲阻尼塞或者限位顶丝，调整构件的摆动极限角度。盘面上的异形通槽是整个构件的核心功能区，槽的两个侧壁采用平滑圆弧过渡，没有尖锐棱角，一方面是减少拨销在槽内滑动时的磨损，另一方面圆弧轮廓能够让拨销的运动速度按照预设曲线变化，避免机构启停时产生刚性冲击，槽的两端设置了微小的让位圆弧，防止拨销运动到极限位置时出现卡滞。设计这类构件时，首先要确定安装边界：构件的整体厚度要匹配安装工位的轴向空间，外圆直径不能超出相邻部件的运动包络范围，避免运转时发生干涉；

　　中心孔的位置要和传动轴的同轴度控制在0.02mm以内，否则会导致槽位和拨销的配合间隙不均匀，长期运转会出现单侧磨损过快的问题。异形槽的轮廓曲线需要结合配套拨销的直径做等距偏移设计，保证槽壁和拨销的接触为线接触，减少接触应力，同时槽的边缘要做0.2mm的倒角去除毛刺，避免装配时刮伤配套零件的表面。这类构件的材质多选45号钢或者铝合金，重载场景下会做表面淬火处理提升槽壁的耐磨性，轻载工装场景下做阳极氧化处理即可满足使用需求，实际建模时需要注意所有孔位的轴线和盘面保持垂直，异形槽的拔模斜度控制在0.5度以内，保证加工时能够顺利出模或者铣削加工到位，不会出现侧壁锥度过大导致配合间隙超差的问题。
