轻型栏板载货迷你拖车货厢结构设计

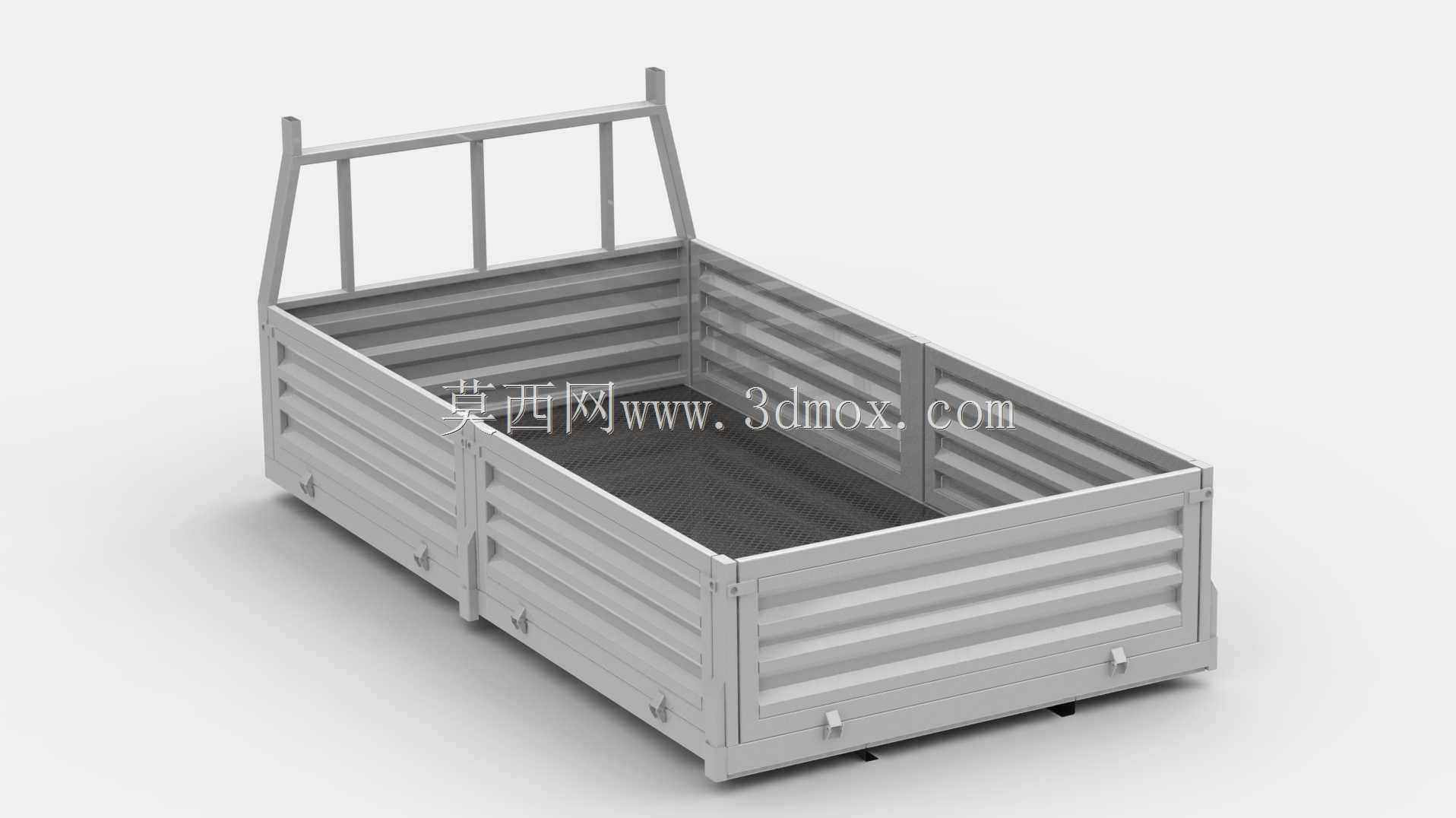

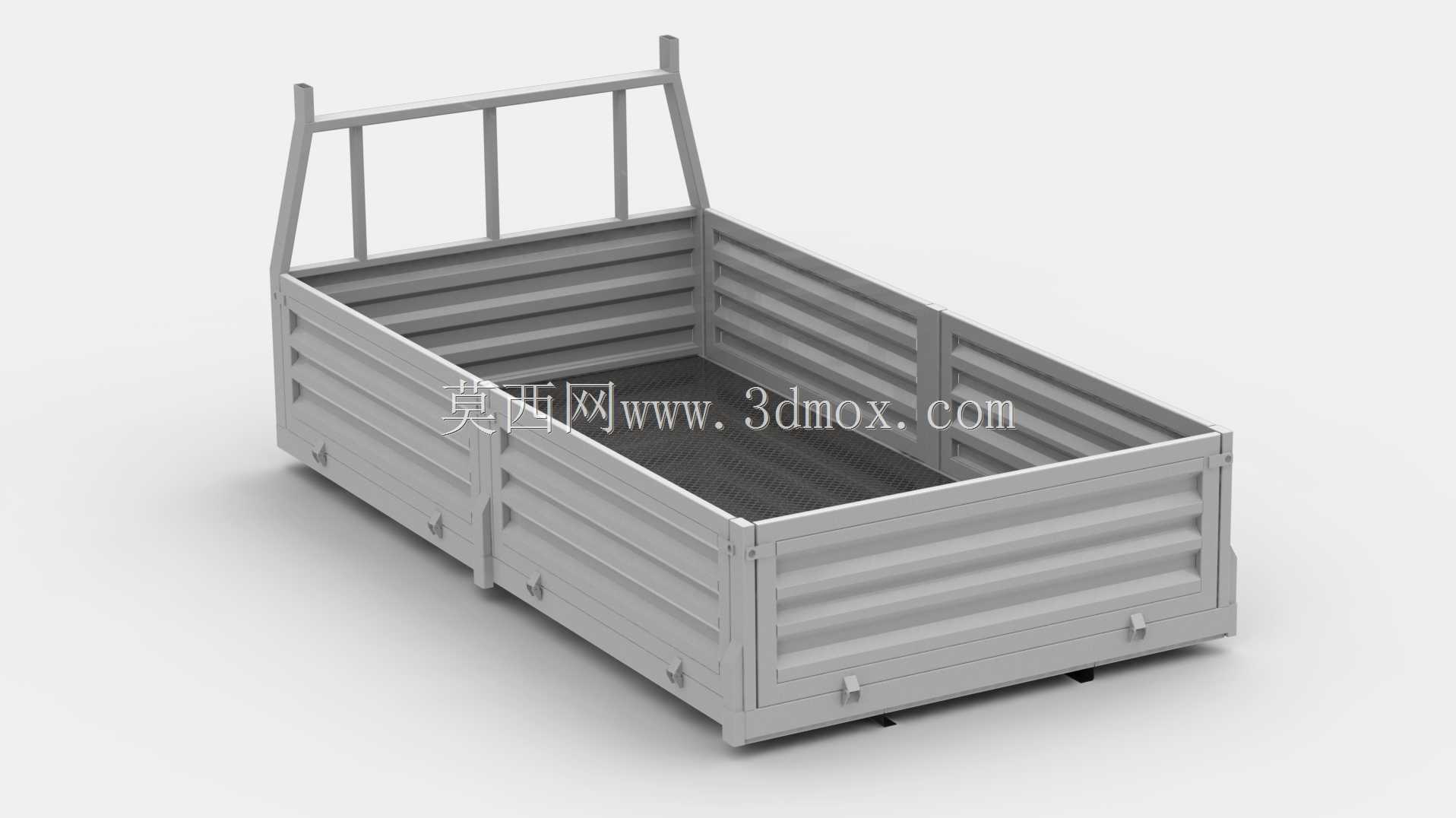

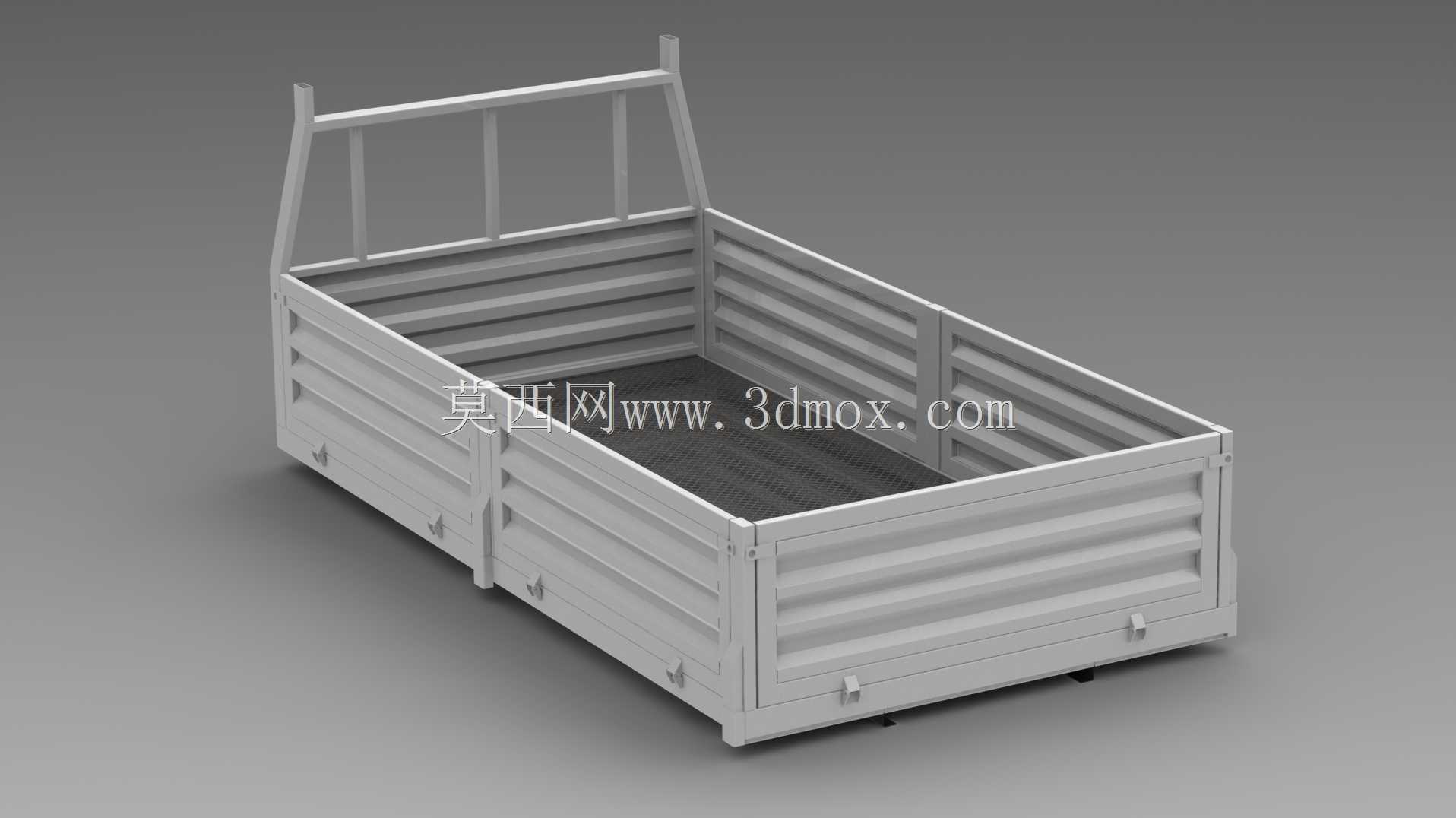

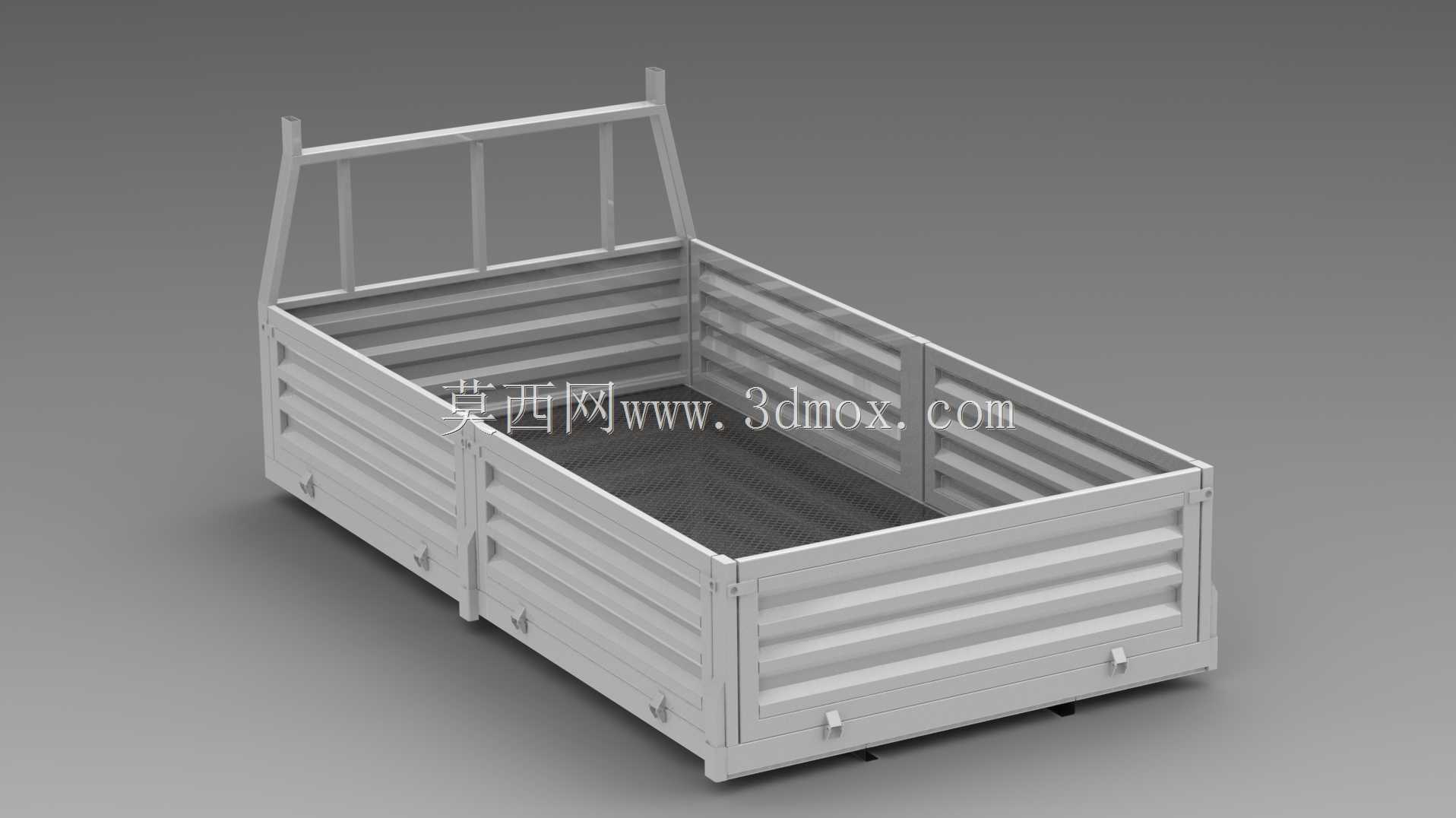

　　这款迷你拖车的栏板式货厢结构，主要面向短途零散物料转运、农用物资田间运输、厂区内部小件货品周转、户外作业工具携行等场景，适配小功率牵引车、农用拖拉机、小型工程机具的拖拽使用需求，可在狭窄的田间便道、厂区通道、乡村非铺装路面完成常规货运车辆无法通达区域的物料输送作业。设计阶段优先考量了货厢的轻量化与承载性能平衡，主体采用波纹压型钢板拼接结构，侧板与前挡板的压型筋条沿竖向排布，既能够提升板材的抗弯刚度，降低空载状态下的整备质量，也能避免装载散料时板材出现鼓胀变形；货厢侧板设置多组快拆式锁止卡扣，可根据装卸需求单侧或多侧向下翻折放平，配合叉车、人工装卸的不同作业模式，降低大件物料装卸时的抬升高度，减少作业人员的劳动强度。

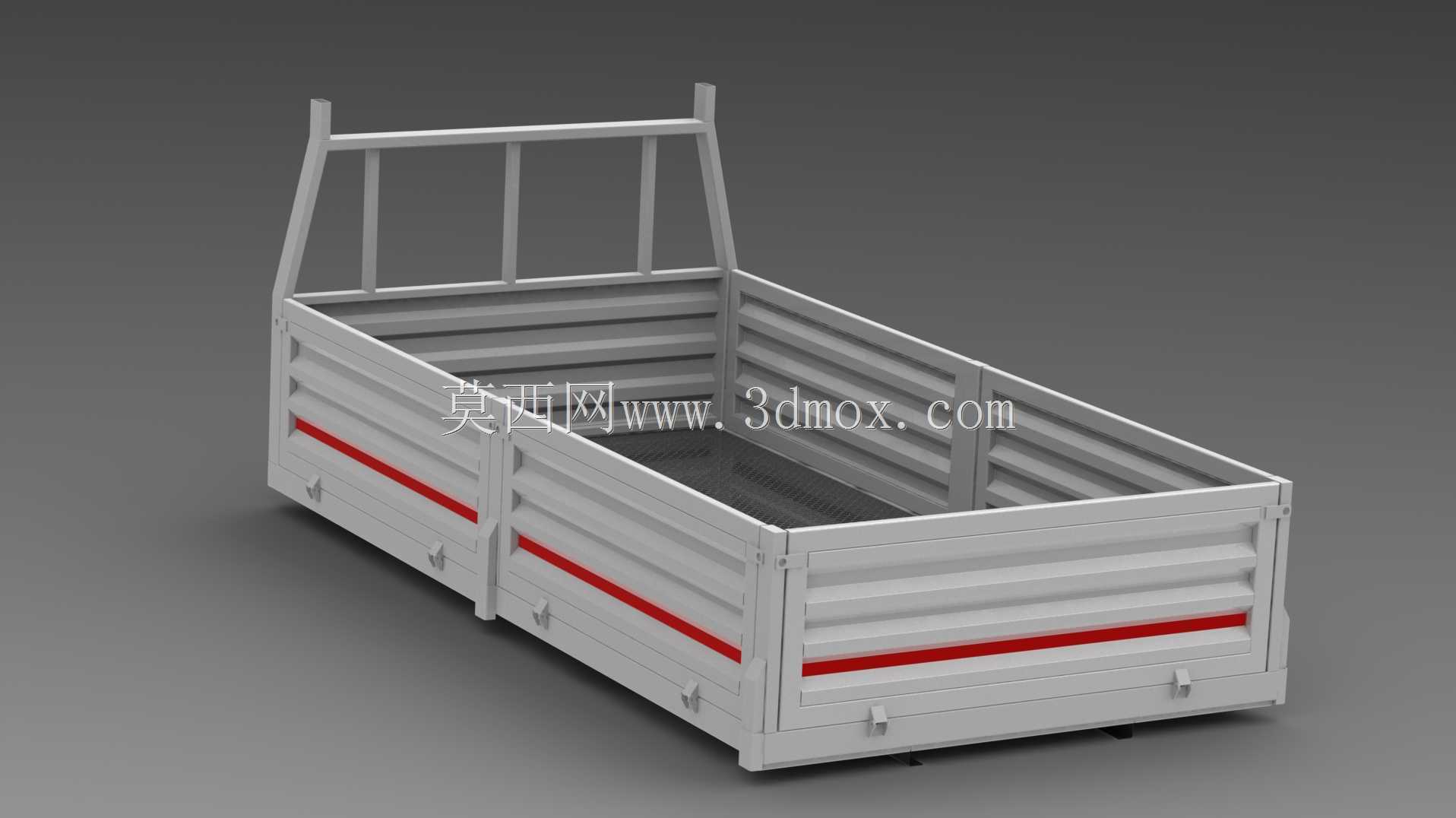

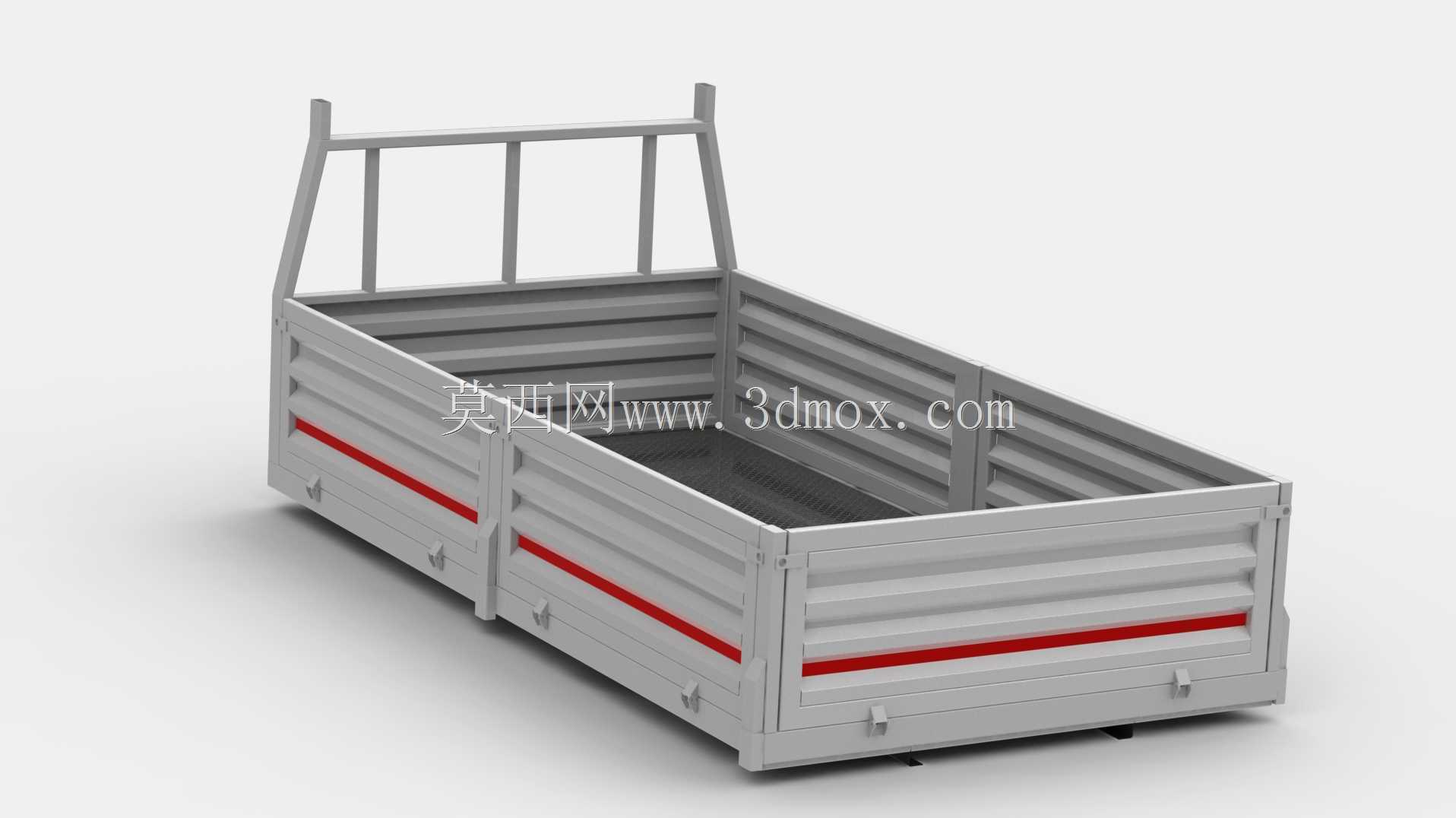

　　前挡板位置设置加高的龙门架结构，一方面可在紧急制动时阻挡货厢内物料向前滑移冲击牵引车尾部，另一方面也可作为篷布支架的固定基座，满足雨天、扬尘环境下的遮盖运输需求。货厢侧板外侧设置的红色反光标识安装位，符合道路拖拽行驶的安全标识要求，提升低能见度环境下的行驶辨识度。结构设计上，货厢底板采用框架式承载结构，底部预留了与拖车行走底盘的安装孔位，安装边界匹配常规1吨级轻型拖车底盘的连接尺寸，无需额外改制即可完成与通用拖拽底盘的装配；栏板的铰接位置采用耐磨衬套结构，长期翻折使用也不会出现铰接松旷、间隙过大的问题，侧板锁扣采用偏心压紧结构，锁止后可消除栏板与底板、栏板之间的拼接间隙，避免运输散粒物料时出现撒漏问题。货厢内部边角做圆弧过渡处理，减少散料卸料时的残留堆积，也便于日常使用后的清洁维护；整体结构无复杂异形曲面，所有钣金件均可采用常规冲压、折弯工艺加工，制造成本可控，维修替换配件通用性强，适合小规模批量生产与基层场景的日常维保需求。
