汽车改装多辐式轻量化轮毂三维设计

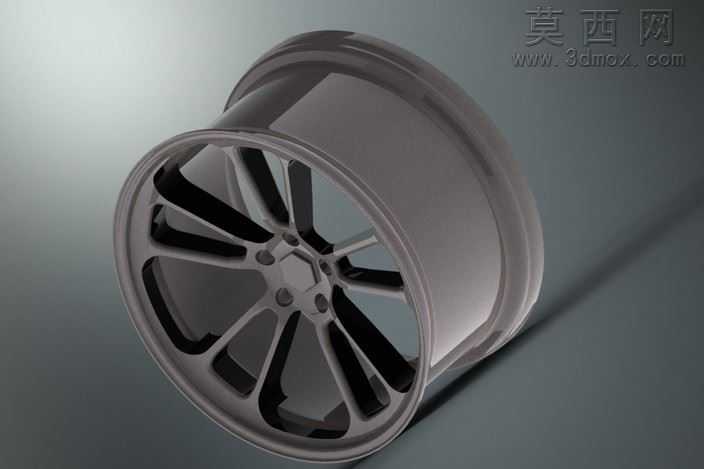

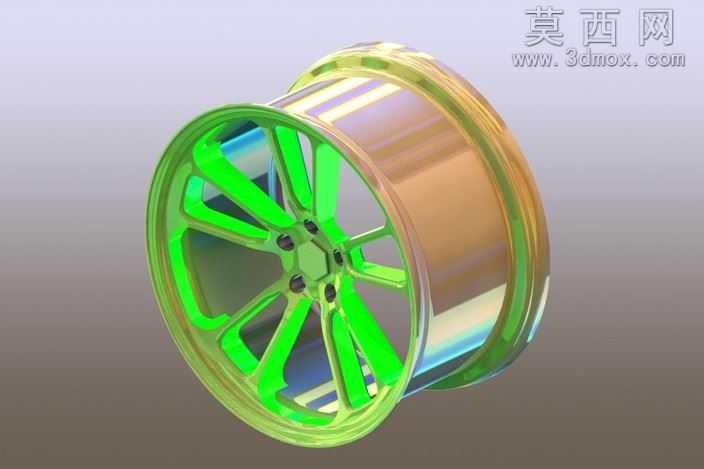

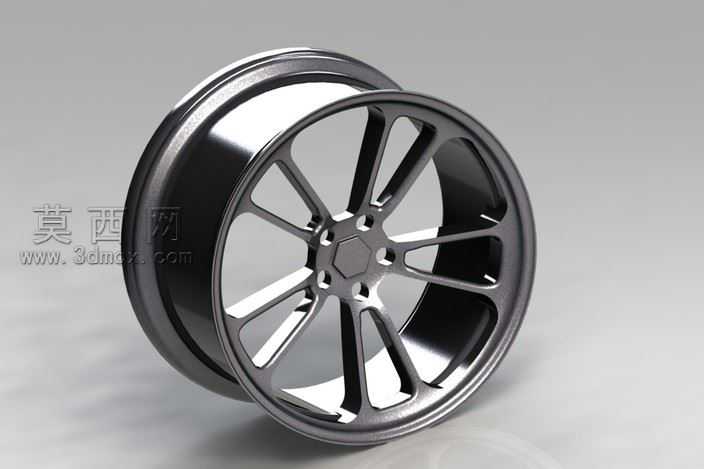

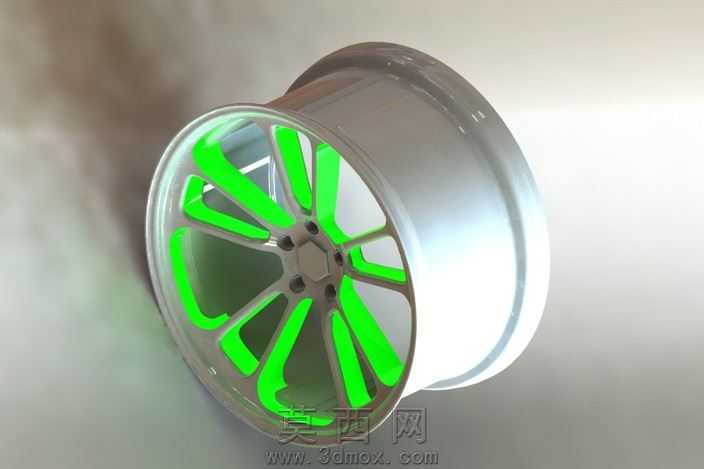

本作品为汽车改装用多辐式轮毂三维设计，建模阶段采用参数化建模逻辑，先以旋转特征构建轮辋的基础筒体结构，精准匹配民用乘用车轮胎的安装尺寸标准，轮辋的胎圈座、轮缘、槽口等结构完全符合行业通用尺寸规范，保证后续实际生产装配的适配性。轮辐部分采用十组双辐条的对称布局设计，先通过草图绘制单组辐条的截面轮廓，再以中心轴为基准进行圆周阵列，保证所有辐条的结构一致性，辐条表面做了渐变式的曲面过渡处理，从中心安装盘位置向轮辋边缘逐步收窄，既优化了视觉上的运动感，也通过力学仿真验证了该结构的载荷分布合理性，能够在行驶过程中均匀分散路面传递的冲击载荷。中心安装区域设计了内凹式的螺栓安装位，中心孔与螺栓孔的位置精度严格按照乘用车轮毂安装标准设定，安装面做了平整化处理，保证与车辆轴头的贴合紧密性。材质设计阶段，主体采用亮面金属铝合金材质，通过调整材质的反射率、粗糙度参数，模拟出锻造铝合金的细腻金属质感，轮辋边缘做了亮面车削的效果区分，与辐条的半哑光金属质感形成层次对比，渲染阶段采用三点布光方案，主光模拟自然光突出轮毂的曲面光影变化，辅光补全暗部细节避免死黑，轮廓光勾勒轮毂的边缘轮廓，背景采用浅灰色渐变背景突出主体，最终呈现的渲染效果能够清晰展示轮毂的结构细节与材质质感。设计过程中充分考虑了轻量化需求，在辐条的非受力区域做了内凹式的减重处理，在保证结构强度满足日常行驶载荷要求的前提下，尽可能降低轮毂的整体重量，减少车辆的簧下质量，提升车辆的操控响应性能，同时辐条的镂空结构也能够为刹车系统提供更好的通风散热空间，提升连续制动时的刹车稳定性。
