带弹簧阻尼调节的机械调速装置

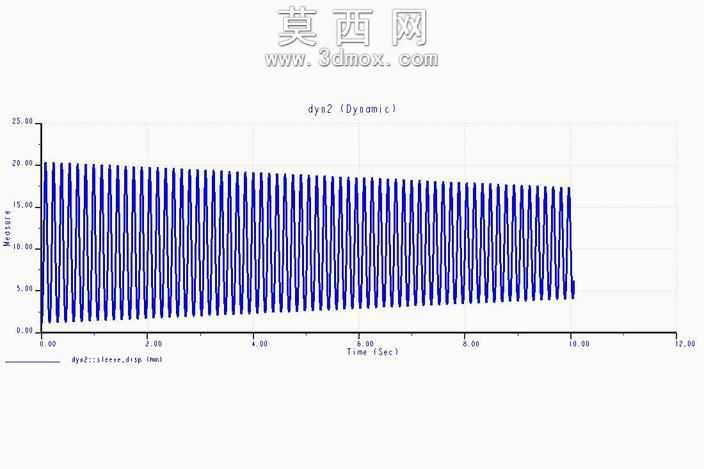

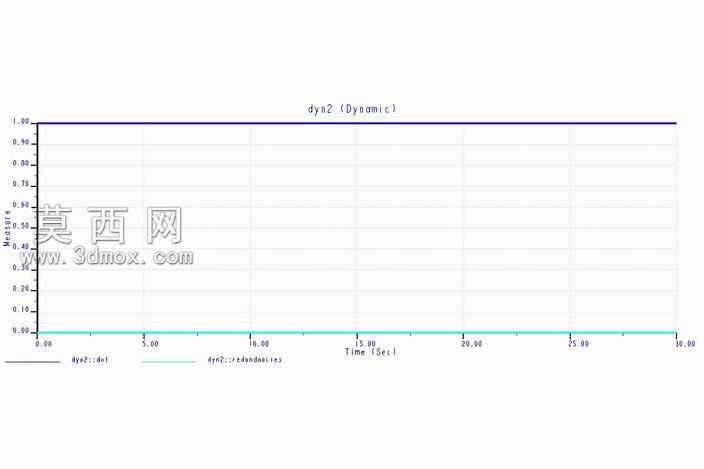

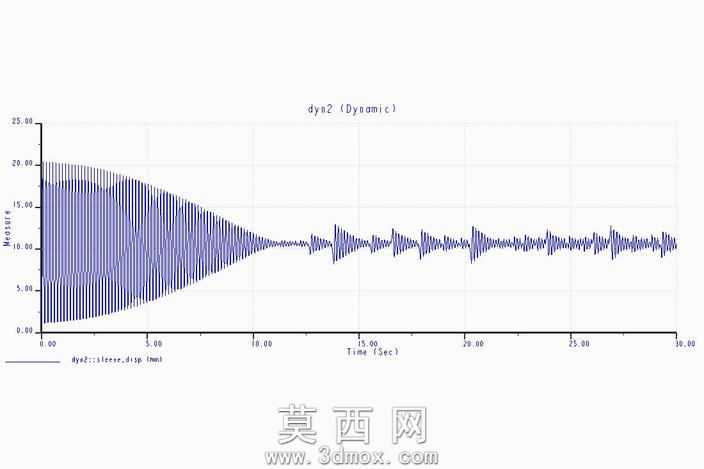

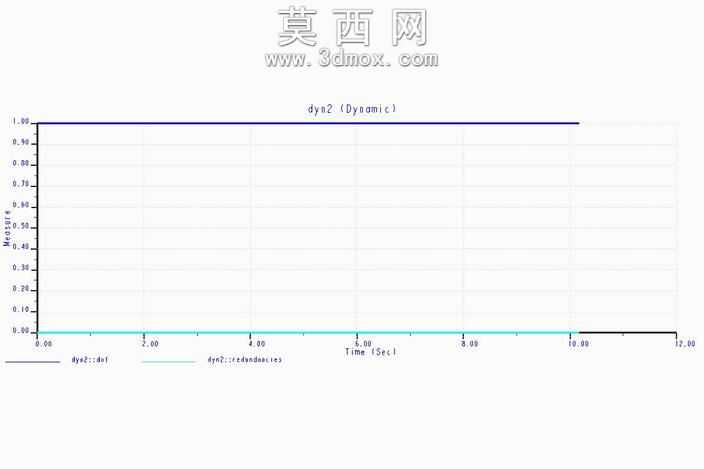

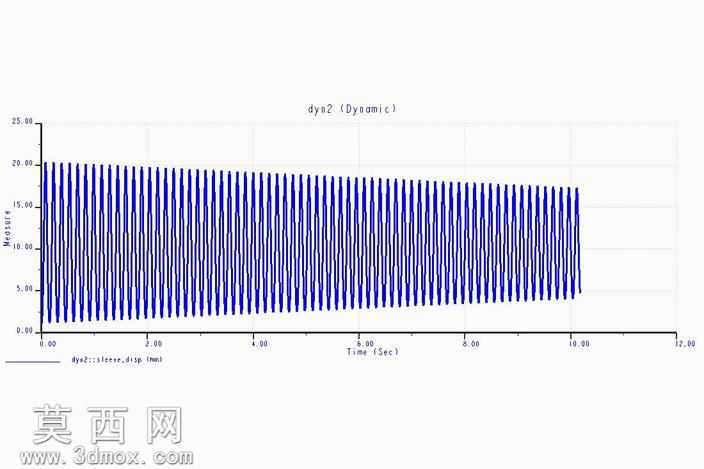

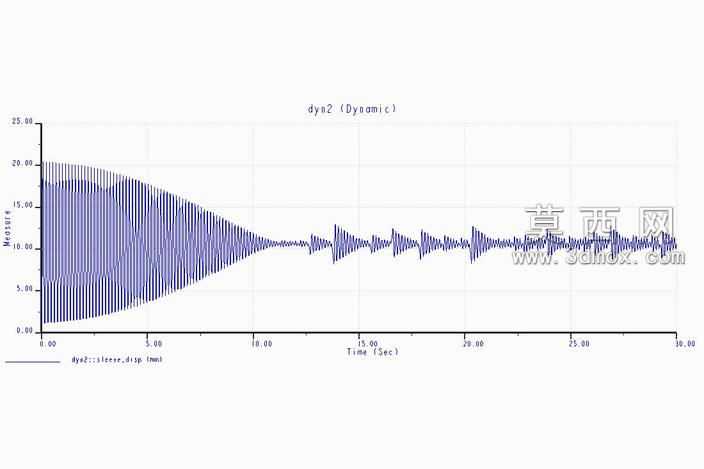

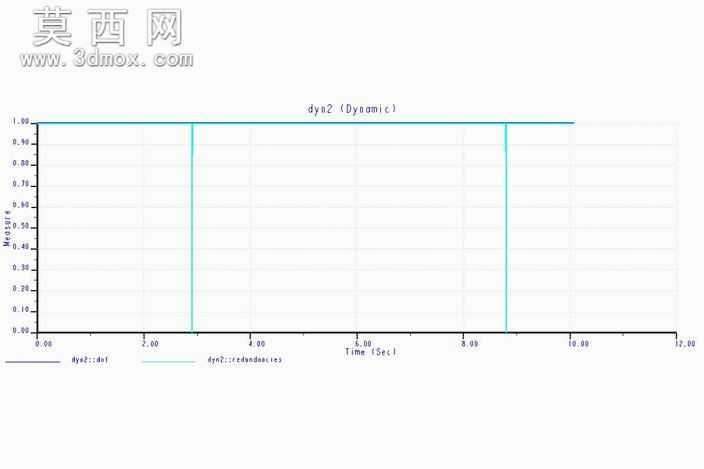

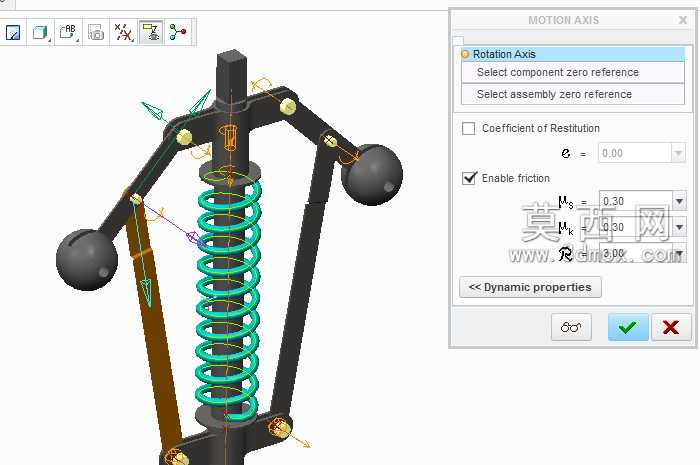

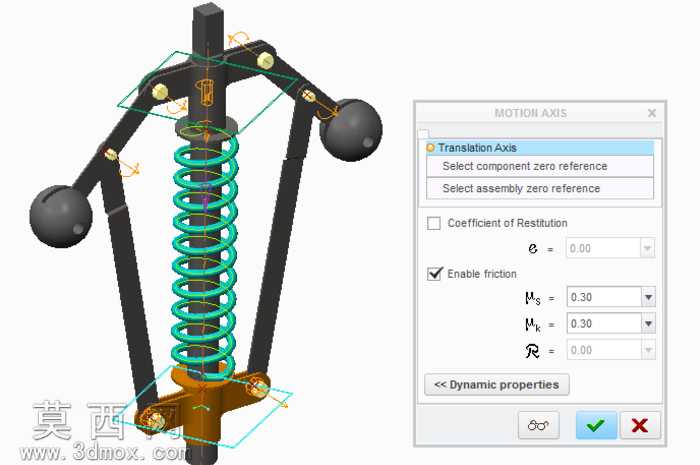

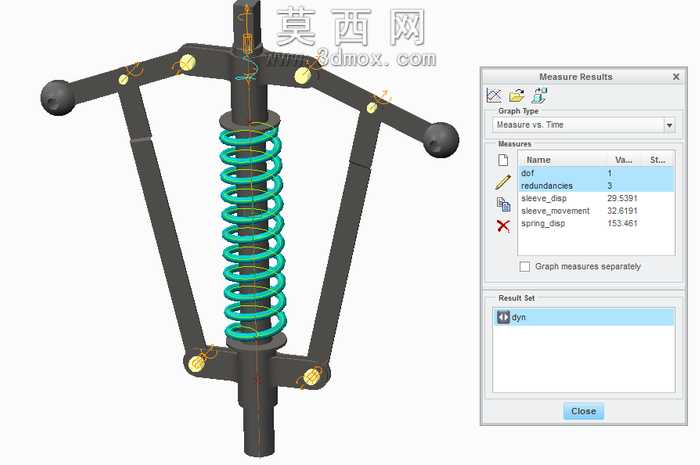

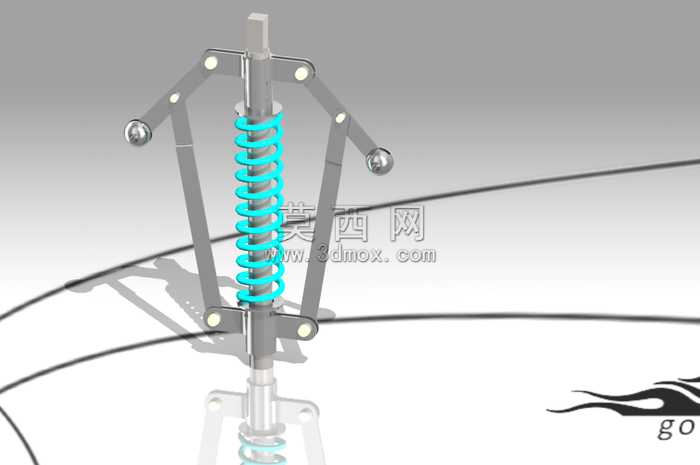

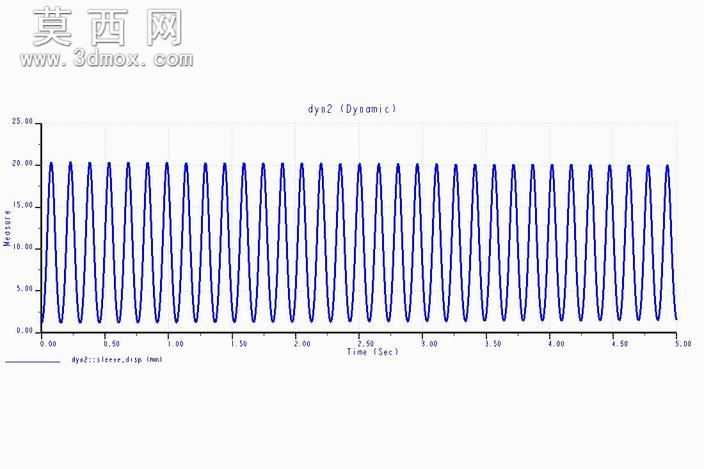

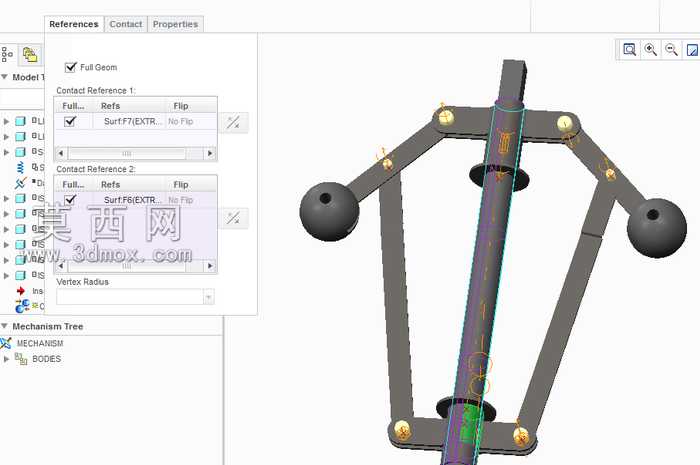

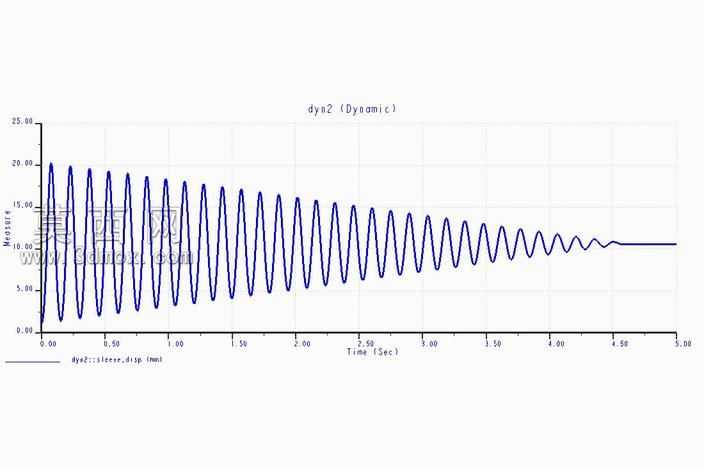

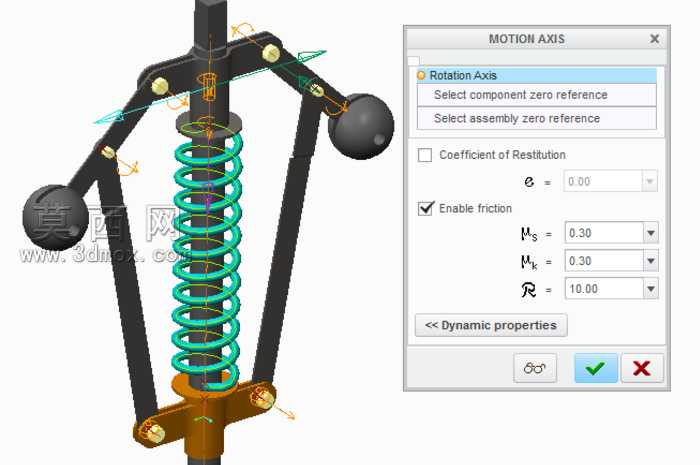

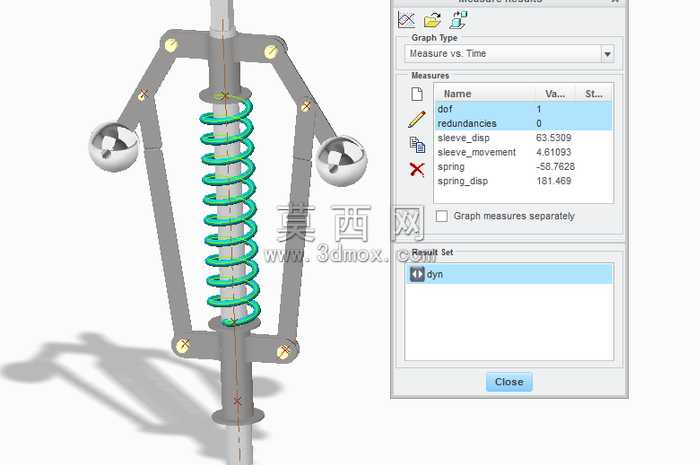

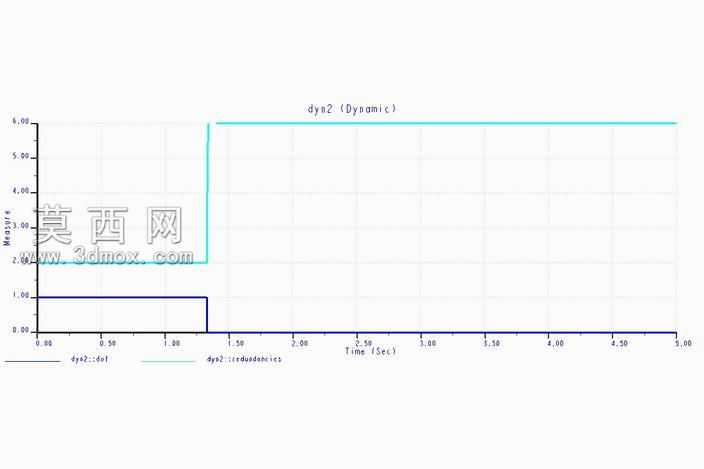

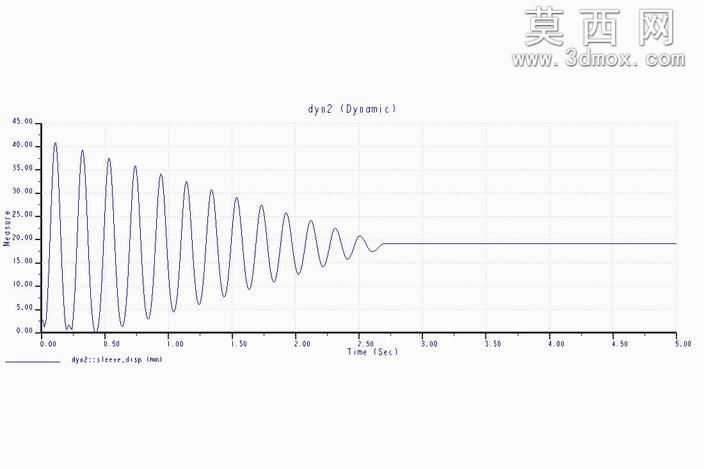

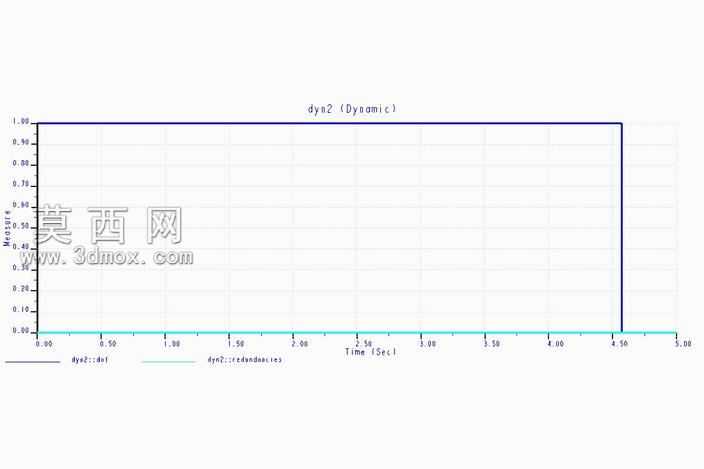

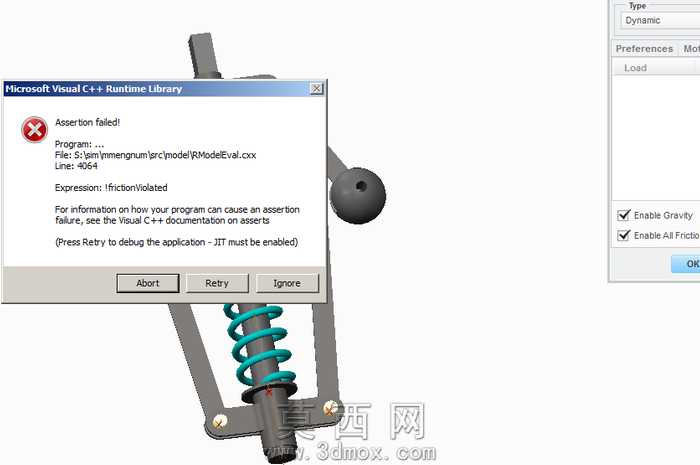

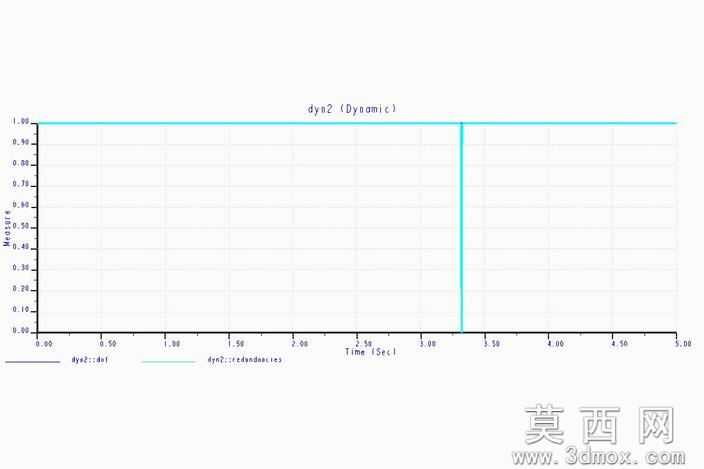

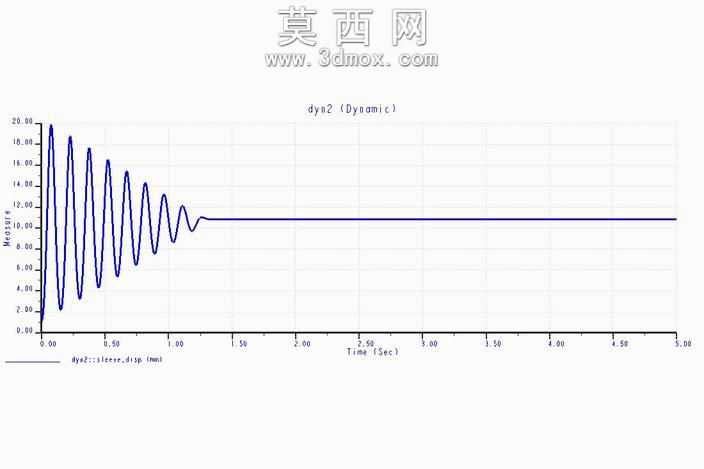

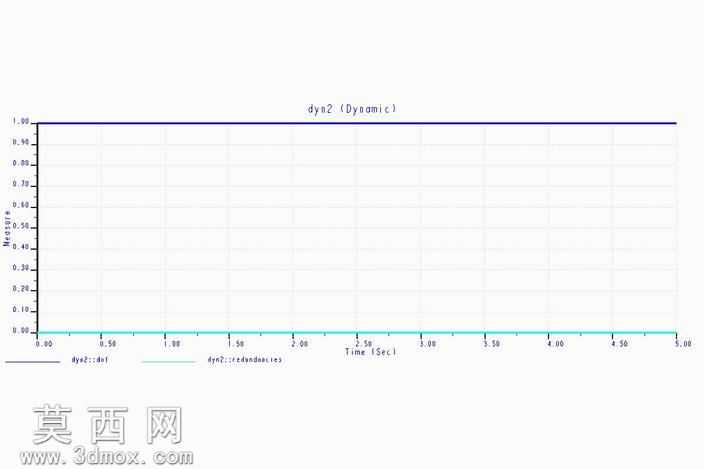

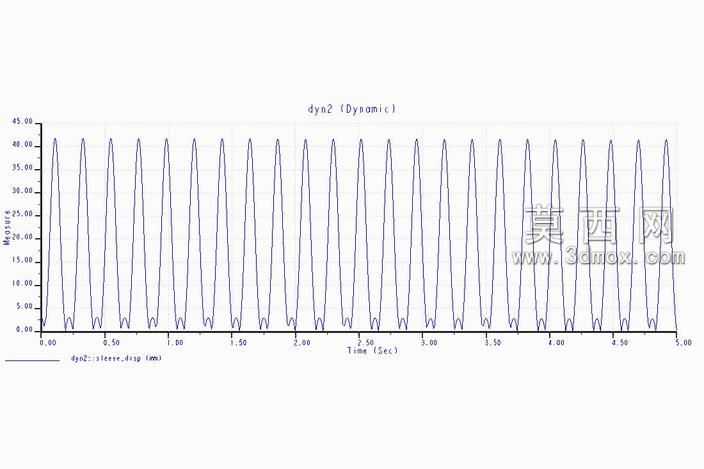

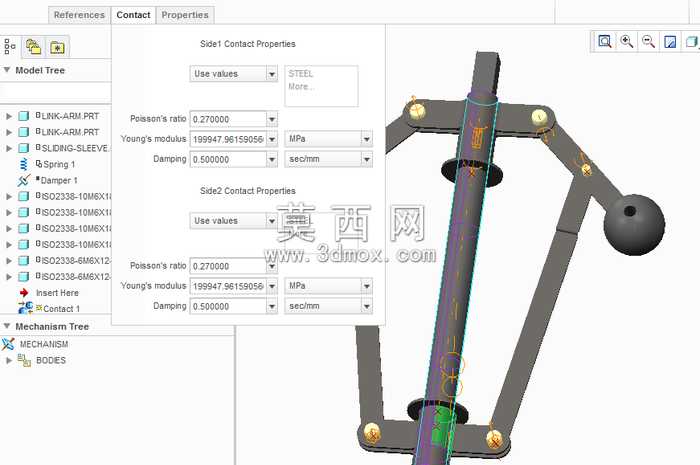

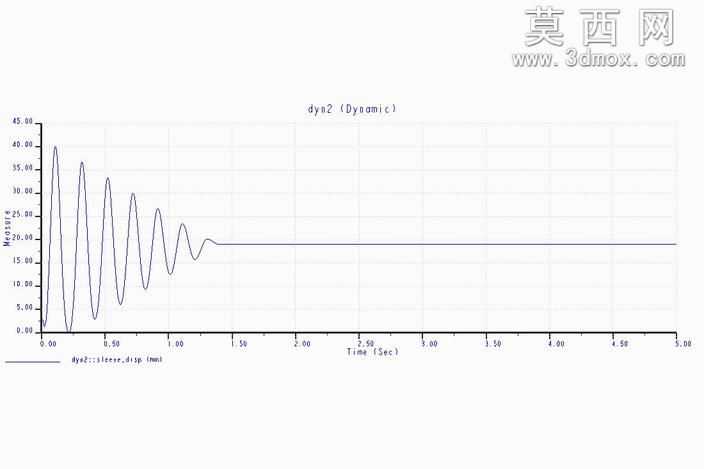

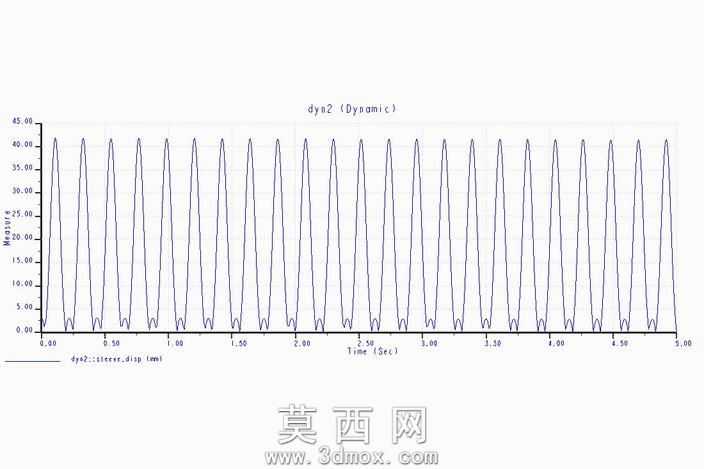

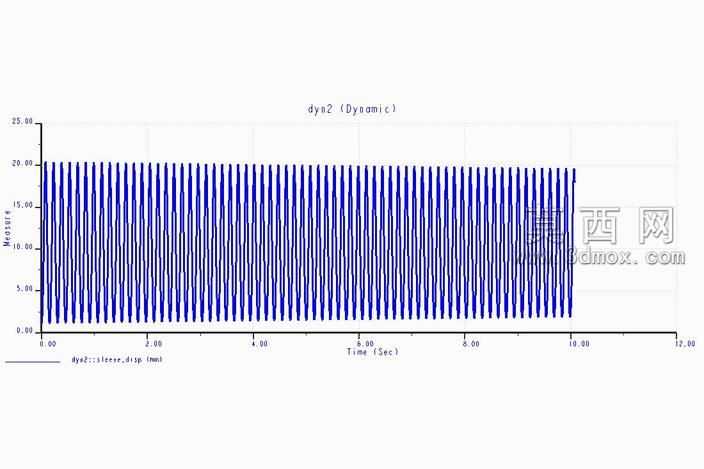

该机械调速装置采用三维参数化建模完成整体结构搭建，建模过程中优先对核心阻尼调节组件进行特征拆分，将中心导向轴、螺旋弹簧、双侧铰接连杆、端部配重球头分别作为独立零件进行参数化绘制，保证各部件装配间隙符合机械运动公差要求。渲染阶段采用哑光金属材质赋予主体金属结构件，还原钢制零件的磨砂质感，螺旋弹簧采用亮青色高反光塑料材质进行区分，既突出核心弹性部件的视觉辨识度，也通过材质对比清晰展现装置的层级结构。结构设计上采用对称式双连杆布局，中心导向轴作为运动基准，螺旋弹簧套设于轴身提供复位弹力，两侧连杆通过铰接副与中心轴座连接，端部配重球头可随转速变化产生离心位移，配合摩擦阻尼结构实现负载与转速的动态匹配。设计过程中重点验证了三种摩擦阻尼模拟方案的适配性，分别针对旧阻尼器定义等效粘性阻尼系数、铰接副摩擦属性动态分析、3D联系列阻尼参数选项三种路径进行运动仿真，对比不同方案下的阻尼响应曲线，最终选取铰接副摩擦结合实体接触的方案，既保证阻尼调节的线性度，也避免了等效系数换算带来的仿真误差。建模时对所有铰接位置添加了转动副约束，弹簧部件设置为柔性体可随受力产生压缩形变，配重球头的重量参数可根据实际调速阈值进行参数化调整，整体结构可直接导入动力学仿真软件进行负载工况验证，适配燃料引擎的负载调速场景，能够根据引擎负载变化自动调整阻尼输出，维持转速稳定。
