适配3芯扁实心铜12x5电缆的固定夹结构

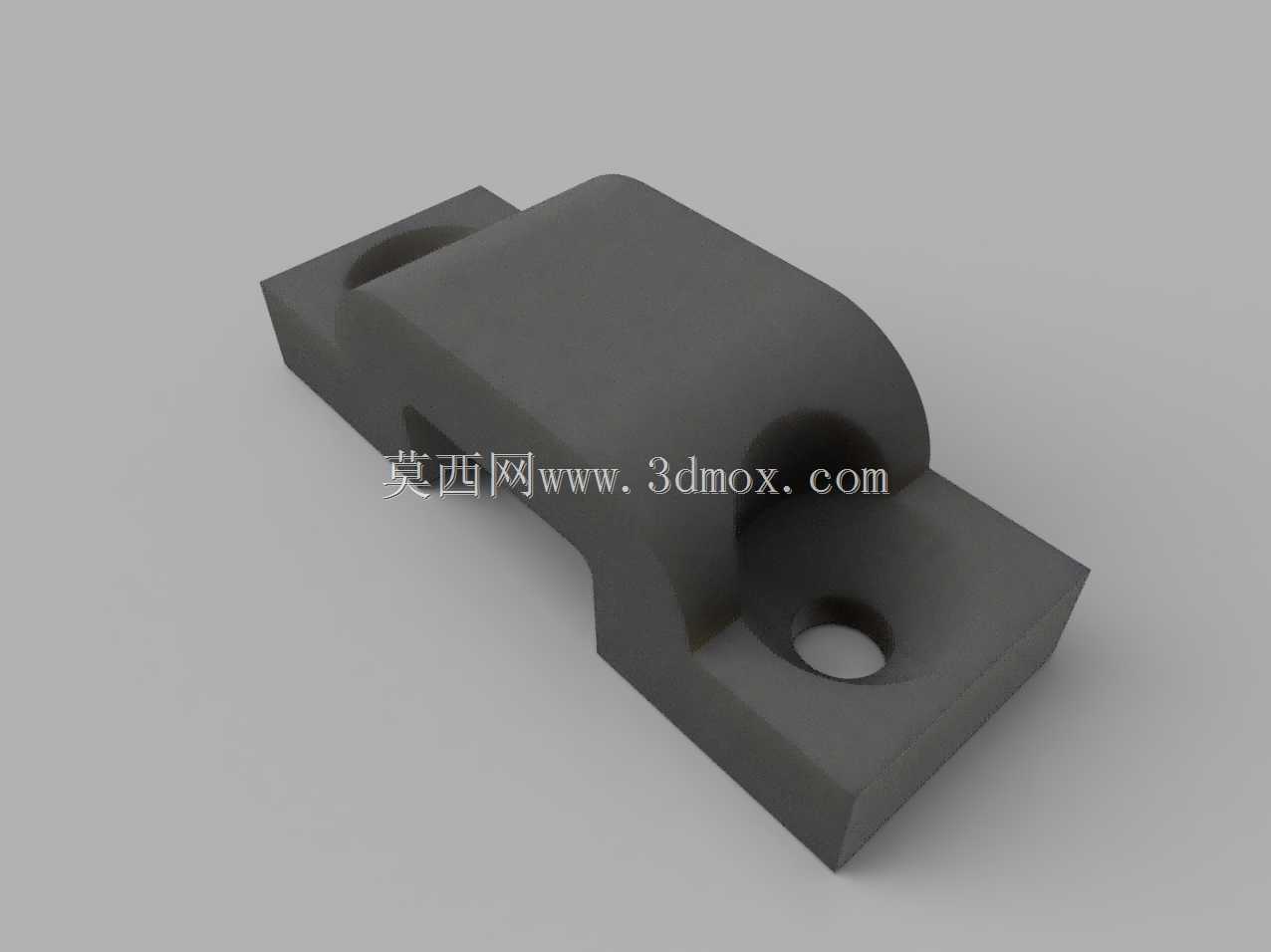

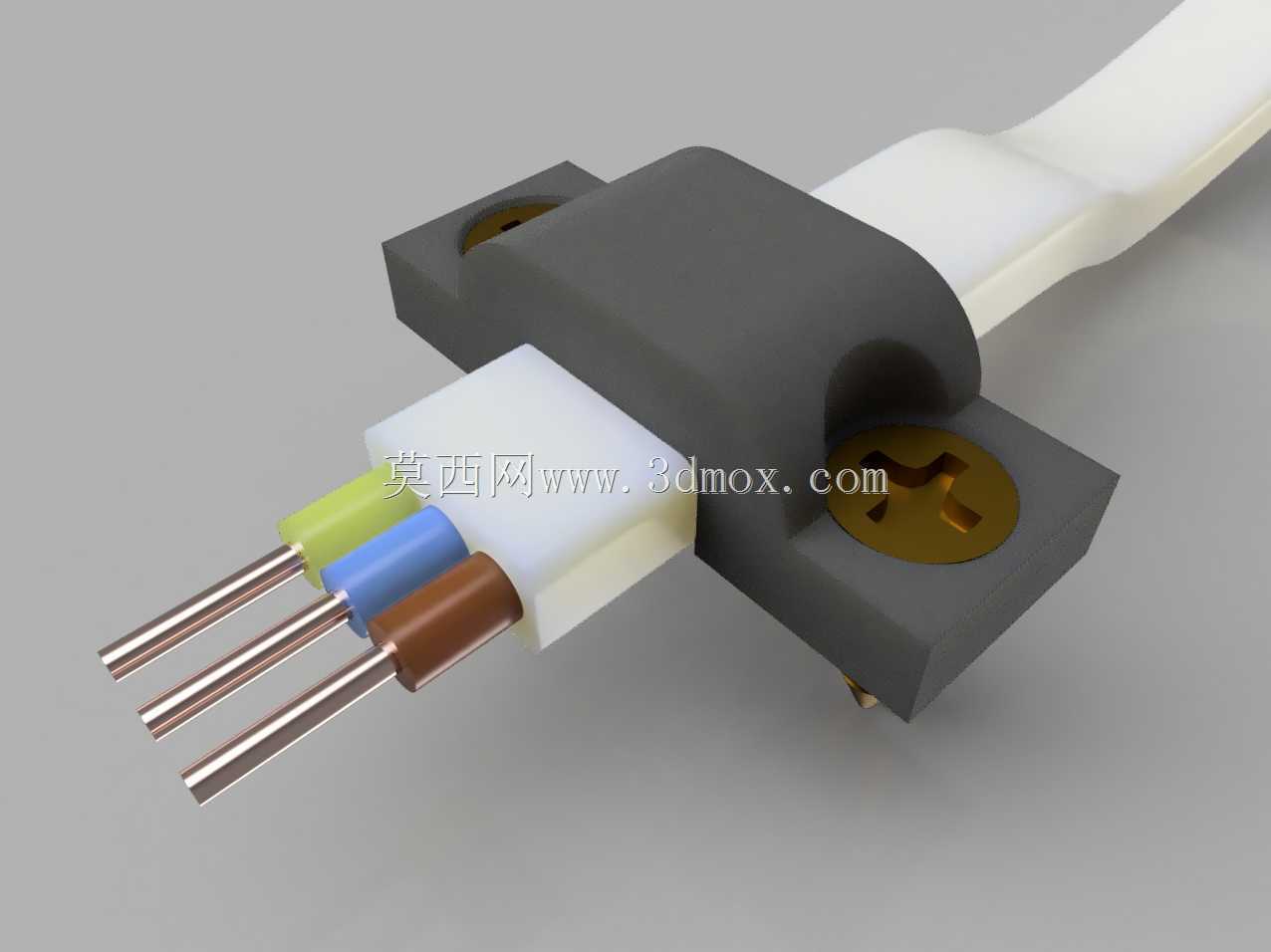

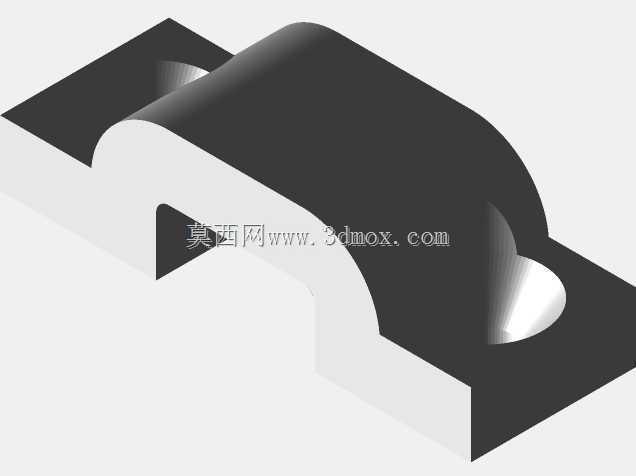

　　日常电气柜内部布线、小型设备出线端固定场景里，扁形多芯电缆的径向固定一直是容易被忽略的细节——如果直接用扎带勒紧，很容易破坏扁线外层绝缘皮，长期受设备振动影响还可能出现线芯移位、焊点脱开的问题，这款适配3芯扁实心铜12x5电缆的固定夹，就是针对这类场景做的定向结构设计。从实际安装逻辑来看，这款夹体采用分体压合式结构，底座预留两个沉头安装孔，可直接通过M3规格螺丝固定在设备壳体、安装板的预制螺孔上，安装孔位的中心距做了冗余适配，能兼容大部分常规小功率设备的出线端安装孔位，不需要额外重新打孔调整。夹体的压线内腔做了和12x5规格扁电缆完全匹配的矩形弧度过渡，压合后不会对电缆外皮产生局部应力集中，哪怕是设备长期运行产生持续微振，

　　线缆也不会出现轴向窜动，能避免线芯和接线端子连接处受拉扯力断裂。设计过程中特意把夹体的压线接触面做了微磨砂处理，不需要额外加橡胶垫片就能提供足够的静摩擦力，同时夹体上盖和底座的合模处做了0.1mm的错位止口，安装对齐时不需要反复调整位置，徒手就能对准扣合，再通过螺丝锁紧即可，能大幅提升现场布线的装配效率。从安装边界来看，夹体整体突出安装面的高度不到8mm，不会占用过多柜内布线空间，哪怕是在密集布线的线槽旁、设备侧壁的狭小出线位置，也能顺利安装，不会和相邻的其他线缆、电气元件产生干涉。夹体的进线端和出线端都做了R2的圆角导边，哪怕线缆有小角度的弯折偏移，也不会被夹体边缘割伤绝缘层，适配的12x5规格3芯扁实心铜电缆，

　　常见于小型家电内部接线、低压控制信号传输、LED设备供电布线等场景，这款固定夹能完全贴合这类扁线的外形，不会像圆形线夹那样压合后出现缝隙，导致线缆固定不牢出现滑动。实际选型使用时，只需要确认电缆的外形尺寸匹配12x5的扁形规格，安装面预留两个对应孔位即可，不需要额外做结构修改，夹体的锁紧力度经过调校，既不会压伤内部铜芯影响导电性能，也能提供足够的固定力，满足常规工业环境、民用设备内部的线缆固定需求。
