小型灯丝收纳线轴结构设计方案

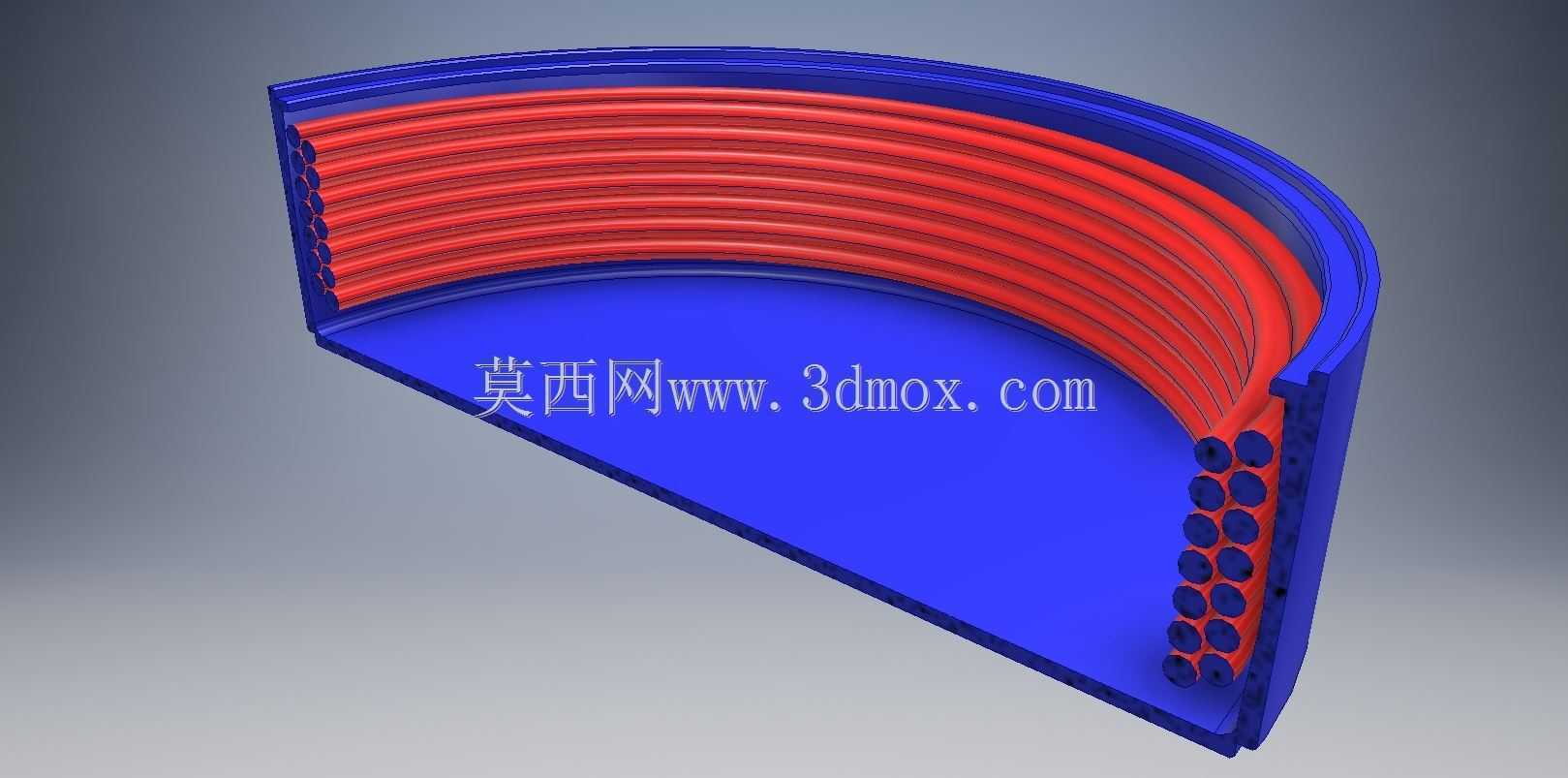

　　这类小型线轴主要面向小规格丝状耗材的有序收纳场景，常见于桌面级3D打印耗材临时收纳、精密电子元器件引脚丝料存放、小型实验场景丝状材料规整等工况，解决零散丝状物料易缠绕、易弯折受损、取用不便的实际问题。从结构设计逻辑来看，该线轴采用半剖展示的双层嵌套结构，外侧蓝色部分为线轴的挡边与基底框架，内侧红色部分为多道平行排布的绕线槽，每道槽体的弧度与槽宽经过匹配设计，刚好适配对应直径的灯丝类耗材，避免线材在槽内出现窜动、叠压的情况，取用单根线材时不会带动相邻槽内的物料，大幅降低多根线材缠绕打结的概率。线轴的基底部分做了弧形承托设计，整体轮廓为扇形结构，相比传统整圆形线轴，该结构在小批量线材收纳场景下更节省安装空间，可直接贴合设备侧壁、

　　工作台边角位置固定，不需要预留整圆旋转的完整空间，适配桌面狭小工位、设备内部预留窄小空间的安装需求。绕线槽的端部做了导向孔设计，每道槽对应一个独立的出线孔，线材从槽内排布后可直接从端部孔位穿出，出线方向统一规整，不会出现线材从挡边缝隙滑出的问题，在持续送料的工况下，出线阻力均匀，不会因为线材卡滞造成送料中断。挡边的高度略高于绕线槽内满排线材的最大堆叠高度，即使线轴出现轻微倾斜，线材也不会从槽内脱出，日常搬运、转移线轴时不需要额外做防护捆扎。从安装边界来看，该线轴的弧形基底可通过粘接、小型螺丝紧固的方式固定在安装面上，不需要配套复杂的旋转支撑轴，固定后可直接手动抽拉丝材，也可搭配小型阻尼转轴实现匀速放线，适配不同的取用节奏。

　　结构上没有多余的冗余设计，所有壁厚都做了均匀化处理，不管是采用3D打印快速制作单件样品，还是采用注塑工艺批量生产，都能保证成型后的结构强度，不会出现局部壁厚不均导致的缩痕、变形问题，槽体的边缘做了微小的圆角过渡，不会刮伤线材表面的绝缘层或包覆层，对于带涂层的精密灯丝类耗材，能有效避免抽拉过程中涂层脱落的问题。在实际使用场景中，这类小型线轴不需要搭配大型放线架，单独使用即可完成小卷线材的规整收纳，对于实验室、小型加工工位这类线材用量不大、但线材规格较多的场景，可并排布置多个该类线轴，分别收纳不同直径、不同材质的丝状物料，工位整洁度大幅提升，取用不同规格线材时不需要翻找零散料卷，能有效减少物料准备的辅助时间。
