五辐运动款汽车铝合金轮毂三维设计

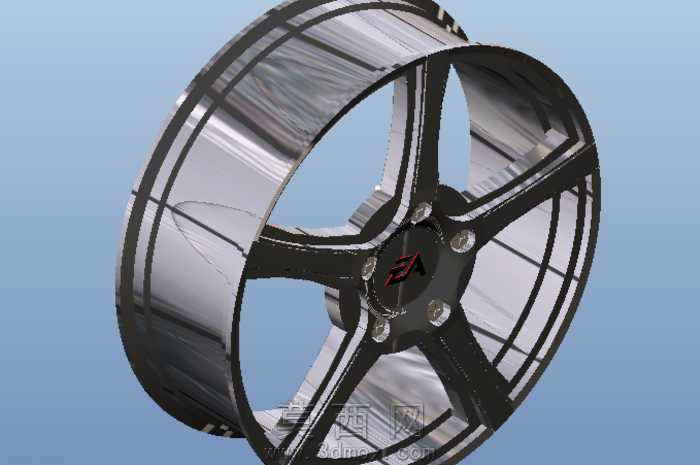

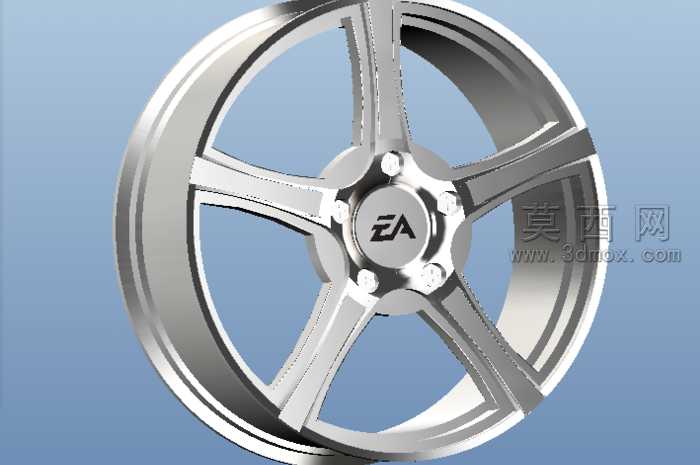

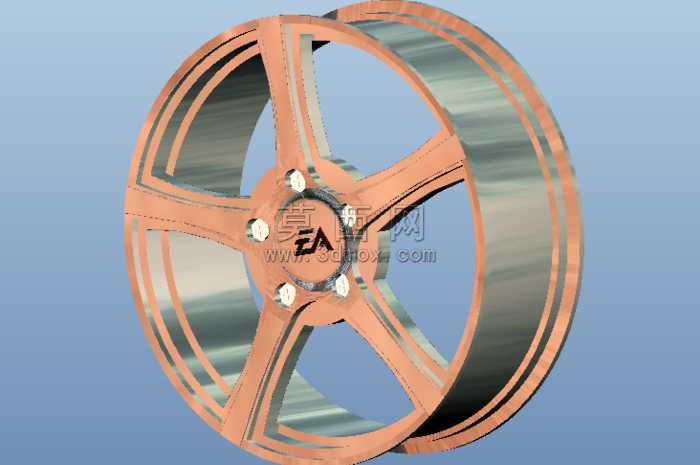

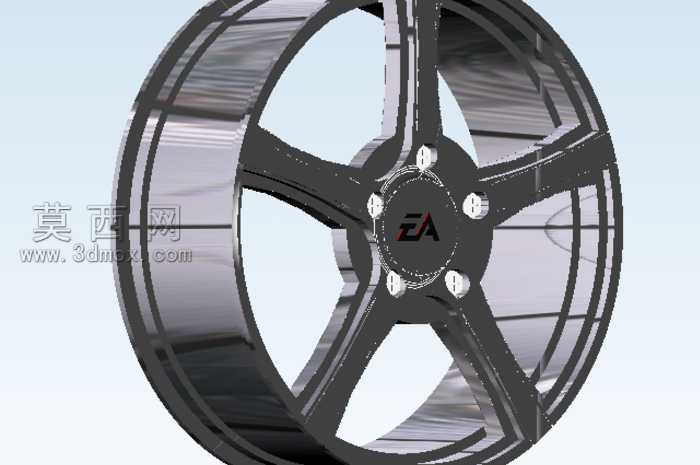

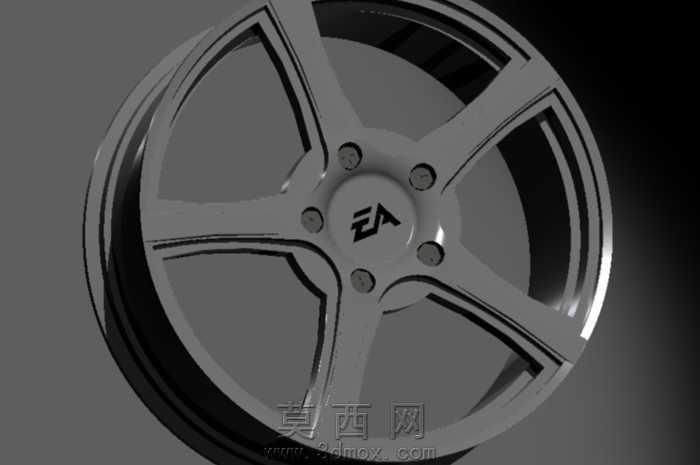

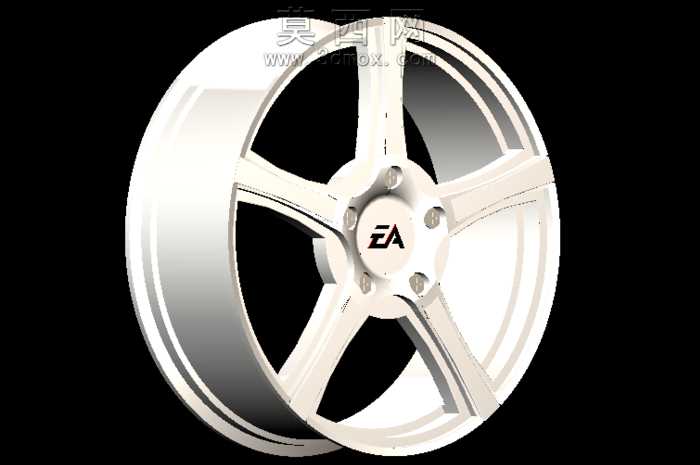

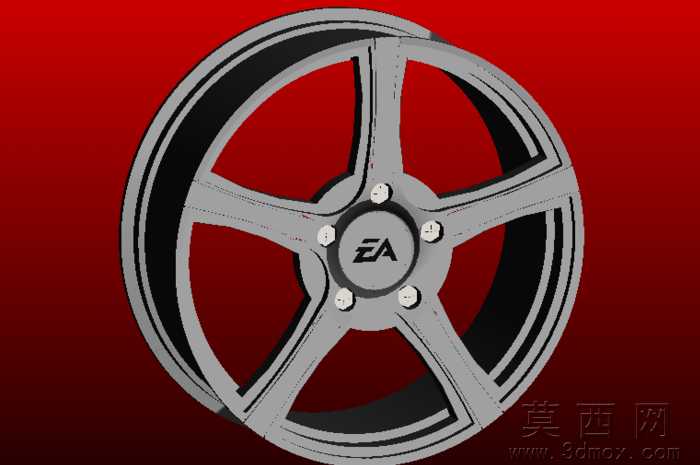

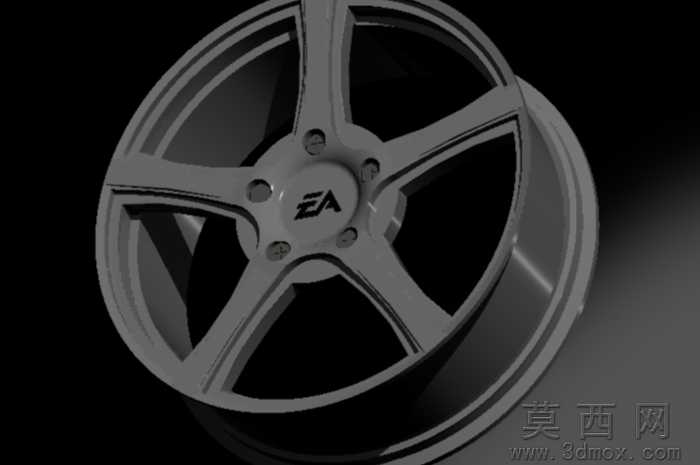

本作品为五辐式运动风格汽车铝合金轮毂的三维设计成果，建模阶段以实车改装轮毂的尺寸参数为基准，先通过草绘绘制轮毂的中心安装基准圆，确定五个螺栓孔的分度圆直径、中心定位孔的尺寸参数，保证安装位的匹配精度符合乘用车轮毂的通用装配标准。随后以中心基准为原点，绘制单根辐条的截面轮廓，通过拉伸、放样命令生成单辐基础形态，再利用圆周阵列命令完成五根辐条的均匀排布，确保每根辐条的角度偏差控制在0.1度以内，保障轮毂转动时的动平衡基础性能。轮辋部分采用旋转命令生成基础筒体，再通过扫掠、切除命令加工出轮缘的胎圈座结构，还原标准轮辋与轮胎配合的卡槽轮廓，保证轮胎安装后的贴合密封性。建模过程中对辐条与轮辋的衔接位置做了圆角过渡处理，既消除应力集中隐患，也优化了整体的视觉流畅度。中心盖区域单独建模，预留品牌标识的安装位，还原民用改装轮毂的细节结构。材质与渲染阶段，为轮毂主体赋予高光亮面铝合金材质，调整金属粗糙度参数模拟抛光铝合金的镜面反射效果，同时在辐条的侧面添加细微的拉丝纹理，还原真实改装轮毂的表面工艺质感；中心盖区域采用哑光塑料搭配金属标识的材质组合，通过材质差异突出中心区域的视觉焦点。渲染时采用黑色纯背景搭配三点布光，主光源从侧上方打亮轮毂的主展示面，勾勒出辐条的立体轮廓，辅光源补亮暗部避免细节死黑，轮廓光勾勒轮辋的边缘线条，突出轮毂的曲面弧度与金属光泽。设计思路上，采用经典的五辐造型兼顾轻量化与结构强度，辐条的宽体设计既提升视觉上的运动感，也能在车辆制动时为刹车系统预留充足的散热空间，辐条背面做了掏空减薄处理，在保证结构刚性的前提下降低轮毂整体重量，符合改装轮毂轻量化的设计需求，整体造型简洁利落，适配多数家用轿车的改装升级场景，建模过程中所有特征均保留参数化记录，可根据不同车型的孔距、ET值、J值需求快速调整参数生成适配的衍生版本。
